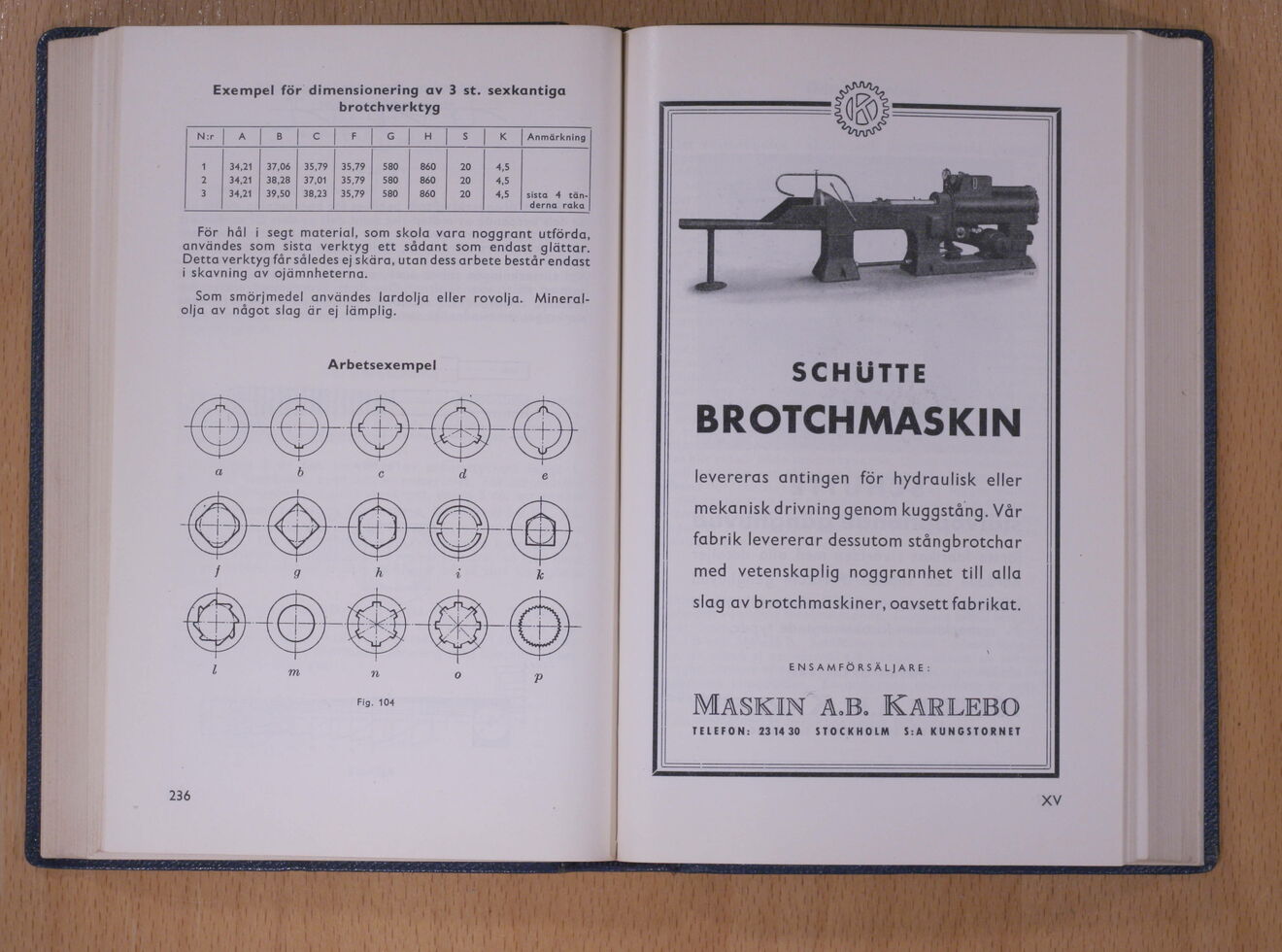

Exempel för dimensionering av 3 st. sexkantiga
brotchverktyg
N:r
A
B
C
F
G
H
s
K
Anmärkning
1
34,21
37,06
35,79
35,79
580
860
20
4,5
2
34,21
38,28
37,01
35,79
580
860
20
4,5
3
34,21
39,50
38,23
35,79
580
860
20
4,5
sista 4 tänderna raka
För hål i segt material, som skola vara noggrant utförda,
användes som sista verktyg ett sådant som endast glättar.
Detta verktyg fårsåledes ej skära, utan dess arbete bestarendast
i skavning av ojämnheterna.
Som smörjmedel användes lardolja eller rovolja.
Mineralolja av något slag är ej lämplig.
Arbetsexempel
Fig. 104
236
SCHUTTE
BROTCHMASKIN
levereras antingen för hydraulisk eller
mekanisk drivning genom kuggstang. Vår
fabrik levererar dessutom stångbrotchar
med vetenskaplig noggrannhet till alla
slag av brotchmaskiner, oavsett fabrikat.
ENSAMFÖRSÄLJARE :
Maskin a,b. Kaklebo
TELEFON: 23 14 30 STOCKHOLM S:A KUNGSTORNET
