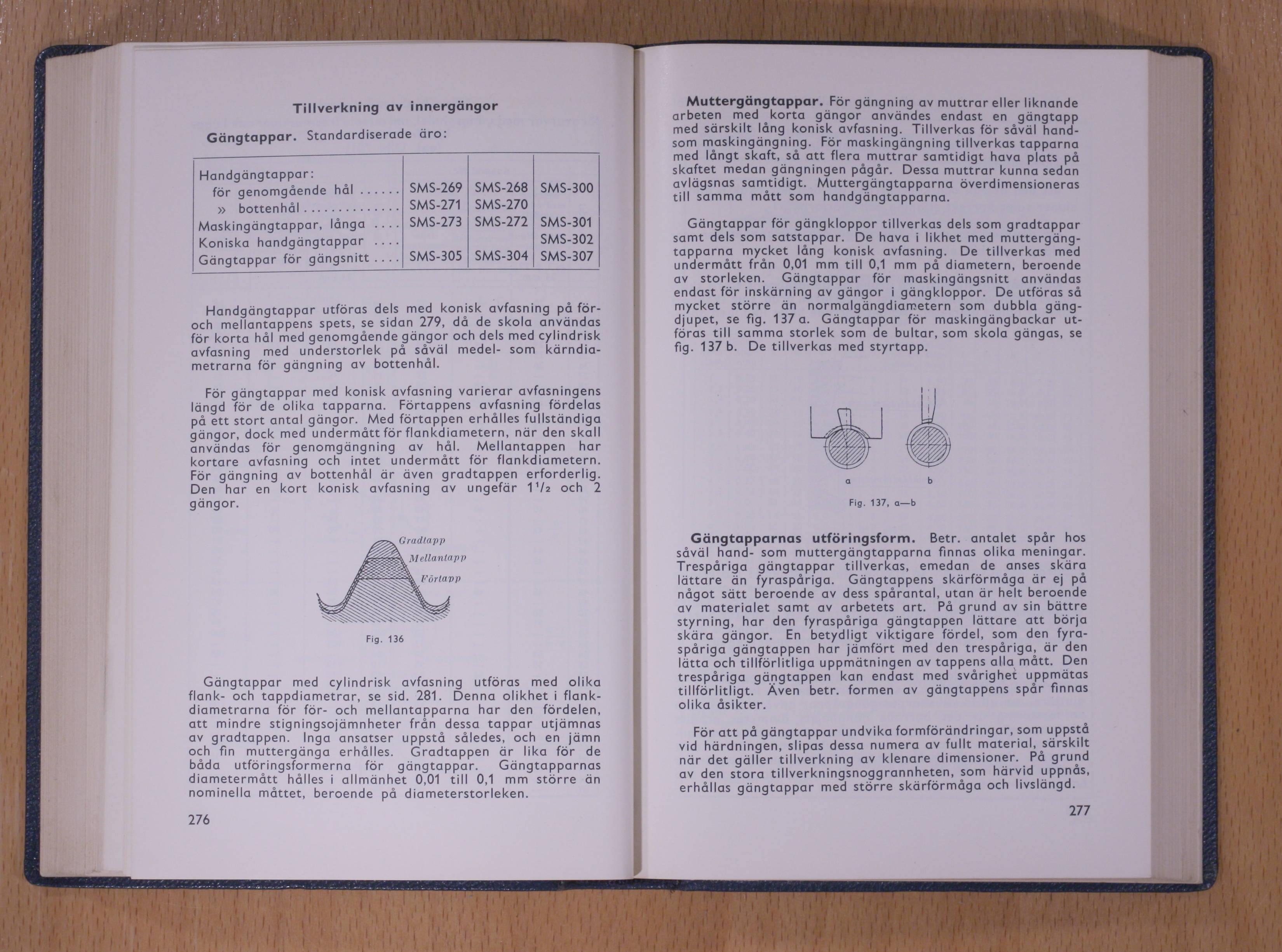

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Tillverkning av innergängor
Gängtappar. Standardiserade äro:

Handgängtappar:

för genomgående hål...... SMS-269 SMS-268 SMS-300

» bottenhål.............. SMS-271 SMS-270

Maskingängtappar, långa .... SMS-273 SMS-272 SMS-301

Koniska handgängtappar .... SMS-302

Gängtappar för gängsnitt___ SMS-305 SMS-304 SMS-307

Handgängtappar utföras dels med konisk avfasning på
för-och mellantappens spets, se sidan 279, då de skola användas
för korta hål med genomgående gängor och dels med cylindrisk
avfasning med understorlek på såväl medel- som
kärndia-metrarna för gängning av bottenhål.

För gängtappar med konisk avfasning varierar avfasningens
längd för de olika tapparna. Förtappens avfasning fördelas
på ett stort antal gängor. Med förtappen erhålles fullständiga
gängor, dock med undermått för flankdiametern, när den skall
användas för genomgäng ning av hål. Mellantappen har
kortare avfasning och intet undermått för flankdiametern.
För gängning av bottenhål är även gradtappen erforderlig.
Den har en kort konisk avfasning av ungefär 1V2 och 2
gängor.

Fig, 136

Gängtappar med cylindrisk avfasning utföras med olika
flank- och tappdiametrar, se sid. 281. Denna olikhet i
flankdiametrarna för for- och mellantapparna har den fördelen,
att mindre stigningsojämnheter från dessa tappar utjämnas
av gradtappen. Inga ansatser uppstå således, och en jämn
och fin muttergänga erhälles. Gradtappen är lika för de
båda utföringsformerna för gängtappar. Gängtapparnas
diametermått hålles i allmänhet 0,01 till 0,1 mm större än
nominella måttet, beroende på diameterstorleken.

276

Muttergängtappar. För gängning av muttrar eller liknande
arbeten med korta gängor användes endast en g äng tapp
med särskilt lång konisk avfasning. Tillverkas för såväl
hand-som maskingängning. För maskingängning tillverkas tapparna
med långt skaft, så att flera muttrar samtidigt hava plats på
skaftet medan gängningen pågår. Dessa muttrar kunna sedan
avlägsnas samtidigt. Muttergängtapparna överdimensioneras
till samma mått som handgängtapparna.

Gängtappar för gängkloppor tillverkas dels som gradtappar
samt dels som satstappar. De hava i likhet med
muttergängtapparna mycket lång konisk avfasning. De tillverkas med
undermått från 0,01 mm till 0,1 mm på diametern, beroende
av storleken. Gängtappar för maskingängsnitt användas
endast för inskärning av gängor i gängkloppor. De utföras så
mycket större än normalgängdiametern som dubbla
gängdjupet, se fig. 137 a. Gängtappar för maskingängbackar
utföras till samma storlek som de bultar, som skola gängas, se
fig. 137 b. De tillverkas med styrtapp.

a
Fig. 137, a—b

Gängtapparnas utföringsform. Betr. antalet spår hos
såväl hand- som muttergängtapparna finnas olika meningar.
Tres på riga g än g tappar tillverkas, emedan de anses skära
lättare än fyraspåriga. Gängtappens skärförmåga är ej på
något sätt beroende av dess spårantal, utan är helt beroende
av materialet samt av arbetets art. På grund av sin bättre
styrning, har den fyraspåriga g äng tappen lättare att börja
skära gängor. En betydligt viktigare fördel, som den
fyraspåriga gängtappen har jämfört med den trespåriga, är den
lätta och tillförlitliga uppmätningen av tappens alla mått. Den
trespåriga gängtappen kan endast med svårighet uppmätas
tillförlitligt. Även betr. formen av gängtappens spår finnas
olika åsikter.

För att på gängtappar undvika formförändringar, som uppstå
vid härdningen, slipas dessa numera av fullt material, särskilt
när det gäller tillverkning av klenare dimensioner. På grund
av den stora tillverkningsnoggrannheten, som härvid uppnås,
erhållas gängtappar med större skärförmåga och livslängd.

277
