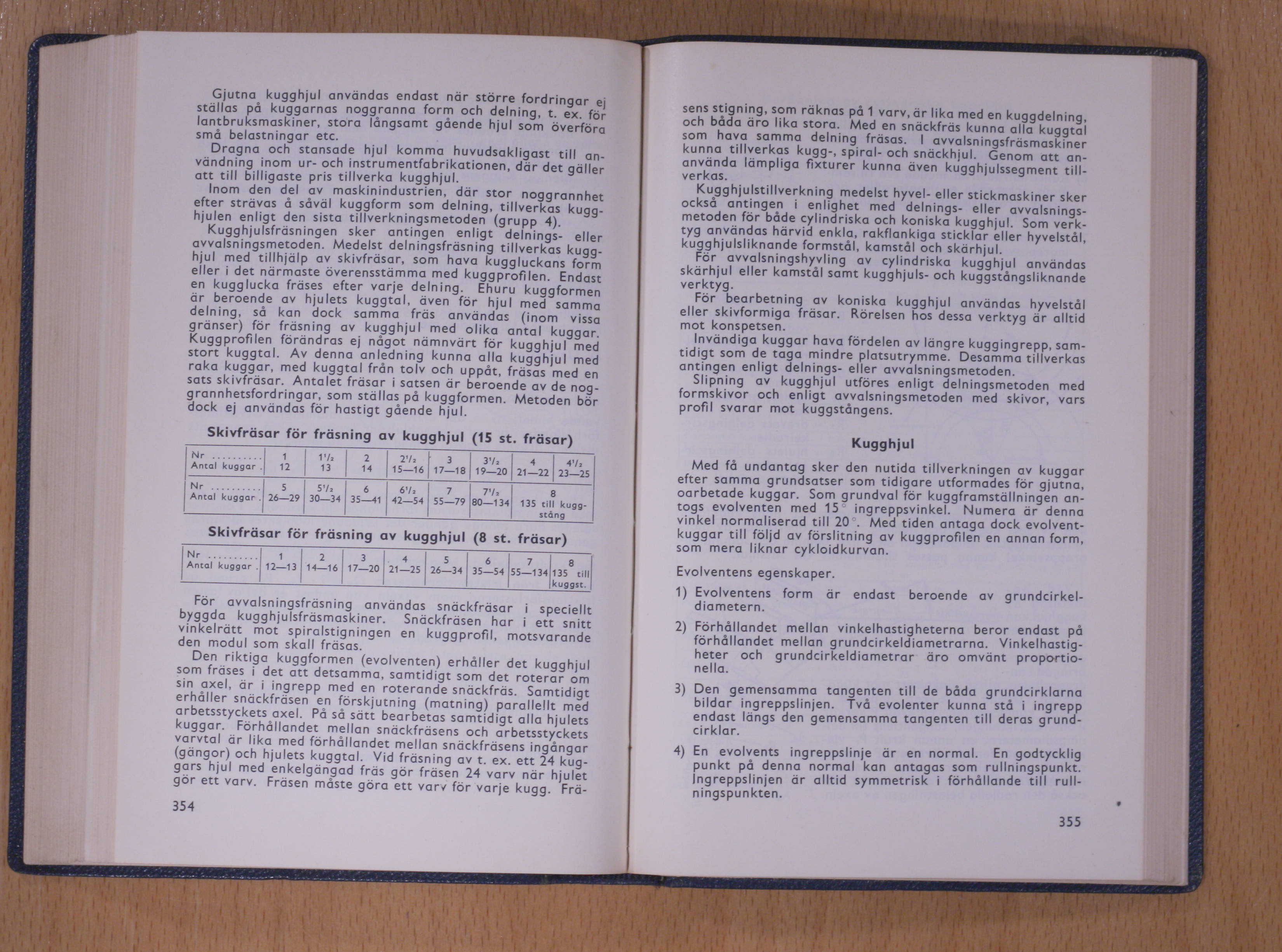

Full resolution (JPEG) - On this page / på denna sida - 8. Bearbetning med skärverktyg - Kuggskärning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
*:.
Gjutna kugghjul användas endast när större fordringar ej
ställas på kuggarnas noggranna form och delning, t. ex. för
lantbruksmaskiner, stora långsamt gående hjul som Överföra
små belastningar etc.
Dragna och stansade hjul komma huvudsakligast till
användning inom ur- och instrumentfabrikationen, där det gäller
att till billigaste pris tillverka kugghjul.
Inom den del av maskinindustrien, där stor noggrannhet
efter strävas å såväl kuggform som delning, tillverkas
kugghjulen enligt den sista tillverkningsmetoden (grupp 4).
Kugghjulsfräsningen sker antingen enligt delnings- eller
avvalsningsmetoden. Medelst delningsfräsning tillverkas
kugghjul med tillhjälp av skivfräsar, som hava kuggluckans form
eller i det närmaste överensstämma med kuggprofilen. Endast
en kugglucka fräses efter varje delning. Ehuru kuggformen
är beroende av hjulets kuggtal, även för hjul med samma
delning, så kan dock samma fräs användas (inom vissa
gränser) för fräsning av kugghjul med olika antal kuggar,
Kuggprofilen förändras ej något nämnvärt för kugghjul med
stort kuggtal. Av denna anledning kunna alla kugghjul med
raka kuggar, med kuggtal från tolv och uppåt, fräsas med en
sats skivfräsar. Antalet fräsar i satsen är beroende av de
noggrannhetsfordringar, som ställas på kuggformen. Metoden bör
dock ej användas för hastigt gående hjul.
Skivfräsar för fräsning av kugghjul (15 st. fräsar)
Nr ........
Antal kuggar
1
12
13
2
14
Th 3 , Vh ! 4
15—16 17—18 19—20 I 21—22
47;
23—25
’Nr ........ , 5 57; , 6 67= 7 , 77? I 8
Antal kuggar . 26—29 30—34 ^ 35—41 ’ 42—54 : 55—79 80—1 34’ 135 till kugg-
1 ’ i i stäng
Skivfräsar för fräsning av kugghjul (8 st. fräsar)
, N r ......... 1 2 3 4 5 6 ’ 7 j 8
Antal kuggar . 12—13 ’14—16 17—20 21—25 26—34 ’ 35—54 j55—1 34.’ 135 u
1 ikuggsc
För avvalsningsfräsning användas snäckfräsar i speciellt
byggda kugghjulsfrasmaskiner. Snäckfrasen har i ett snitt
vinkelrätt mot spiralstigningen en kuggprofil, motsvarande
den modul som skall fräsas.
Den riktige kuggformen (evolventen) erhåller det kugghjul
som fräses i det att detsamma, samtidigt som det roterar om
sin axel, ar i ingrepp med en roterande snackfräs. Samtidigt
erhåller snackfräsen en förskjutning (matning) parallellt med
arbetsst/ckets axel. Pä sä satt bearbetas samtidigt alla hjulets
kuggar. Förhällandet mellan snäckfräsens och arbetsstyckets
varvtal ar lika med förhållandet mellan snäckfräsens ingångar
(gängor) och hjulets kuggtal. Vid fräsning av t. ex. ett 24
kuggars hjul med enkelgängad fräs gor frasen 24 varv när hjulet
gör ett varv. Frasen mäste göra ett var/ för varje kugg. Frä-
354
t’
i’* 11
sens stigning, som räknas på 1 varv, är lika med en kugg del ning,
och båda äro lika stora. Med en snackfräs kunna alla kuggtal
som hava samma delning fräsas. I avvalsningsfrasmaskiner
kunna tillverkas kugg-, spiral- och snäckhjul. Genom att
an-använda lämpliga fixturer kunna även kugghjulssegment
tillverkas.
Kugghjulstillverkning medelst hyvel- eller stickmaskiner sker
också antingen i enlighet med delnings- eller
avvalsningsmetoden för både cylindriska och koniska kugghjul. Som
verktyg användas härvid enkla, rakflankiga sticklar eller hyvelstål,
kugghjulsliknande formstål, kamstål och skärhjul.
För avvalsningshyvling av cylindriska kugghjul användas
skärhjul eller kamstål samt kugghjuls- och kuggstångsliknande
verktyg.
För bearbetning av koniska kugghjul användas hyvelstål
eller skivformiga fräsar. Rörelsen hos dessa verktyg är alltid
mot konspetsen.
Invändiga kuggar hava fördelen av längre kuggingrepp,
samtidigt som de taga mindre platsutrymme. Desamma tillverkas
antingen enligt delnings- eller avvalsningsmetoden.
Slipning av kugghjul utföres enligt delningsmetoden med
formskivor och enligt avvalsningsmetoden med skivor, vars
profil svarar mot kuggstångens.
Kugghjul
Med få undantag sker den nutida tillverkningen av kuggar
efter samma grundsatser som tidigare utformades för gjutna,
oarbetade kuggar. Som grundval för kuggframställningen
antogs evolventen med 15 ingreppsvinkel. Numera är denna
vinkel normaliserad till 20 . Med tiden antaga dock
evolvent-kuggar till följd av förslitning av kuggprofilen en annan form,
som mera liknar cykloidkurvan.
Evolventens egenskaper.
1) Evolventens form är endast beroende av
grundcirkel-diametern.
2) Förhållandet mellan vinkelhastigheterna beror endast på
förhållandet mellan grundcirkeldiametrarna.
Vinkelhastig-heter och grundcirkeldiametrar äro omvänt
proportionella.
3) Den gemensamma tangenten till de båda grundcirklarna
bildar ingreppslinjen. Två evolenter kunna stå i ingrepp
endast längs den gemensamma tangenten till deras
grundcirklar.
4) En evolvents ingreppslinje är en normal. En godtycklig
punkt på denna normal kan antagas som rullningspunkt.
Ingreppslinjen är alltid symmetrisk i förhållande till
rullningspunkten.
355
