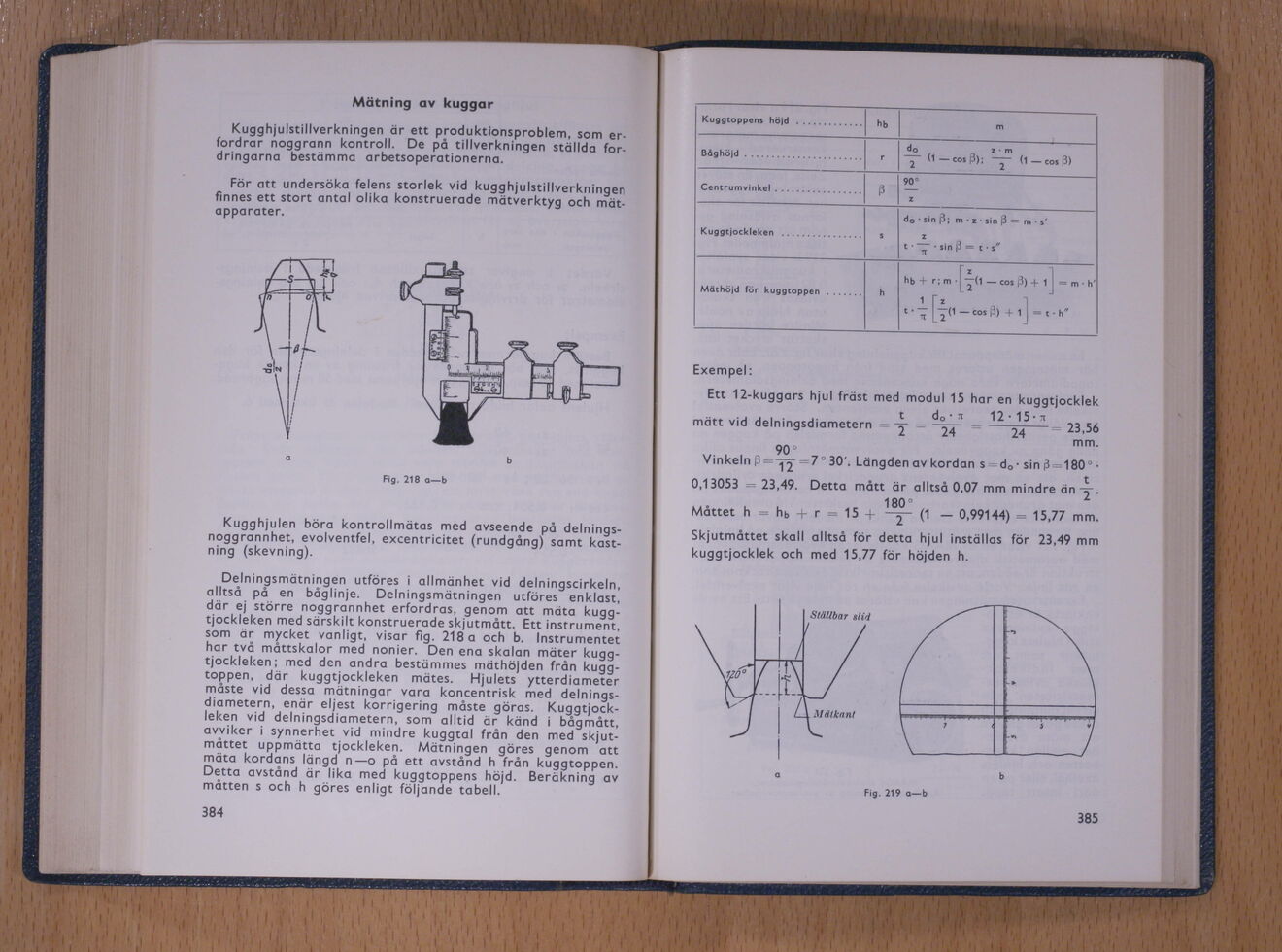

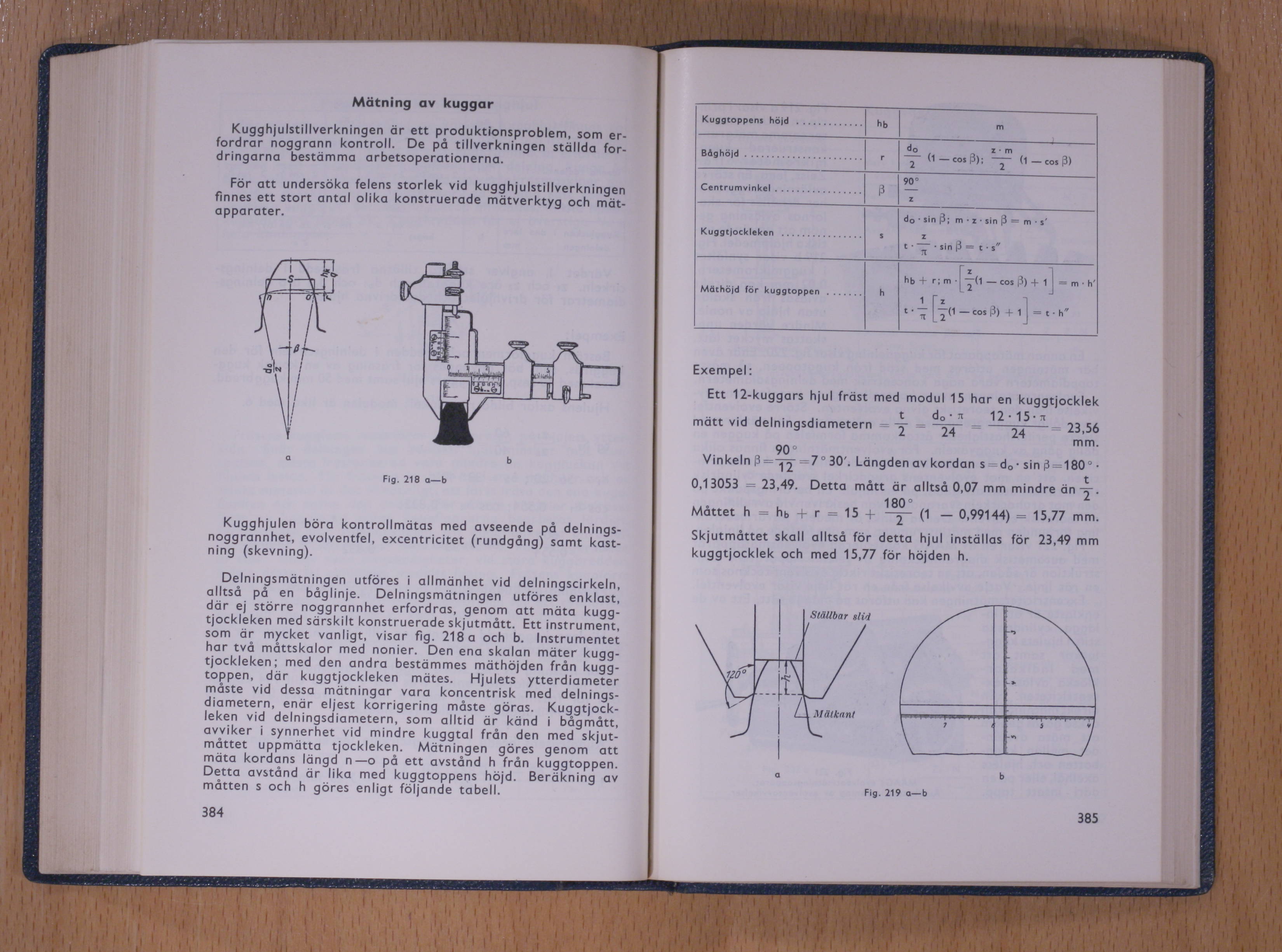

Matning av kuggar
Kugghjulstillverkningen är ett produktionsproblem, som
erfordrar noggrann kontroll. De på tillverkningen ställda
fordringarna bestämma ar betsoperation erna.
För att undersöka felens storlek vid kugghjulstillverkningen
finnes ett stort antal olika konstruerade mätverktyg och
mät-apparater.
Fig. 218 o—b
Kugghjulen böra kontrollmätas med avseende på
delningsnoggrannhet, evolventfel, excentricitet (rundgång) samt
kastning (skevning).
Delningsmätningen utföres i allmänhet vid delningscirkeln,
alltså på en båglinje. Delningsmätningen utföres enklast,
där ej större noggrannhet erfordras, genom att mäta
kuggtjockleken med särskilt konstruerade skjutmått. Ett instrument,
som är mycket vanligt, visar fig. 218 a och b. Instrumentet
har två måttskalor med nonier. Den ena skalan mäter
kuggtjockleken; med den andra bestämmes mäthöjden från
kugg-toppen, där kuggtjockleken mätes. Hjulets ytterdiameter
måste vid dessa mätningar vara koncentrisk med
delningsdiametern, enär eljest korrigering måste göras.
Kuggtjockleken vid delningsdiametern, som alltid är känd i båg mått,
avviker i synnerhet vid mindre kuggtal från den med
skjutmåttet uppmätta tjockleken. Mätningen g öres genom att
mäta kordans längd n —o på ett avstånd h från kuggtoppen.
Detta avstånd är lika med kuggtoppens höjd. Beräkning av
måtten s och h göres enligt följande tabell.
384
hb
m
r
d0 z • m
i i il \ t 4 ~l\
\\ — cos p); (1 — cos p)
3
9£T
z
s
dQ " sin p; m z sin 3 = m s’
z
t • sin p — t - s
hb "; r; m i "T(1 — cos 3) + 1 ; = m h’
1
Z
I
T
_ .
- cos j^)
- J
= t • h
Exempel:
Ett 12-kuggars hjul fräst med modul 15 har en kuggtjocklek
mätt vid delningsdiametern -y
d
n
24
12-15-t
24
23,56
mm.
Vinkeln j3
90_
12
7 30’. Längden av kordan s d0* sin 3 — 180
lJ
0,13053 -23,49. Detta mått är alltså 0,07 mm mindre än -y.
180
Måttet h - hb i r - 15 - -y- (1 - 0,99144) = 15,77 mm.
Skjutmåttet skall alltså för detta hjul inställas för 23,49 mm
kuggtjocklek och med 15,77 för höjden h.
385
