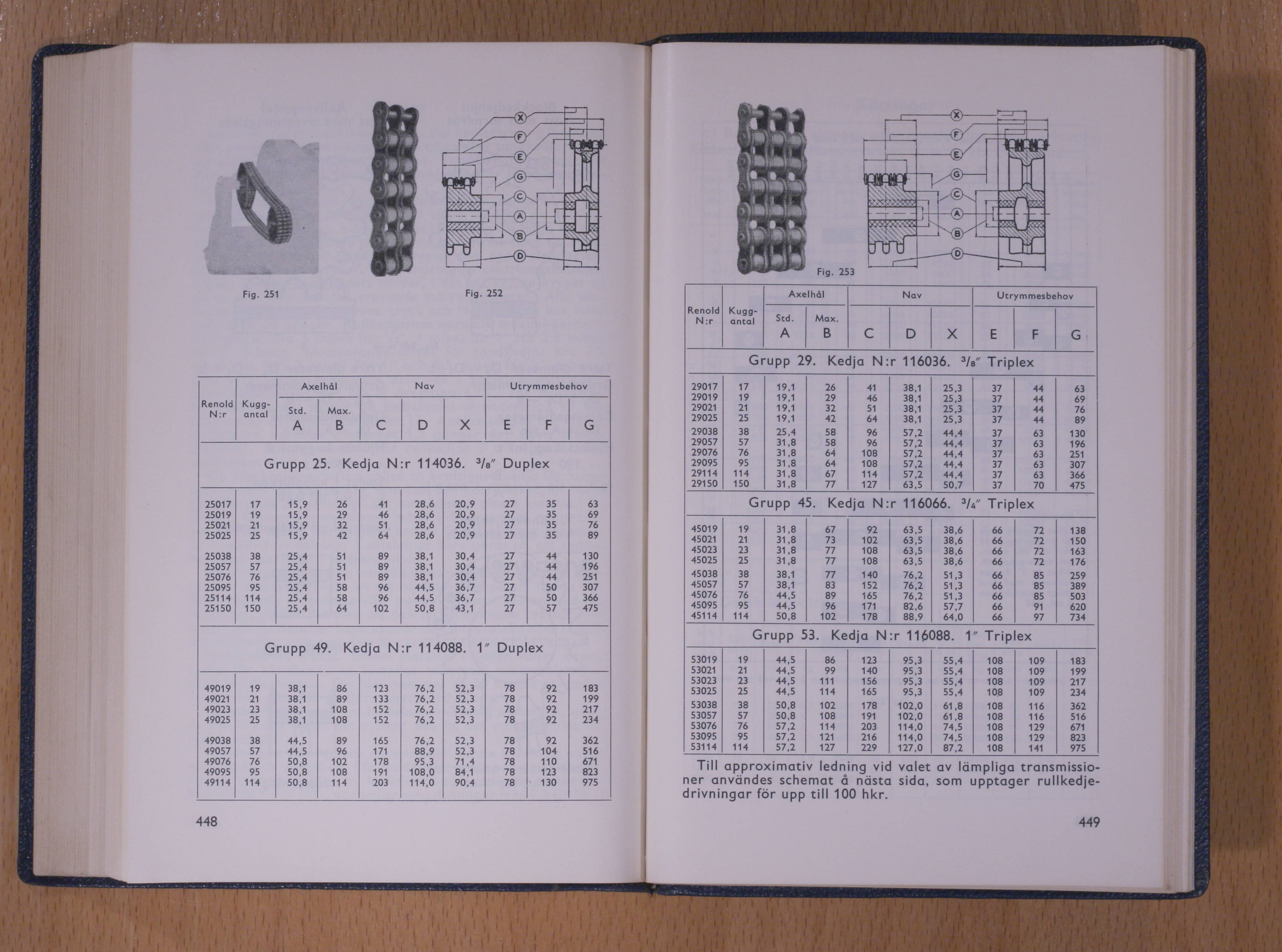

Fig. 251

Fig. 252

Fig. 253

Till approximativ ledning vid valet av lämpliga
transmissioner användes schemat å nästa sida, som upptager
rullkedje-drivningar för upp till 100 hkr.

448

449


Kugg-
Axe
Ihal

Nav

Utrymmesbe
hov

Renold
^k
b ±







N:r
antal
Std.
Max.









A
B
C
D
X
E
F
G


Grupp 25. Kedja N:
:r 114036. 3/
&" Duplex


25017
17
15,9
26
41
28,6
20,9
27
35
63

25019
19
15,9
29
46
28,6
20,9
27
35
69

25021
21
15,9
32
51
28,6
20,9
27
35
76

25025
25
15,9
42
64
28,6
20,9
27
35
89

25038
38
25,4
51
89
38,1
30,4
27
44
130

25057
57
25,4
51
89
38,1
30,4
27
44
196

25076
76
25,4
51
89
38,1
30,4
27
44
251

25095
95
25,4
58
96
44,5
36,7
27
50
307

25114
114
25,4
58
96
44.5
36,7
27
50
366

25150
150
25,4
64
102
50.8
43.1
27
57
475


Grupp 49. Kedja N
:r 114088. 1
" Duplex


49019
19
38,1
86
123
76,2
52,3
78
92
183

49021
21
38,1
89 133
76,2
52,3
78
92
199

49023
23
38,1
108
152
76.2
52,3
78
92
217

49025
25
38,1
108
152
76,2
I
52,3
78
92
234

49038
38
44,5
89
165
76,2 52,3
78
92
362

49057
57
44,5
96
171
88,9
52,3
78
104
516

49076
76
50.8
102
178
95.3
71,4
78
110
671

49095
95
50.8
108
191
108,0
84,1
78
123
823

49114
114
50,8
114
203
114,0
90,4
78
130
975

Renold
Kugg-
Axelhål
Nav
Utrymmesbe
hov










N:r
antal
Std.
Max.









A
B
C
D
X
E
F
G


Grupp 29. Kedja N:
r 116036. 3/(
i" Triplex


29017
17
19.1
26
41
38,1
25.3
37
44
63

29019
19
19,1
29
46
38,1
25,3
37
44
69

29021
21
19,1
32
51
38,1
25,3
37
44
76

29025
25
19,1
42
64
38,1
25,3
37
44
89

29038
38
25,4
58
96
57,2
44,4
37
63
130

29057
57
31,8
58
96
57,2
44,4
37
63
196

29076
76
31,8
64
108
57,2
44,4
37
63
251

29095
95
31.8
64
108
57,2
44,4
37
63
307

29114
114
31,8
67
114
57,2
44,4
37
63
366

29150
150
31,8 77
127
63,5 50.7
37
70
475


Grupp 45. Kedja N:
r 116066. 3/,
*" Triplex


45019
19
31,8
67
92
63,5
38,6
66
72
138

45021
21
31,8
73
102
63,5
38,6
66
72
150

45023
23
31,8
77
108
63,5
38,6
66
72
163

45025
25
31,8
77
108
63,5
38,6
66
72
176

45038
38
38,1
77
140
76,2
51,3
66
85
259

45057
57
38,1
83
152
76,2
51.3
66
85
389

45076
76
44,5
89
165
76,2
51.3
66
85
503

45095
95
44,5
96
171
82,6
57.7
66
91
620

45114
114
50.8
102
178
88,9
64,0
66
97
734


Grupp 53. Kedja N
:r 116088. 1
" Triplex


53019
19
44,5
86
123
95,3
55,4
108
109
183

53021
21
44,5
99
140
95.3
55,4
108
109
199

53023
23
44,5
111
156
95,3
55,4
108
109
217

53025
25
44,5
114
165
95,3
55,4
108
109
234

53038
38
50,8
102
178
102,0
61.8
108
116
362

53057
57
50.8
108
191
102,0
61,8
108
116
516

53076
76
57,2
114
203
114,0
74,5
108
129
671

53095
95
57,2
121
216
114,0
74,5
108
129
823

53114
114
57,2
127
229
127.0
87,2
108
141
975
