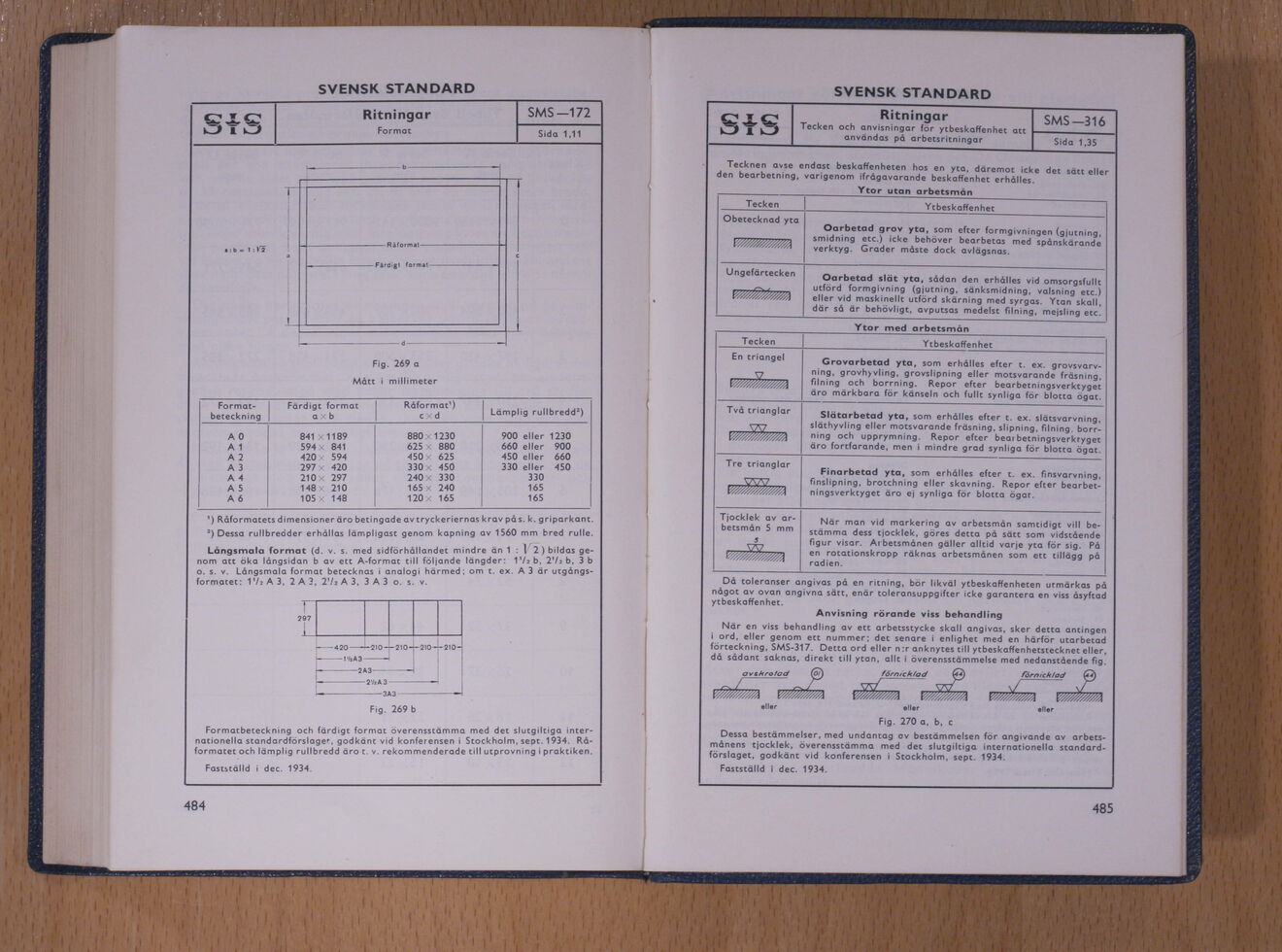

SVENSK STANDARD
Ritningar
Format
SMS—172
Sida 1,11
Fig. 269 a
Mått
millimeter
Format-
Färdigt
formac ’
Raformat’)
Lämplig ruilbredd2)
beteckning
a
b !
c J
a
1 ^^^
A 0
841
1189
880
1230
900 eller
1230
j-K A A
A 1
594
841
625
880
660 eller
900
A 2
420
594
450
625
450 eller
660
A 3
297
420
330
450
330 eller
450
A 4
210
297
240
330
330
* 1 T
A 5
148
210
165
240
165
A 6
105
148
120
165
165
’(Råformatets dimensioner äro betingade av trycker,ernås krav pas. k. gr,parkant.
:) Dessa rullbredder erhållas lämpligast genom kapning av 1560 mm bred rulle.
Långsmala format (d. v. s med s.dforhallandet mindre än 1 : 2 »bildas
genom att oka langsidan b av ett A-forma: t,II följande längder: 1 /, b, 2 h b, i b
o s v. Långsmala format betecknas i analogi härmed: om t. ex. A 3 ar utgangs-
formatec: Vh A 3. 2 A 3. 2’/: A 3, 3 A 3 o s.
v.
257
1 _J
-120 —2i0 —
210–1 ’,A3 — -
— -2A3
- - - -3A3
- 210 —- 210 —
F,g 269 b
Formatbeteckning och färdigt format överensstämma med det slutgiltiga inter
nationella standardforslage-, godkänt vid konferensen . Stockholm, seDt. 1934. Ka
formatet och lämplig ruilbredd aro : v rekommenderade till utprovnmg i praktiken
Fastställd i dec. 1934
484
SVENSK STANDARD
Ritningar
Tecken och anvisningar för ytbeskaffenhet att
användas pä arbetsritningar
SMS—316
Sida 1,35
Tecknen avse endast beskaffenheten hos en yta, däremot icke det sätt eller
den bearbetning, varigenom ifrågavarande beskaffenhet erhålles.
Ytor utan arbetsman
Tecken
Ytbeskaffenhet
Obetecknad yta
Oarbetad grov yta, sam efter formgivningen (gjutning, smid ning etc) icke behöver bearbetas med spånskärande verktyg. Grader måste dock avlägsnas.
\\\WMa>Wå
Ungefärtecken
Oarbetad slät yta, sådan den erhålles vid omsorgsfullt utförd formgivning (gjutning, sänksmidning, va Is ning etc.) eller vid maskinellt utförd skärning med syrgas. Ytan skall, där så är behövligt, avputsas medelst filning, mejsling etc.
PÄM
Ytor med arbetsman
Tecken
Ytbeskaffenhet
En triangel
G ro var betad ytat som erhålles efter t. ex, grovs
värvning, grovh>vling, grovslipning eller motsvarande fräsning,
frlning och borrning. Repor efter bearbetnings verktyget
äro märkbara för känseln och fullt synliga för blotta ögat.
Två trianglar
Slätarbetad yta, som erhålles efter t, ex. slätsvarvning,
släthyvling eller motsvarande fräsning, slipning, filning.
borrning och upp rymning. Repor efter bear betnrngsverkryget
äro fortfarande, men i mindre grad synliga för blotta ögat.
Tre trianglar
Finarbetad yta, som erhålles efter t. ex. finsvarvning,
finslipning, brotchning eller skavning. Repor efter
bearbetningsverktyget äro ej synliga för blotta ögat.
Tjocklek av
arbetsman 5 mm
r
’ ’ " ,.’V»Vfrr
n
När man vid markering av arbetsman samtidigt vill
bestämma dess tjocklek, göres detta pä sätt som vidstående
figur visar. Arbetsmanen gäller alltid varje yta för sig. På
en rotations kropp räknas arbetsmanen som ett tillägg pä
radien.
Då toleranser angivas på en ritning, bor likväl ytbeskaffenheten utmärkas på
något av ovan angivna satt, enär toleransuppgifter icke garantera en viss åsyftad
ytbeskaffenhet.
Anvisning rörande viss behandling
När en viss behandling av ett arbetsstycke skall angivas, sker detta antingen
i ord, eller genom ett nummer; det senare i enlighet med en härför utarbetad
forteckning, SMS-317. Detta ord eller n:r an knytes till yt beskaffenhetstecknet eller,
då sådant saknas, direkt till ytan, alfc i överensstämmelse med nedanstående fig.
fornickiotf
avzMrofad
förn/cktad
m%
eller
eller eller
Fig. 270 a, b, c
Dessa bestämmelser, med undantag av bestämmelsen för angivande av
arbetsmanens tjocklek, överensstämma med det slutgiltiga internationella
standard-förslaget, godkänt vid konferensen \ Stockholm, sept. 1934.
Fastställd i dec. 1934.
485
