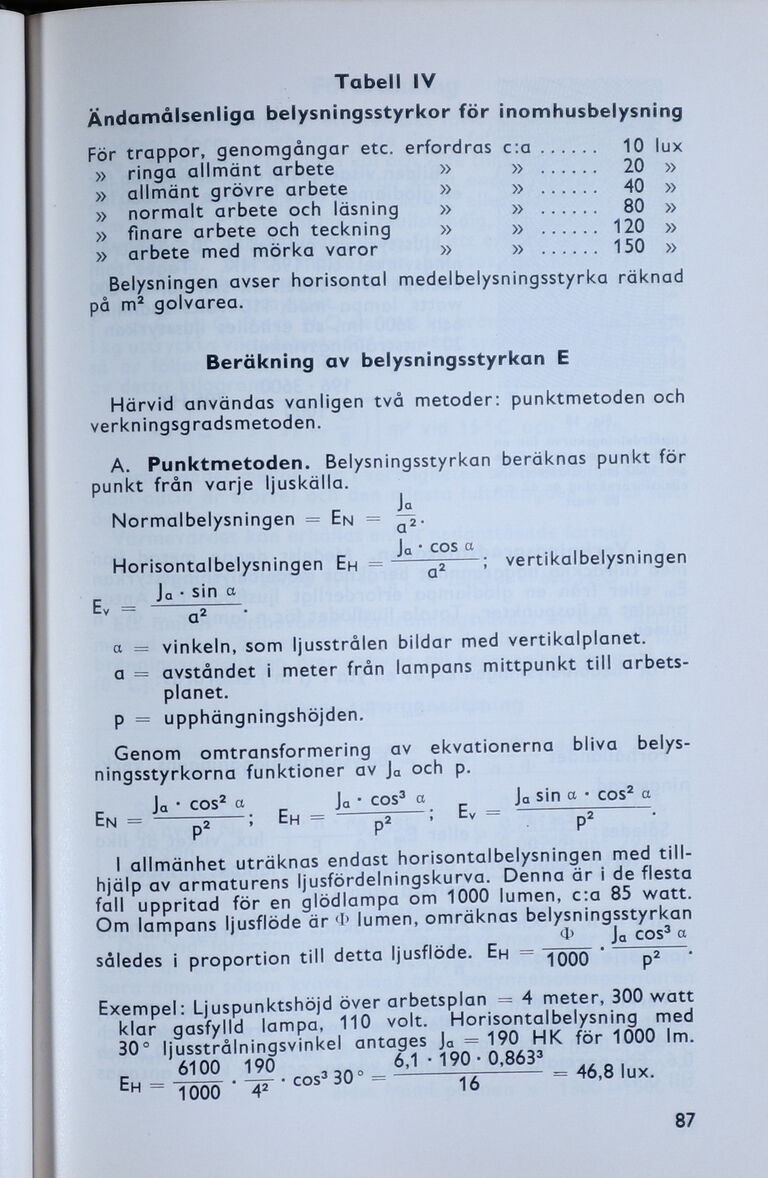

Tabell IV
Ändamålsenliga belysningsstyrkor för inomhusbelysning
För trappor, genomgångar etc. erfordras c:a............10 lux
» ringa allmänt arbete » » ............20 »
» allmänt grövre arbete » » ............40 »
» normalt arbete och läsning » » ............80 »
» finare arbete och teckning » » ............120 »
» arbete med mörka varor » » ............150 »
Belysningen avser horisontal medelbelysningsstyrka räknad
på m2 golvarea.
Beräkning av belysningsstyrkan E
Härvid användas vanligen två metoder: punktmetoden och
verkningsgradsmetoden.
A. Punktmetoden. Belysningsstyrkan beräknas punkt för
punkt från varje ljuskälla.
Normalbelysningen = En =
Ja • eos a
Horisontalbelysningen Eh =-^-; vertikalbelysningen
Ja • sin a
I I a2
a = vinkeln, som ljusstrålen bildar med vertikalplanet,
a = avståndet i meter från lampans mittpunkt till
arbetsplanet,
p = upphängningshöjden.
Genom omtransformering av ekvationerna bliva
belysningsstyrkorna funktioner av Ja och p.
Ja • eos2 o Ja • eos3 a Ja sin o • eos2 o
En = p|-; EH = -p-; Ev = –p .
I allmänhet uträknas endast horisontalbelysningen med
tillhjälp av armaturens ljusfördelningskurva. Denna är i de flesta
fall uppritad för en glödlampa om 1000 lumen, c:a 85 watt.
Om lampans ljusflöde är <£ lumen, omräknas belysningsstyrkan
4> Ja eos3 a
således i proportion till detta ljusflöde. Eh = iqqq • —^—•
Exempel: Ljuspunktshöjd över arbetsplan = 4 meter, 300 watt
klar gasfylld lampa, 110 voit. Horisontalbelysning med
30° ljusstrålningsvinkel antages Ja = 190 HK för 1000 Im.
6100 190 6,1 • 190-0.8633
Eh = "Tööö’ ’cos 30°=-16-= 46’8 lux-
87
