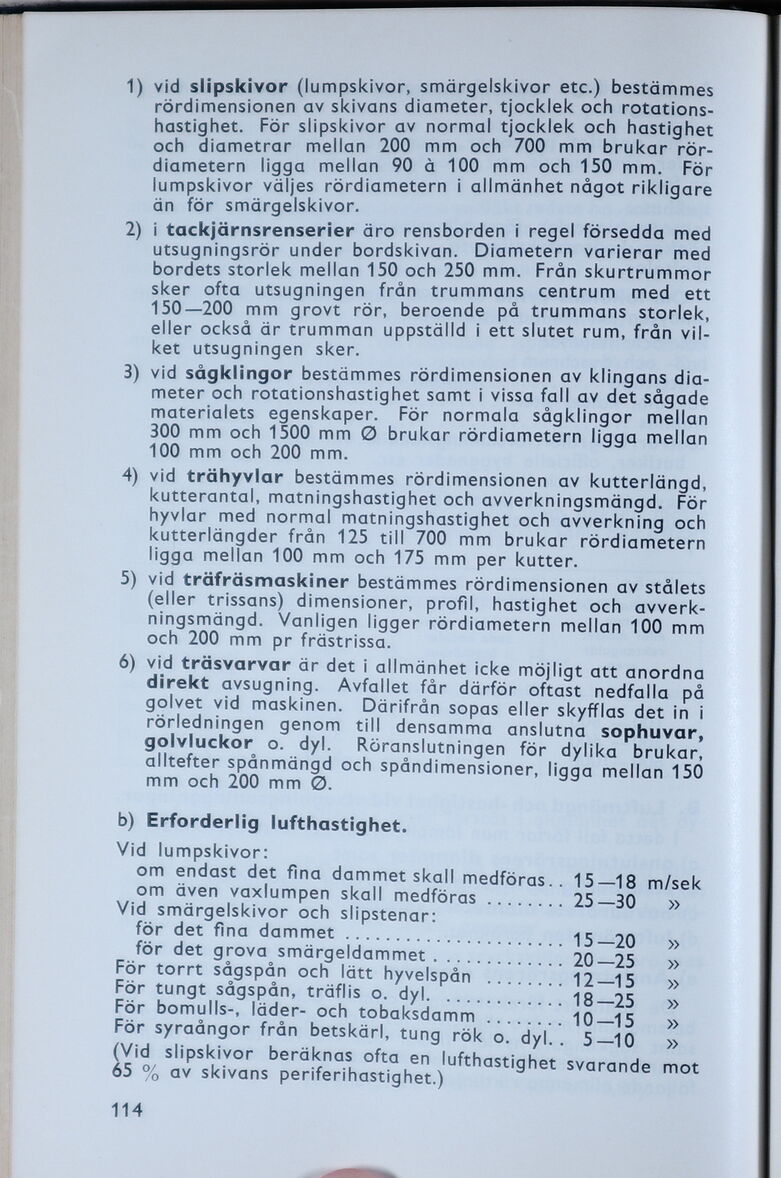

1) vid slipskivor (lumpskivor, smärgelskivor etc.) bestämmes
rördimensionen av skivans diameter, tjocklek och
rotationshastighet. För slipskivor av normal tjocklek och hastighet
och diametrar mellan 200 mm och 700 mm brukar
rördiametern ligga mellan 90 à 100 mm och 150 mm. För
lumpskivor väljes rördiametern i allmänhet något rikligare
än för smärgelskivor.
2) i tackjärnsrenserier äro rensborden i regel försedda med
utsugningsrör under bordskivan. Diametern varierar med
bordets storlek mellan 150 och 250 mm. Från skurtrummor
sker ofta utsugningen från trummans centrum med ett
150—200 mm grovt rör, beroende på trummans storlek,
eller också är trumman uppställd i ett slutet rum, från
vilket utsugningen sker.
3) vid sågklingor bestämmes rördimensionen av klingans
diameter och rotationshastighet samt i vissa fall av det sågade
materialets egenskaper. För normala sågklingor mellan
300 mm och 1500 mm 0 brukar rördiametern ligga mellan
100 mm och 200 mm.
4) vid trähyvlar bestämmes rördimensionen av kutterlängd,
kutterantal, matningshastighet och avverkningsmängd. För
hyvlar med normal matningshastighet och avverkning och
kutterlängder från 125 till 700 mm brukar rördiametern
ligga mellan 100 mm och 175 mm per kutter.
5) vid träfräsmaskiner bestämmes rördimensionen av stålets
(eller trissans) dimensioner, profil, hastighet och
avverkningsmängd. Vanligen ligger rördiametern mellan 100 mm
och 200 mm pr frästrissa.
6) vid träsvarvar är det i allmänhet icke möjligt att anordna
direkt avsugning. Avfallet får därför oftast nedfalla på
golvet vid maskinen. Därifrån sopas eller skyfflas det in i
rörledningen genom till densamma anslutna sophuvar,
golvluckor o. dyl. Röranslutningen för dylika brukar,
alltefter spånmängd och spåndimensioner, ligga mellan 150
mm och 200 mm 0.
b) Erforderlig lufthastighet.
Vid lumpskivor:
om endast det fina dammet skall medföras.. 15—18 m/sek
om även vaxlumpen skall medföras........ 25—30 »
Vid smärgelskivor och slipstenar:
för det fina dammet......................15—20 »
för det grova smärgeldammet............. 20—25 »
För torrt sågspån och lätt hyvelspån ........12—15 »
För tungt sågspån, träflis o. dyl.............18—25 »
För bomulls-, läder- och tobaksdamm........10—15 »
För syraångor från betskärl, tung rök o. dyl.. 5—10 »
(Vid slipskivor beräknas ofta en lufthastighet svarande mot
65 % av skivans periferihastighet.)
114
