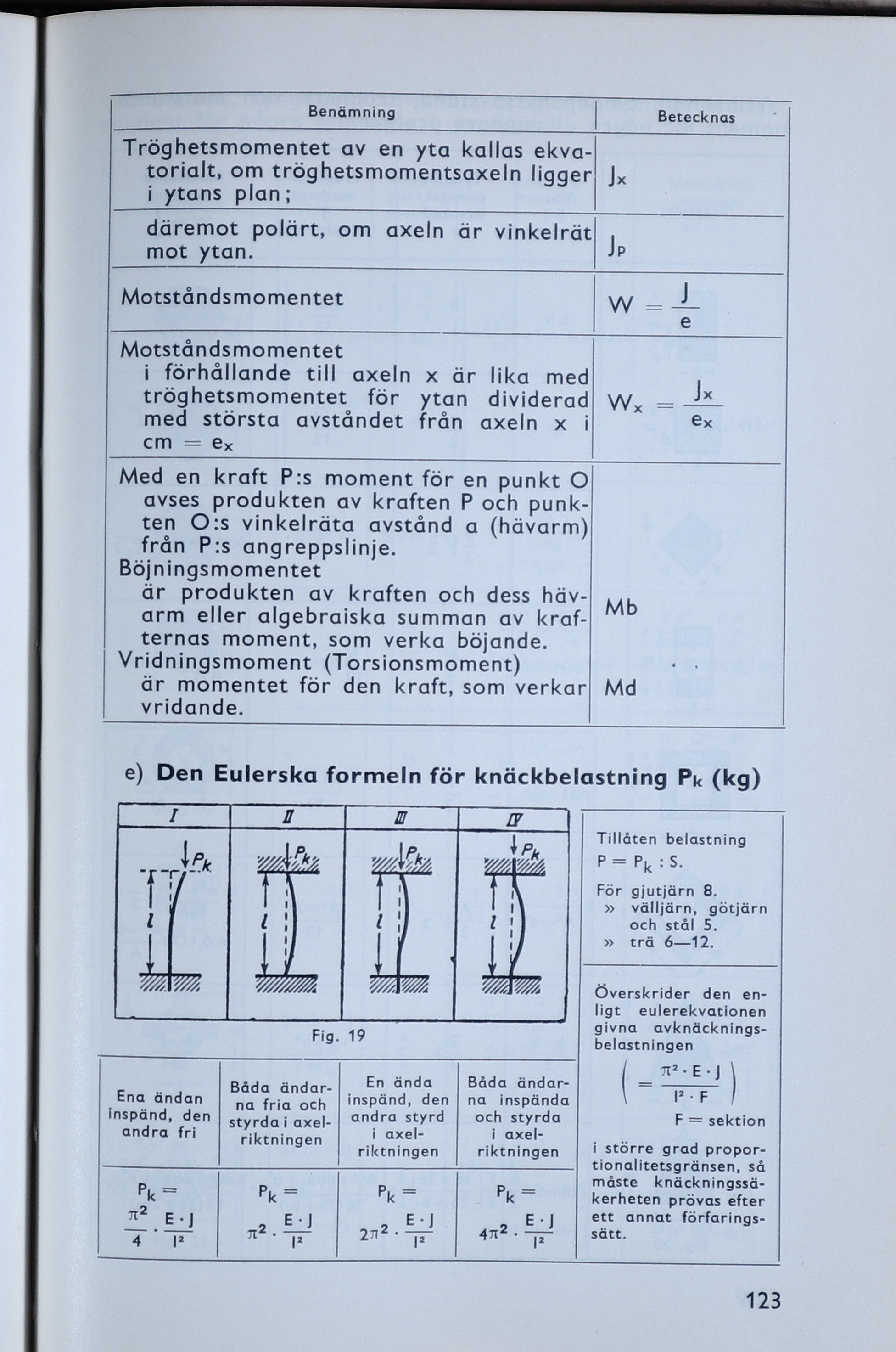

Benämning Betecknas
Tröghetsmomentet av en yta kallas
ekva-torialt, om tröghetsmomentsaxeln ligger i ytans plan; Jx
däremot polärt, om axeln är vinkelrät mot ytan. Jp
Motståndsmomentet J W = -N e
Motståndsmomentet i förhållande till axeln x är lika med tröghetsmomentet för ytan dividerad med största avståndet från axeln x i cm = ex Wx = Jx ex
Med en kraft P:s moment för en punkt O avses produkten av kraften P och
punkten 0:s vinkelräta avstånd a (hävarm) från P:s angreppslinje.
Böjningsmomentet är produkten av kraften och dess
hävarm eller algebraiska summan av
krafternas moment, som verka böjande. Mb
Vridningsmoment (Torsionsmoment) är momentet för den kraft, som verkar vridande. Md
e) Den Eulerska formeln för knäckbelastning Pk (kg)
/ n sr ZF Tillåten belastning P = Pk : S. För gjutjärn 8. » välljärn, götjärn och stål 5. » trä 6—12.
t v/Åfrz. mlfa u v/m/A
f ] I J ’ J\ i i’ Ir
Överskrider den
enligt eulerekvationen givna
avknäcknings-belastningen l-iil F = sektion i större grad
propor-tionalitetsgränsen, sä måste
knäckningssä-kerheten prövas efter ett annat
förfaringssätt.
m\ W i mm mm mm
Fig. 19
Ena ändan inspänd, den andra fri Bäda
ändarna fria och styrda i
axelriktningen En ända inspänd, den andra styrd i
axelriktningen Båda
ändarna inspända och styrda i
axelriktningen
Pk = # E 4 •J I* Pk = 2 m Pk = 2 [-pk-Æ-] {+pk- Æ+}
123
