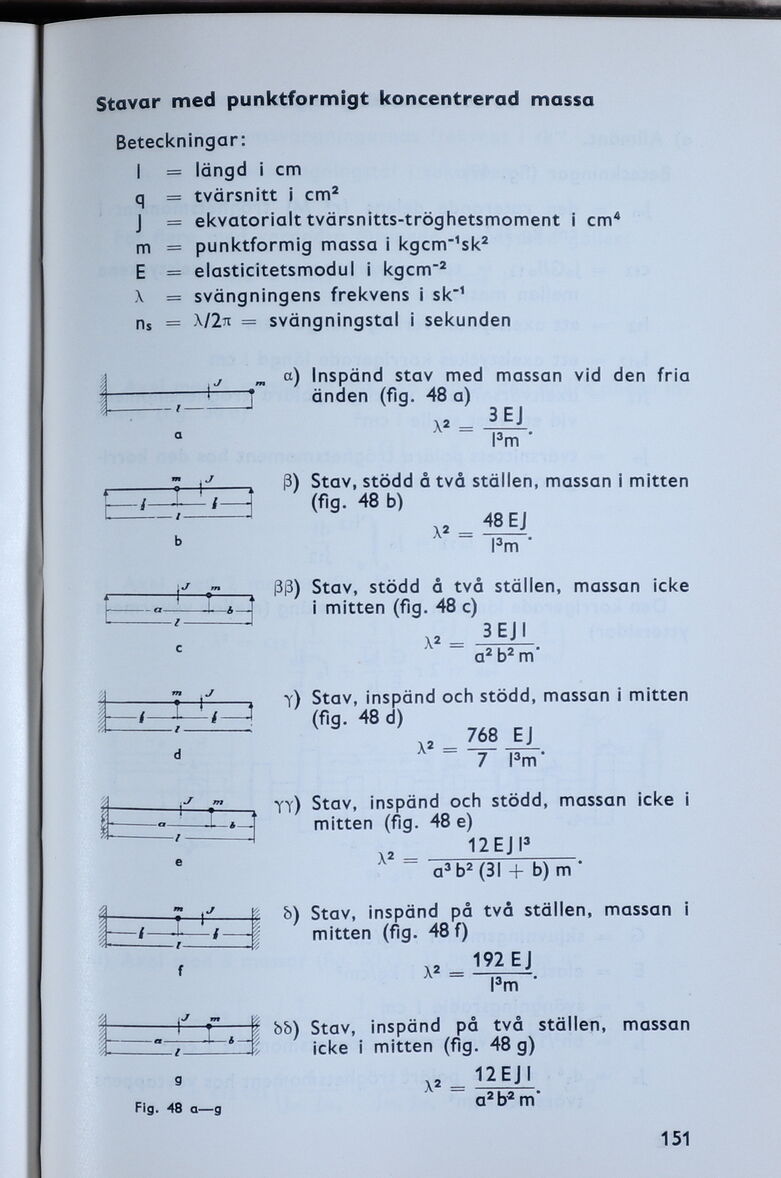

Stavar med punktformigt koncentrerad massa
Beteckningar:
I = längd i cm
q = tvärsnitt i cm2
J = ekvatorialt tvärsnitts-tröghetsmoment i cm4
m = punktformig massa i kgcm"1sk2
E = elasticitetsmodul i kgcrn"2
X = svängningens frekvens i sk"1
n$ = X/2* = svängningstal i sekunden
a) Inspänd stav med massan vid den fria
änden (fig. 48 a)
3 EJ
X2 =
l3m
ß) Stav, stödd å två ställen, massan i mitten
(fig. 48 b)
48 EJ
X» =
l3m ’
ßß) Stav, stödd å två ställen, massan icke
i mitten (fig. 48 c)
3 EJ I
X2 =
a2 b2 m’
T) Stav, inspänd och stödd, massan i mitten
(fig. 48 d)
768 EJ
X2 =
7 l3m"
YY) Stav, inspänd och stödd, massan icke i
mitten (fig. 48 e)
12EJI3
X2 =
a3 b2 (31 + b)m’
b) Stav, inspänd på två ställen, massan i
mitten (fig. 48 f)
X2 =
192 EJ
l3m ’
bb) Stav, inspänd på två ställen, massan
icke i mitten (fig. 48 g)
X2 =
Fig. 48 a—g
12 EJ I
a2bam*
151
