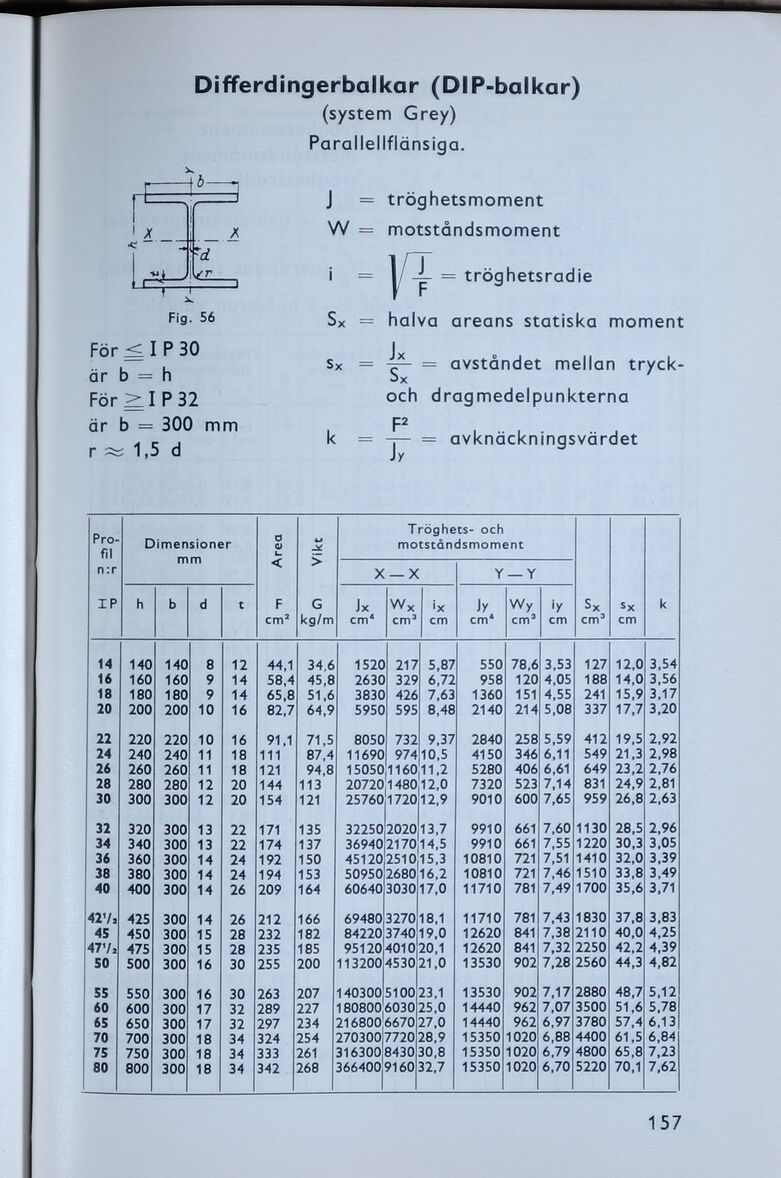

Differdingerbalkar (DIP-balkar)
(system Grey)
Parallellflänsiga.
X
Fig. 56
För < I P 30
är b = h
För >IP32
är b = 300 mm
r % 1,5 d
J = tröghetsmoment
W = motståndsmoment
WI
tröghetsradie
Sx = halva areans statiska moment
= avståndet mellan tryck-
Sx =
k =
och dragmedelpunkterna
F2
j)
= avknäckningsvärdet
[-Profil-]
{+Pro- fil+} n:r Dimensioner mm Area Vikt Tröghets- och motständsmoment
X —X Y — Y
IP h b d t F cm2 G kg/m Jx cm4 Wx cm’ ’x cm Jy cm4 Wy cm’ |y cm Sx cm’ sx cm k
14 140 140 8 12 44,1 34,6 1520 217 5,87 550 78,6 3,53 127 12,0 3,54
16 160 160 9 14 58,4 45,8 2630 329 6,72 958 120 4,05 188 14,0 3,56
18 180 180 9 14 65,8 51,6 3830 426 7,63 1360 151 4,55 241 15,9 3,17
20 200 200 10 16 82,7 64,9 5950 595 8,48 2140 214 5,08 337 17,7 3,20
22 220 220 10 16 91,1 71,5 8050 732 9,37 2840 258 5,59 412 19,5 2,92
24 240 240 11 18 111 87,4 11690 974 10,5 4150 346 6,11 549 21.3 2,98
26 260 260 11 18 121 94,8 15050 1160 11.2 5280 406 6,61 649 23,2 2,76
28 280 280 12 20 144 113 20720 1480 12,0 7320 523 7,14 831 24,9 2,81
30 300 300 12 20 154 121 25760 1720 12,9 9010 600 7,65 959 26,8 2,63
32 320 300 13 22 171 135 32250 2020 13,7 9910 661 7,60 1130 28,5 2,96
34 340 300 13 22 174 137 36940 2170 14,5 9910 661 7,55 1220 30,3 3,05
36 360 300 14 24 192 150 45120 2510 15,3 10810 721 7,51 1410 32,0 3,39
38 380 300 14 24 194 153 50950 2680 16,2 10810 721 7,46 1510 33,8 3,49
40 400 300 14 26 209 164 60640 3030 17,0 11710 781 7,49 1700 35,6 3,71
427» 425 300 14 26 212 166 69480 3270 18,1 11710 781 7,43 1830 37,8 3,83
45 450 300 15 28 232 182 84220 3740 19,0 12620 841 7,38 2110 40,0 4,25
I7V» 475 300 15 28 235 185 95120 4010 20,1 12620 841 7,32 2250 42,2 4,39
50 500 300 16 30 255 200 113200 4530 21,0 13530 902 7,28 2560 44,3 4,82
55 550 300 16 30 263 207 140300 5100 23,1 13530 902 7,17 2880 48,7 5,12
60 600 300 17 32 289 227 180800 6030 25,0 14440 962 7,07 3500 51,6 5,78
65 650 300 17 32 297 234 216800 6670 27,0 14440 962 6,97 3780 57,4 6,13
70 700 300 18 34 324 254 270300 7720 28,9 15350 1020 6,88 4400 61,5 6,84
75 750 300 18 34 333 261 316300 8430 30,8 15350 1020 6,79 4800 65,8 7,23
80 800 300 18 34 342 268 366400 9160 32,7 15350 1020 6,70 5220 70,1 7.62
157
