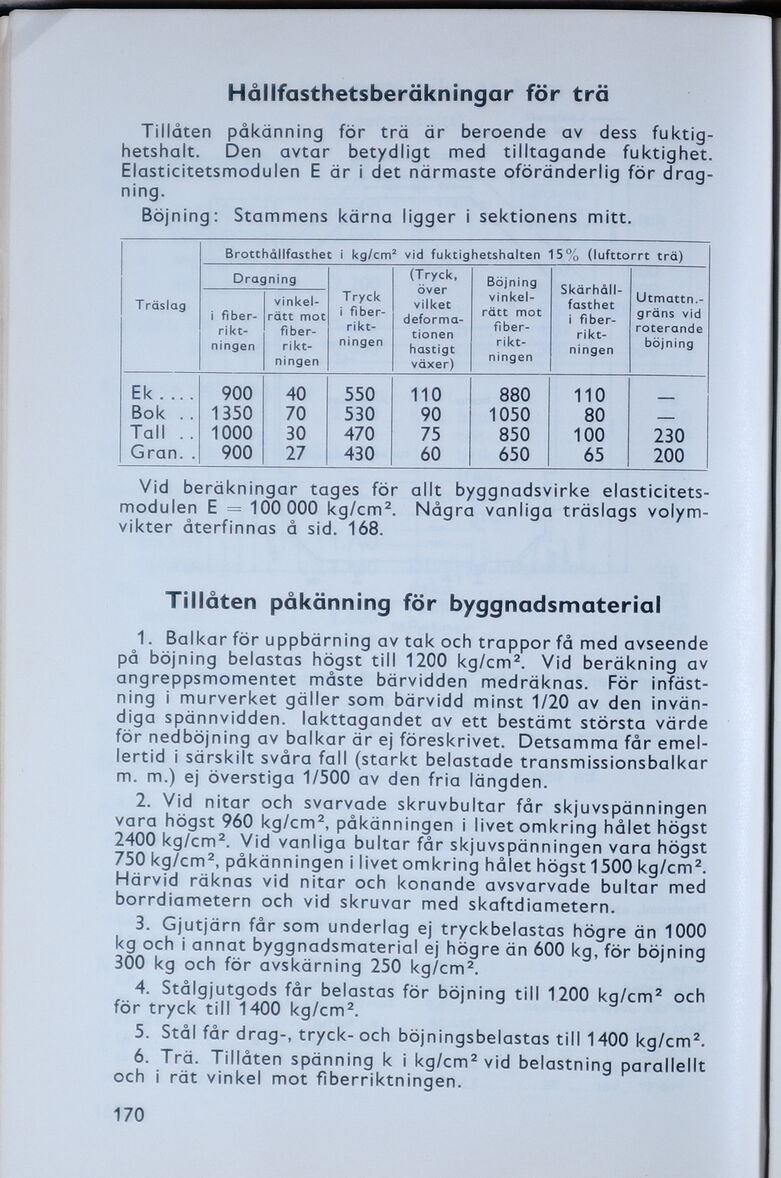

Hållfasthetsberäkningar för trä
Tillåten påkänning för trä är beroende av dess
fuktighetshalt. Den avtar betydligt med tilltagande fuktighet.
Elasticitetsmodulen E är i det närmaste oföränderlig för
dragning.
Böjning: Stammens kärna ligger i sektionens mitt.
Träslag Brotthållfasthet i kg/cm2 vid fuktighetshalten 15% (lufttorrt trä)
Dragning Tryck i
fiberriktningen (Tryck, över vilket
deformationen hastigt växer) Böjning
vinkelrätt mot
fiberriktningen Skärhållfasthet i fiberriktningen Utmattn.-gräns vid roterande böjning
i
fiberriktningen vinkelrätt mot
fiberriktningen
Ek.... 900 40 550 110 880 110
Bok .. 1350 70 530 90 1050 80 —
Tall .. 1000 30 470 75 850 100 230
Gran. . 900 27 430 60 650 65 200
Vid beräkningar tages för allt byggnadsvirke
elasticitetsmodulen E = 100 000 kg/cm2. Några vanliga träslags
volymvikter återfinnas å sid. 168.
Tillåten påkänning för byggnadsmaterial
1. Balkar för uppbärning av tak och trappor få med avseende
på böjning belastas högst till 1200 kg/cm2. Vid beräkning av
angreppsmomentet måste bärvidden medräknas. För
infästning i murverket gäller som bärvidd minst 1/20 av den
invändiga spännvidden. Iakttagandet av ett bestämt största värde
för nedböjning av balkar är ej föreskrivet. Detsamma får
emellertid i särskilt svåra fall (starkt belastade transmissionsbalkar
m. m.) ej överstiga 1/500 av den fria längden.
2. Vid nitar och svarvade skruvbultar får skjuvspänningen
vara högst 960 kg/cm2, påkänningen i livet omkring hålet högst
2400 kg/cm2. Vid vanliga bultar får skjuvspänningen vara högst
750 kg/cm2, påkänningen i livet omkring hålet högst 1500 kg/cm2.
Härvid räknas vid nitar och konande avsvarvade bultar med
borrdiametern och vid skruvar med skaftdiametern.
3. Gjutjärn får som underlag ej tryckbelastas högre än 1000
kg och i annat byggnadsmaterial ej högre än 600 kg, för böjning
300 kg och för avskärning 250 kg/cm2.
4. Stålgjutgods får belastas för böjning till 1200 kg/cm2 och
för tryck till 1400 kg/cm2.
5. Stål får drag-, tryck- och böjningsbelastas till 1400 kg/cm2.
6. Trä. Tillåten spänning k i kg/cm2 vid belastning parallellt
och i rät vinkel mot fiberriktningen.
170
