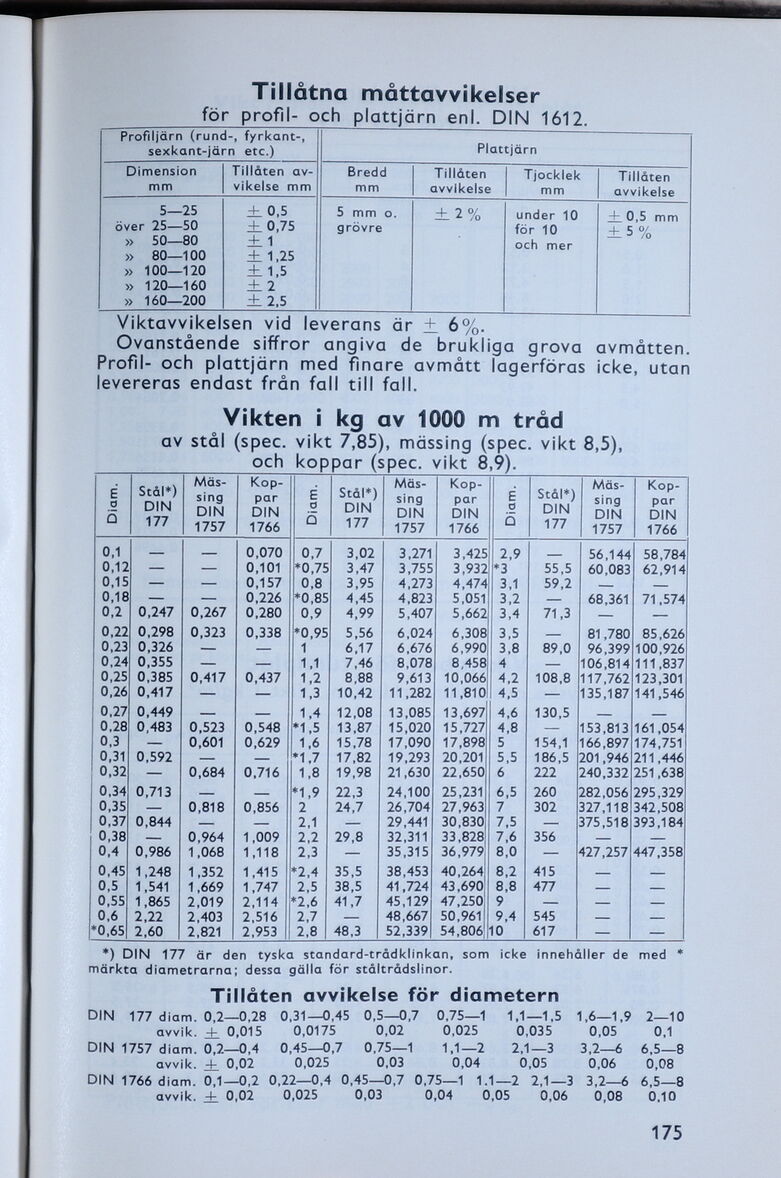

Tillåtna måttavvikelser
för profil- och plattjärn enl. DIN 1612.
Profiljärn (rund-, fyrkant-, sexkant-järn etc.) Plattjärn
Dimension mm Tillåten
avvikelse mm Bredd mm Tillåten avvikelse Tjocklek mm Tillåten avvikelse
5—25 + 0,5 5 mm o. grövre + 2% under 10 + 0,5 mm
över 25—50 + 0,75 för 10 och mer + 5%
» 50—80 + 1
» 80—100 + 1,25
» 100—120 ±1,5
» 120—160 + 2
» 160—200 + 2,5
Viktavvikelsen vid leverans är ± 6%.
Ovanstående siffror angiva de brukliga grova avmåtten.
Profil- och plattjärn med finare avmått lagerföras icke, utan
levereras endast från fall till fall.
Vikten i kg av 1000 m tråd
av stål (spec. vikt 7,85), mässing (spec. vikt 8,5),
och koppar (spec. vikt 8,9).
Diam. Stål*) DIN 177 [-Mässing-] {+Mäs- sing+} DIN 1757 [-Koppar-] {+Kop- par+} DIN 1766
0,1 _ _ 0,070
0,12 — — 0,101
0,15 — — 0,157
0,18 — — 0,226
0,2 0,247 0,267 0,280
0,22 0,298 0,323 0,338
0,23 0,326 _ _
0,24 0,355 _ _
0,25 0,385 0,417 0,437
0,26 0,417 — —
0,27 0,449 I— _
0,28 0,483 0,523 0,548
0,3 — 0,601 0,629
0,31 0,592 _ _
0,32 — 0,684 0,716
0,34 0,713 _ _
0,35 _ 0,818 0,856
0,37 0,844 _ _
0,38 _ 0,964 1,009
0,4 0,986 1,068 1,118
0,45 1,248 1,352 1,415
0,5 1,541 1,669 1,747
0,55 1,865 2,019 2,114
0,6 2,22 2,403 2,516
♦0,65 2,60 2,821 2,953
*) DIN 177 år den tyska standard-trådklinkan, som icke innehåller de med *
märkta diametrarna; dessa gälla för ståltrådslinor.
Tillåten avvikelse för diametern
DIN 177 diam. 0,2—0,28 0,31—0,45 0,5—0,7 0,75—1 1,1—1,5 1,6—1,9 2—10
avvik. 0,015 0,0175 0,02 0,025 0,035 0,05 0,1
DIN 1757 diam. 0,2—0,4 0,45—0,7 0,75—1 1,1—2 2,1—3 3,2—6 6,5—8
avvik, i 0,02 0,025 0,03 0,04 0,05 0,06 0,08
DIN 1766 diam. 0,1—0,2 0,22—0,4 0,45—0,7 0,75—1 1.1—2 2,1—3 3,2—6 6,5—8
avvik. ± 0,02 0,025 0,03 0,04 0,05 0,06 0,08 0,10
175
0,7 3,02 3,271 3,425
*0,75 3,47 3,755 3,932
0,8 3,95 4,273 4,474
*0,85 4,45 4,823 5,051
0,9 4,99 5,407 5,662
♦0,95 5,56 6,024 6,308
1 6,17 6,676 6,990
1.1 7,46 8,078 8,458
1.2 8,88 9,613 10,066
1.3 10,42 11,282 11,8101
1.4 12,08 13,085 13,697
♦1,5 13,87 15,020 15,727
1.6 15,78 17,090 17,898
»1,7 17,82 19,293 20,201
1,8 19,98 21,630 22,650
♦1,9 22,3 24,100 25,231
2 24,7 26,704 27,963
2.1 — 29,441 30,830
2.2 29,8 32,311 33,828
2.3 — 35,315 36,979
*2,4 35,5 38,453 40,264
2.5 38,5 41,724 43,690
♦2,6 41,7 45,129 47,250
2.7 — 48,667 50,961
2.8 48,3 52,339] 54,806
2,9 — 56,144 58,784
*3 55,5 60,083 62,914
3.1 59,2 — —
3.2 — 68,361 71,574
3.4 71,3 — —
3.5 — 81,780 85,626
3,8 89,0 96,399100,926
4 — 106,814 111,837
4,2 108,8 117,762 123,301
4.5 — 135,187 141,546
4.6 130,5 — —
4,8 — 153,813 161,054
5 154,1 166,897 174,751
5,5 186,5 201,946 211,446
6 222 240,332 251,638
6,5 260 282,056 295,329
7 302 327,118 342,508
7.5 — 375,518 393,184
7.6 356 — —
8,0 — 427,257 447,358
8,2 415 — —
8,8 477 — —
9 — — —
9,4 545 — —
10 617 — —
