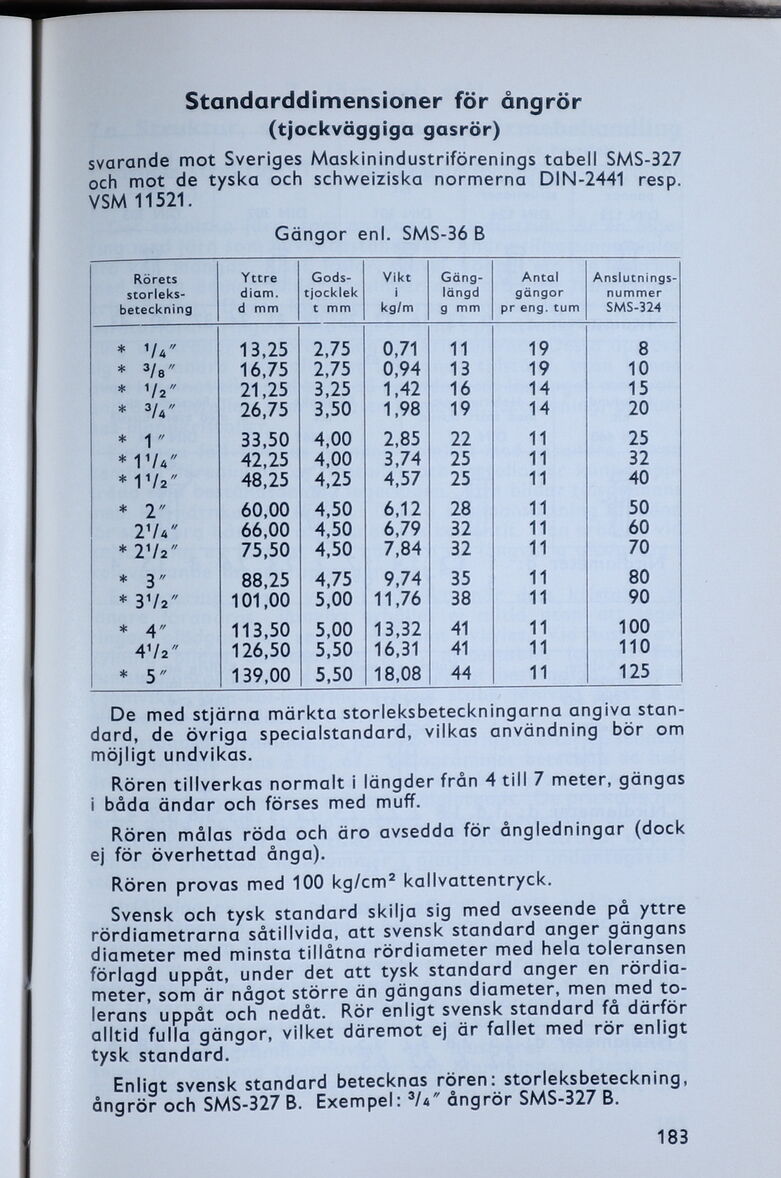

Standarddimensioner för ångrör
(tjockväggiga gasrör)
svarande mot Sveriges Maskinindustriförenings tabell SMS-B27
och mot de tyska och schweiziska normerna DIN-2441 resp.
VSM 11521.
Gängor enl. SMS-B6 B
Rörets
storleksbeteckning Yttre diam. d mm [-Godstjocklek-] {+Gods- tjocklek+} t mm Vikt f ’ kg/m [-Gänglängd-] {+Gäng- längd+} g mm Antal gängor pr eng. tum [-Anslutningsnummer-] {+Anslutnings- nummer+} SMS-324
* 13,25 2,75 0,71 11 19 8
* 3/8" 16,75 2,75 0,94 13 19 10
* V2" 21,25 3,25 1,42 16 14 15
* 3W 26,75 3,50 1,98 19 14 20
* 1" 33,50 4,00 2,85 22 11 25
*VU" 42,25 4,00 3,74 25 11 32
* 11/2" 48,25 4,25 4,57 25 11 40
* 2" 60,00 4,50 6,12 28 11 50
2V*" 66,00 4,50 6,79 32 11 60
* 2*12" 75,50 4,50 7,84 32 11 70
* 3" 88,25 4,75 9,74 35 11 80
* 31/2" 101,00 5,00 11,76 38 11 90
* 4" 113,50 5,00 13,32 41 11 100
4V2* 126,50 5,50 16,31 41 11 110
* 5" 139,00 5,50 18,08 44 11 125
De med stjärna märkta storleksbeteckningarna angiva
standard, de övriga specialstandard, vilkas användning bör om
möjligt undvikas.
Rören tillverkas normalt i längder från 4 till 7 meter, gängas
i båda ändar och förses med muff.
Rören målas röda och äro avsedda för ångledningar (dock
ej för överhettad ånga).
Rören provas med 100 kg/cm2 kallvattentryck.
Svensk och tysk standard skilja sig med avseende på yttre
rördiametrarna såtillvida, att svensk standard anger gängans
diameter med minsta tillåtna rördiameter med hela toleransen
förlagd uppåt, under det att tysk standard anger en
rördiameter, som är något större än gängans diameter, men med
tolerans uppåt och nedåt. Rör enligt svensk standard få därför
alltid fulla gängor, vilket däremot ej är fallet med rör enligt
tysk standard.
Enligt svensk standard betecknas rören: storleksbeteckning,
ångrör och SMS-327 B. Exempel: *W ångrör SMS-327 B.
