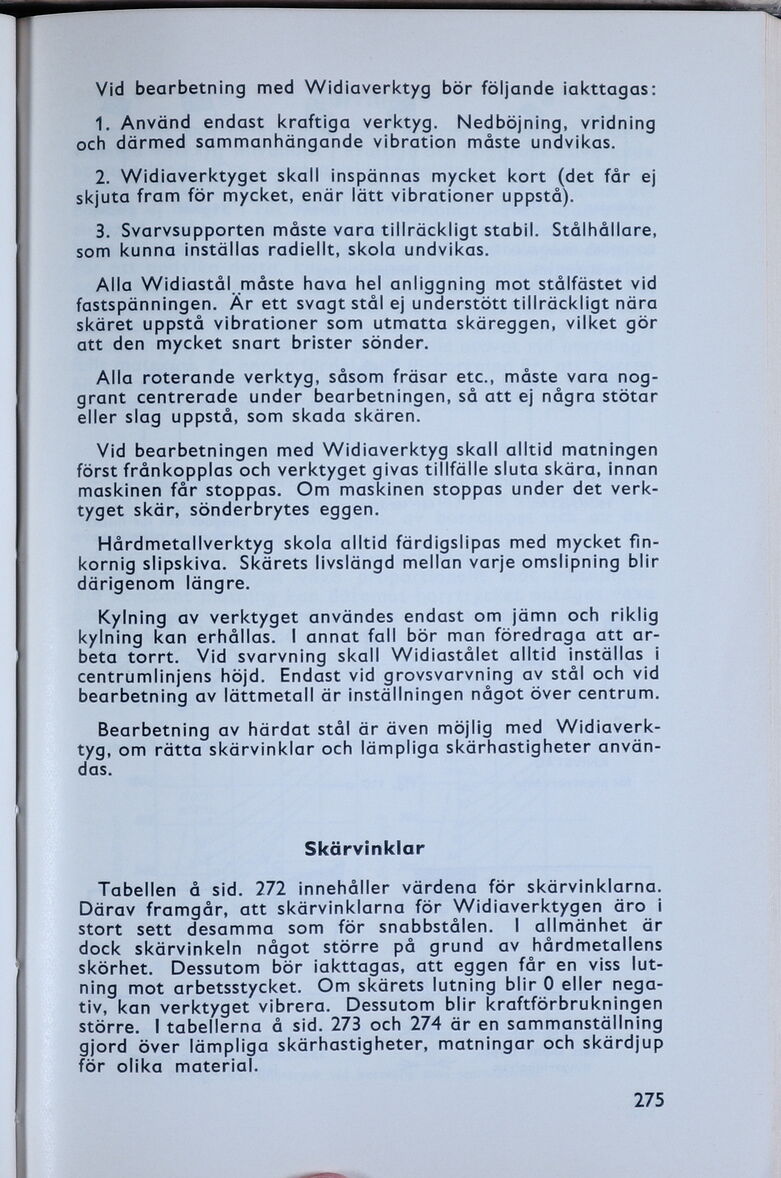

Vid bearbetning med Widiaverktyg bör följande iakttagas:
1. Använd endast kraftiga verktyg. Nedböjning, vridning
och därmed sammanhängande vibration måste undvikas.
2. Widiaverktyget skall inspännas mycket kort (det får ej
skjuta fram för mycket, enär lätt vibrationer uppstå).
3. Svarvsupporten måste vara tillräckligt stabil. Stålhållare,
som kunna inställas radiellt, skola undvikas.
Alla Widiastål måste hava hel anliggning mot stålfästet vid
fastspänningen. Är ett svagt stål ej understött tillräckligt nära
skäret uppstå vibrationer som utmatta skäreggen, vilket gör
att den mycket snart brister sönder.
Alla roterande verktyg, såsom fräsar etc., måste vara
noggrant centrerade under bearbetningen, så att ej några stötar
eller slag uppstå, som skada skären.
Vid bearbetningen med Widiaverktyg skall alltid matningen
först frånkopplas och verktyget givas tillfälle sluta skära, innan
maskinen får stoppas. Om maskinen stoppas under det
verktyget skär, sönderbrytes eggen.
Hårdmetallverktyg skola alltid färdigslipas med mycket
finkornig slipskiva. Skärets livslängd mellan varje omslipning blir
därigenom längre.
Kylning av verktyget användes endast om jämn och riklig
kylning kan erhållas. I annat fall bör man föredraga att
arbeta torrt. Vid svarvning skall Widiastålet alltid inställas i
centrumlinjens höjd. Endast vid grovsvarvning av stål och vid
bearbetning av lättmetall är inställningen något över centrum.
Bearbetning av härdat stål är även möjlig med
Widiaverktyg, om rätta skärvinklar och lämpliga skärhastigheter
användas.
Skärvinklar
Tabellen å sid. 272 innehåller värdena för skärvinklarna.
Därav framgår, att skärvinklarna för Widiaverktygen äro i
stort sett desamma som för snabbstålen. I allmänhet är
dock skärvinkeln något större på grund av hårdmetallens
skörhet. Dessutom bör iakttagas, att eggen får en viss
lutning mot arbetsstycket. Om skärets lutning blir 0 eller
negativ, kan verktyget vibrera. Dessutom blir kraftförbrukningen
större. I tabellerna å sid. 273 och 274 är en sammanställning
gjord över lämpliga skärhastigheter, matningar och skärdjup
för olika material.
275
