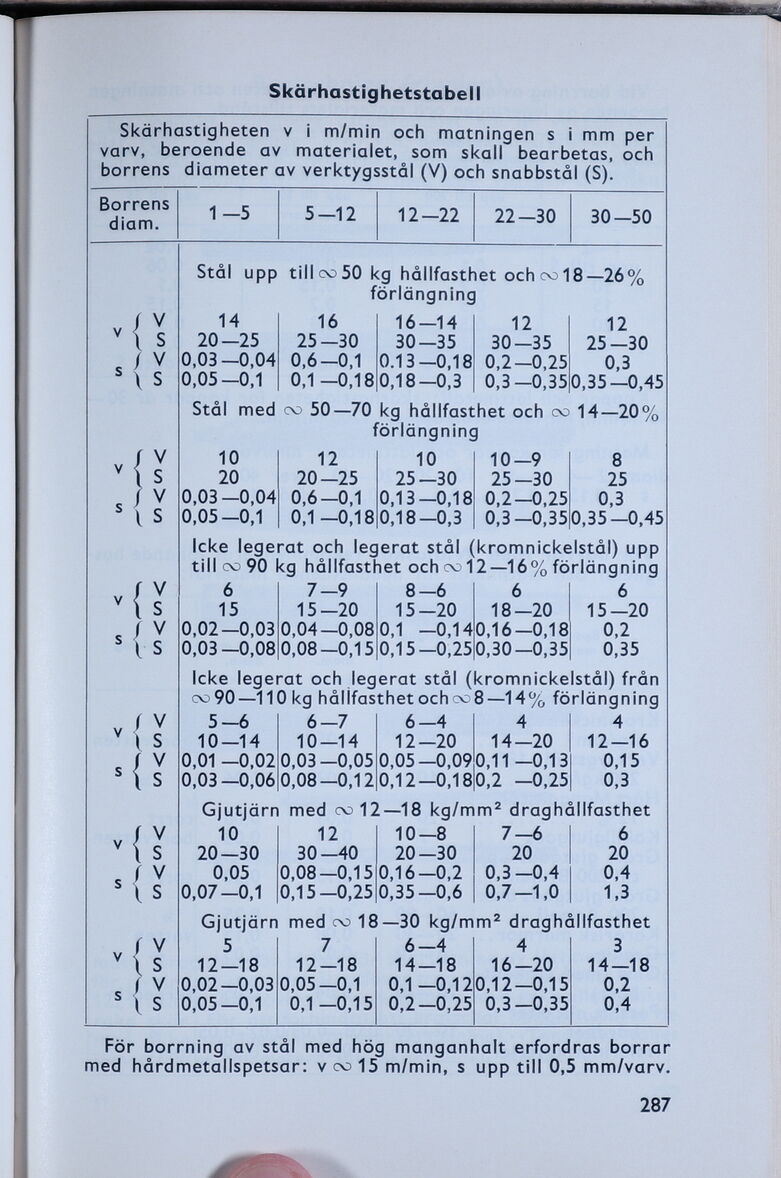

Skärhastighetstabell
Skärhastigheten v i m/min och matningen s i mm per varv, beroende av materialet, som skall bearbetas, och borrens diameter av verktygsstål (V) och snabbstål (S).
Borrens diam. 1—5 5-12 12-22 22-30 30-50
Stål upp till CO 50 kg hållfasthet och co 18—26% förlängning
V 14 16 16—14 12 12
S 20-25 25—30 30—35 30-35 25-30
V 0,03-0,04 0,6-0,1 0.13—0,18 0,2—0,25 0,3
s 0,05—0,1 0,1—0,18 0,18-0,3 0,3-0,35 0,35—0,45
Stål med co 50—70 kg hållfasthet och c» 14—20% förlängning
v 10 12 10 10—9 8
s 20 20—25 25—30 25-30 25
v 0,03—0,04 0,6-0,1 0,13-0,18 0,2-0,25 0,3
s 0,05—0,1 0,1—0,18 0,18—0,3 0,3—0,35 0,35-0,45
Icke legerat och legerat stål (kromnickelstål) upp till co 90 kg hållfasthet och oo 12—16% förlängning
v 6 7-9 8-6 6 6
s 15 15-20 15-20 18—20 15—20
v 0,02—0,03 0,04—0,08 0,1 -0,14 0,16-0,18 0,2
s 0,03-0,08 0,08-0,15 0,15-0,25 0,30-0,35 0,35
Icke legerat och legerat stål (kromnickelstål) från oo90—110 kg hålifasthetochco8—14% förlängning
v 5-6 6-7 6—4 4 4
s 10—14 10—14 12-20 14—20 12—16
v 0,01 —0,02 0,03-0,05 0,05—0,09 0,11—0,13 0,15
s 0,03—0,06 0,08-0,12 0,12—0,18 0,2 -0,25 0,3
Gjutjärn med oo 12—18 kg/mm2 draghållfasthet
v 10 12 10—8 7-6 6
s 20—30 30-40 20—30 20 20
v 0,05 0,08-0,15 0,16-0,2 0,3—0,4 0,4
s 0,07-0,1 0,15-0,25 0,35-0,6 0,7—1,0 1.3
Gjutjärn med oo 18—30 kg/mm2 draghållfasthet
v( v 5 7 6-4 4 3
s 12—18 12-18 14—18 16-20 14—18
v 0,02—0,03 0,05-0,1 0,1 -0,12 0,12—0,15 0,2
s 0,05—0,1 0,1-0,15 0,2-0,25 0,3-0,35 0,4
För borrning av stål med hög manganhalt erfordras borrar
med hårdmetallspetsar: voo15 m/min, s upp till 0,5 mm/varv.
287
