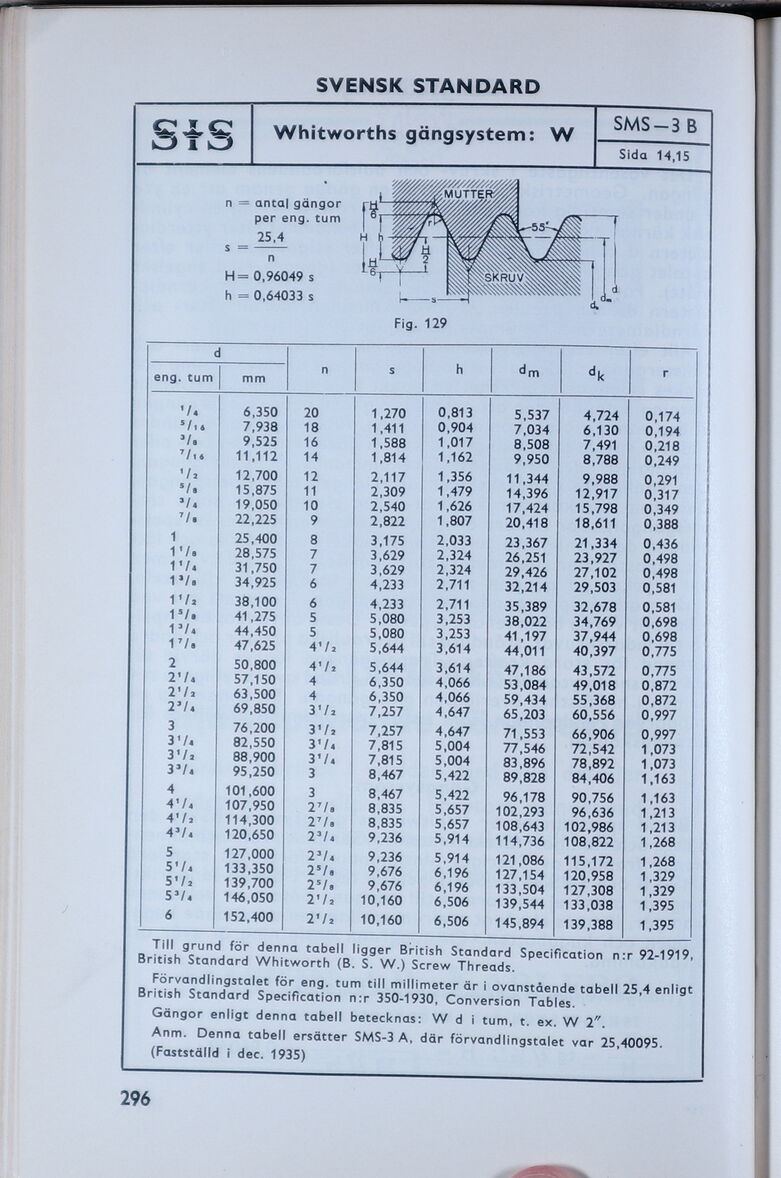

SVENSK STANDARD
61G
k-l i O
Whitworths gängsystem: W
SMS—3 B
Sida 14,15
n = anta| gängor
per eng. tum
25.4
s == •
H= 0,96049 s
h = 0,64033 s
Fig. 129
c eng. tum mm n s h dm dk r
«/4 6,350 20 1,270 0,813 5,537 4,724 0,174
s/té 7,938 18 1,411 0,904 7,034 6,130 0,194
9,525 16 1,588 1,017 8,508 7,491 0,218
7/l4 11,112 14 1,814 1,162 9,950 8,788 0,249
Va 12,700 12 2,117 1,356 11,344 9,988 0,291
15,875 11 2,309 1,479 14,396 12,917 0,317
3/ 4 19,050 10 2,540 1,626 17,424 15,798 0,349
7/. 22,225 9 2,822 1,807 20,418 18,611 0,388
1 25,400 8 3,175 2,033 23,367 21,334 0,436
Ä 28,575 7 3,629 2,324 26,251 23,927 0,498
Pl 31,750 7 3,629 2,324 29,426 27,102 0,498
34,925 6 4,233 2,711 32,214 29,503 0,581
VI* 38,100 6 4,233 2,711 35,389 32,678 0,581
1 s/ø 41,275 5 5,080 3,253 38,022 34,769 0,698
1 3/4 44,450 5 5,080 3,253 41,197 37,944 0,698
17/. 47,625 41 /a 5,644 3,614 44,011 40,397 0,775
2 50,800 4Va 5,644 3,614 47,186 43,572 0,775
2V4 57,150 4 6,350 4,066 53,084 49,018 0,872
21/a 63,500 4 6,350 4,066 59,434 55,368 0,872
29/a 69,850 3Va 7,257 4,647 65,203 60,556 0,997
3 76,200 31/a 7,257 4,647 71,553 66,906 0,997
3V4 82,550 »I 7,815 5,004 77,546 72,542 1,073
3’/a 88,900 31/4 7,815 5,004 83,896 78,892 1,073
39/* 95,250 3 8,467 5,422 89,828 84,406 1,163
4 101,600 3 8,467 5,422 96,178 90,756 1,163
V/é 107,950 27/a 8,835 5,657 102,293 96,636 1,213
4’/a 114,300 27/a 8,835 5,657 108,643 102,986 1,213
43/4 120,650 23/4 9,236 5,914 114,736 108,822 1,268
5 127,000 23/4 9,236 5,914 121,086 115,172 1,268
51/à 133,350 2s/« 9,676 6,196 127,154 120,958 1,329
5«/a 139,700 25/. 9,676 6,196 133,504 127,308 1,329
53/4 146,050 2Va 10,160 6,506 139,544 133,038 1,395
6 152,400 2Va 10,160 6,506 145,894 139,388 1,395
Till grund för denna tabell ligger British Standard Specification n:r 92-1919,
British Standard Whitworth (B. S. W.) Screw Threads.
Förvandlingstalet för eng. tum till millimeter är i ovanstående tabell 25,4 enligt
British Standard Specification n:r 350-1930, Conversion Tables.
Gängor enligt denna tabell betecknas: W d i tum, t. ex. W 2".
Anm. Denna tabell ersätter SMS-3 A, där förvandlingstalet var 25,40095.
(Fastställd i dec. 1935)
296
