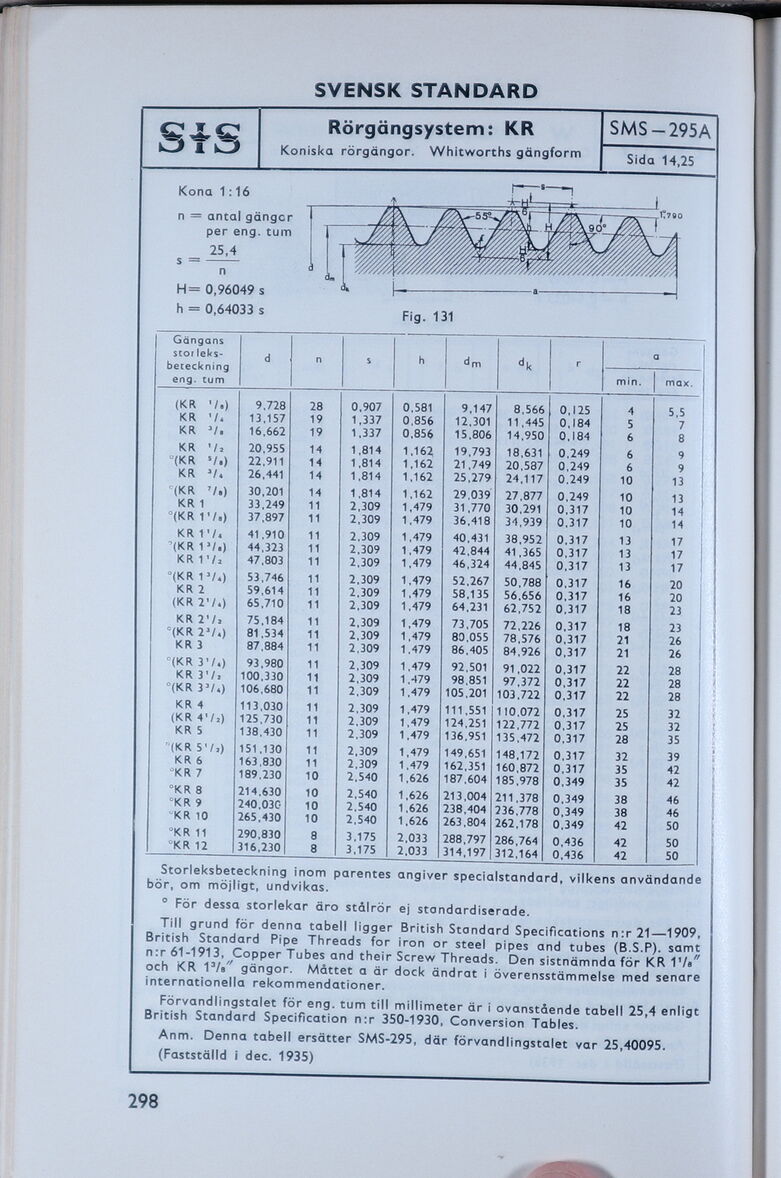

SVENSK STANDARD
cj
O
t o
Rörgängsystem: KR
Koniska rörgängor. Whitworths gängform
SMS —295A
Sida 14,25
Kona 1:16
n = antal gängor
per eng. tum
25.4
s =-
n
H= 0,96049 s
h = 0.64033 s
Fig. 131
Gängans stor
leksbeteckning eng. tum d n s h dm dk r min. a max.
(KR ’/.) 9.728 28 0.907 0,581 9,147 8,566 0,125 4 5,5
KR %lt 13,157 19 1,337 0.856 12,301 11,445 0,184 5 /.. 7
KR 3/e 16,662 19 1,337 0,856 15,806 14,950 0,184 6 8
KR ’/a 20.955 14 1,814 1.16* 19,793 18,631 0,249 6 9
°(KR 5/a) 22.911 14 1,814 1.162 21,749 20,587 0,249 6 9
KR 26.441 14 1.814 1,162 25,279 24,117 0,249 10 13
C(KR 7/.) 30.201 14 1,814 1.162 29.039 27,877 0,249 10 13
KR 1 33.249 11 2,309 1,479 31,770 30,291 0,317 10 14
°(KR V/a) 37,897 11 2,309 1.479 36,418 34,939 0,317 10 14
KR V/4 41,910 11 2,309 1,479 40,431 38,952 0,317 13 17
’(KR V/.) 44,323 11 2,309 1.479 42,844 41,365 0,317 13 17
KR V/a 47,803 11 2,309 1,479 46,324 44,845 0,317 13 17
°(KR V/4) 53,746 11 2,309 1.479 52,267 50,788 0,317 16 20
KR 2 59,614 11 2,309 1.479 58,135 56,656 0,317 16 20
(KR 2’/*) 65,710 11 2,309 1.479 64.231 62,752 0,317 18 23
KRIVa 75.184 11 2,309 1,479 73.705 72,226 0,317 18 23
°(KR 23/*) 81.534 11 2,309 1,479 80,055 78,576 0,317 21 26
KR 3 87,884 11 2,309 1,479 86,405 84,926 0,317 21 26
°(KR 31/*) 93,980 11 2,309 1,479 92,501 91,022 0,317 22 28
KR 3 Va 100,330 11 2,309 1,479 98.851 97,372 0,317 22 28
°(KR 33/4) 106,680 11 2,309 1,479 105,201 103,722 0,317 22 28
KR 4 113,030 11 2,309 1,479 111,551 110,072 0,317 25 32
(KR 4»/a) 125,730 11 2,309 1,479 124,251 122,772 0,317 25 32
KR 5 138,430 11 2,309 1,479 136,951 135,472 0,317 28 35
°(KR 5 1 / a) 151,130 11 2,309 1,479 149,651 148,172 0,317 32 39
KR 6 163.830 11 2,309 1,479 162,351 160,872 0,317 35 42
°KR 7 189,230 10 2,540 1,626 187,604 185,978 0,349 35 42
°KR 8 214,630 10 2,540 1,626 213,004 211,378 0,349 38 46
°KR 9 240.030 10 2,540 1,626 238,404 236,778 0,349 38 46
"KR 10 265.430 10 2,540 1,626 263,804 262,178 0,349 42 50
°KR 11 290.830 8 3.175 2.033 288,797 286,764 0,436 42 50
°KR 12 316.230 8 3,175 2,033 314,197 312,164 0,436 42 50
Storleksbeteckning inom parentes angiver specialstandard, vilkens användande
bör, om möjligt, undvikas.
0 För dessa storlekar äro st&lrör ej standardiserade.
Till grund för denna tabell ligger British Standard Specifications n:r 21—1909,
British Standard Pipe Threads for iron or steel pipes and tubes (B.S.P). samt
n:r 61-1913, Copper Tubes and their Screw Threads. Den sistnämnda för KR VU
och KR 13/*" gängor. Mättet a är dock ändrat i överensstämmelse med senare
internationella rekommendationer.
Förvandlingstalet för eng. tum till millimeter är i ovanstående tabell 25,4 enligt
British Standard Specification n:r 350-1930, Conversion Tables.
Anm. Denna tabell ersätter SMS-295, där förvandlingstalet var 25,40095.
(Fastställd i dec. 1935)
298
