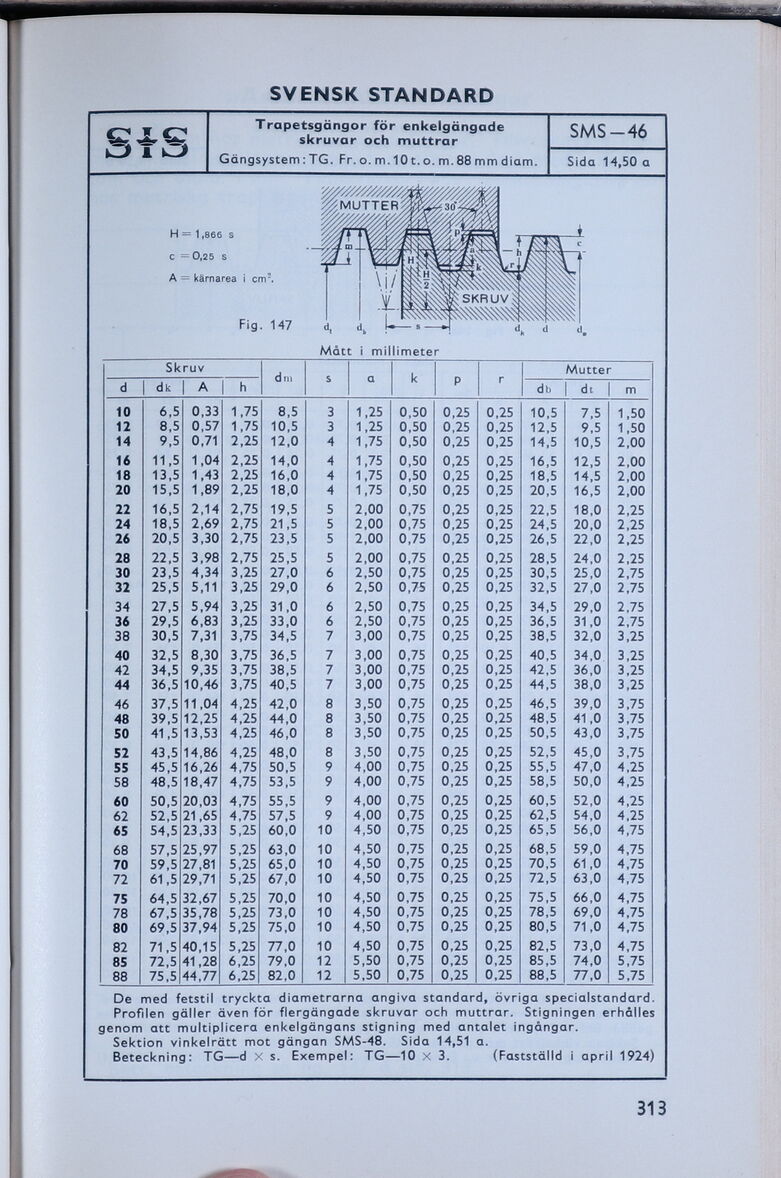

SVENSK STANDARD
CIC
OlO
Trapetsgängor för enkelgängade
skruvar och muttrar
Gängsystem: TG. Fr. o. m. 101, o. m. 88 mm diam.
SMS-46
Sida 14,50 a
H = 1,866 s
c = 0,25 s
A = kärn area i cm5.
Fig. 147
Mått i millimeter
Skruv dm s a k P r Mutter
d dk A h db dt m
10 6,5 0,33 1,75 8,5 3 1,25 0,50 0,25 0,25 10,5 7,5 1,50
12 8,5 0,57 1,75 10,5 3 1,25 0,50 0,25 0,25 12,5 9,5 1,50
14 9,5 0,71 2,25 12,0 4 1,75 0,50 0,25 0,25 14,5 10,5 2,00
16 11,5 1,04 2,25 14,0 4 1,75 0,50 0,25 0,25 16,5 12,5 2,00
18 13,5 1,43 2,25 16,0 4 1,75 0,50 0,25 0,25 18,5 14,5 2,00
20 15,5 1,89 2,25 18,0 4 1,75 0,50 0,25 0,25 20,5 16,5 2,00
22 16,5 2,14 2,75 19,5 5 2,00 0,75 0,25 0,25 22,5 18,0 2,25
24 18,5 2,69 2,75 21,5 5 2,00 0,75 0,25 0,25 24,5 20,0 2,25
26 20,5 3,30 2,75 23,5 5 2,00 0,75 0,25 0,25 26,5 22,0 2,25
28 22,5 3,98 2,75 25,5 5 2,00 0,75 0,25 0,25 28,5 24,0 2,25
30 23,5 4,34 3,25 27,0 6 2,50 0,75 0,25 0,25 30,5 25,0 2,75
32 25,5 5,11 3,25 29,0 6 2,50 0,75 0,25 0,25 32,5 27,0 2,75
34 27,5 5,94 3,25 31,0 6 2,50 0,75 0,25 0,25 34,5 29,0 2,75
36 29,5 6,83 3,25 33,0 6 2,50 0,75 0,25 0,25 36,5 31,0 2,75
38 30,5 7,31 3,75 34,5 7 3,00 0,75 0,25 0,25 38,5 32,0 3,25
40 32,5 8,30 3,75 36,5 7 3,00 0,75 0,25 0,25 40,5 34,0 3,25
42 34,5 9,35 3,75 38,5 7 3,00 0,75 0,25 0,25 42,5 36,0 3,25
44 36,5 10,46 3,75 40,5 7 3,00 0,75 0,25 0,25 44,5 38,0 3,25
46 37,5 11,04 4,25 42,0 8 3,50 0,75 0,25 0,25 46,5 39,0 3,75
48 39,5 12,25 4,25 44,0 8 3,50 0,75 0,25 0,25 48,5 41,0 3,75
50 41,5 13,53 4,25 46,0 8 3,50 0,75 0,25 0,25 50,5 43,0 3,75
52 43,5 14,86 4,25 48,0 8 3,50 0,75 0,25 0,25 52,5 45,0 3,75
55 45,5 16,26 4,75 50,5 9 4,00 0,75 0,25 0,25 55,5 47,0 4,25
58 48,5 18,47 4,75 53,5 9 4,00 0,75 0,25 0,25 58,5 50,0 4,25
60 50,5 20,03 4,75 55,5 9 4,00 0,75 0,25 0,25 60,5 52,0 4,25
62 52,5 21,65 4,75 57,5 9 4,00 0,75 0,25 0,25 62,5 54,0 4,25
65 54,5 23,33 5,25 60,0 10 4,50 0,75 0,25 0,25 65,5 56,0 4,75
68 57,5 25,97 5,25 63,0 10 4,50 0,75 0,25 0,25 68,5 59,0 4,75
70 59,5 27,81 5,25 65,0 10 4,50 0,75 0,25 0,25 70,5 61,0 4,75
72 61,5 29,71 5,25 67,0 10 4,50 0,75 0,25 0,25 72,5 63,0 4,75
75 64,5 32,67 5,25 70,0 10 4,50 0,75 0,25 0,25 75,5 66,0 4,75
78 67,5 35,78 5,25 73,0 10 4,50 0,75 0,25 0,25 78,5 69,0 4,75
80 69,5 37,94 5,25 75,0 10 4,50 0,75 0,25 0,25 80,5 71,0 4,75
82 71,5 40,15 5,25 77,0 10 4,50 0,75 0,25 0,25 82,5 73,0 4,75
85 72,5 41,28 6,25 79,0 12 5,50 0,75 0,25 0,25 85,5 74,0 5,75
88 75,5 44,77 6,25 82,0 12 5,50 0,75 0,25 0,25 88,5 77,0 5,75
De med fetstil tryckta diametrarna angiva standard, övriga specialstandard.
Profilen gäller även för flergängade skruvar och muttrar. Stigningen erhålles
genom att multiplicera enkelgängans stigning med antalet ingångar.
Sektion vinkelrätt mot gängan SMS-48. Sida 14,51 a.
Beteckning: TG—d X s. Exempel: TG—10 x 3. (Fastställd i april 1924)
313
