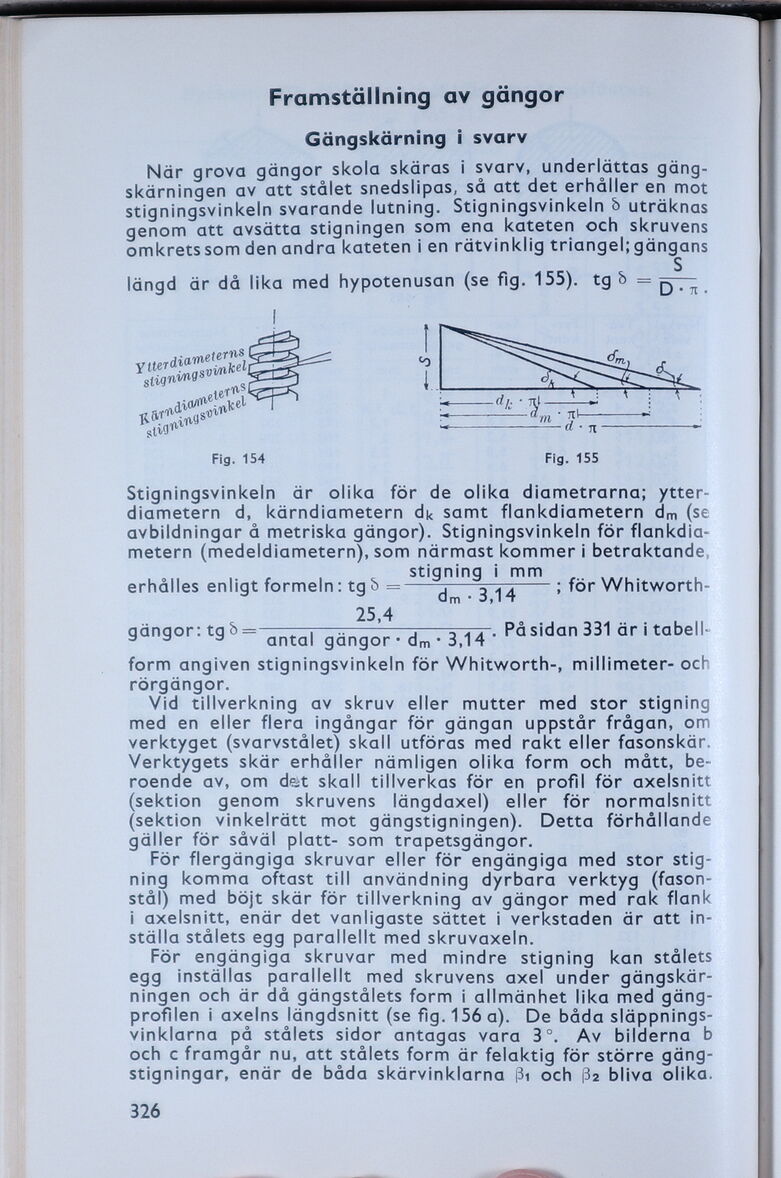

Framställning av gängor
Gängskärning i svarv
När grova gängor skola skäras i svarv, underlättas
gängskärningen av att stålet snedslipas, så att det erhåller en mot
stigningsvinkeln svarande lutning. Stigningsvinkeln & uträknas
genom att avsätta stigningen som ena kateten och skruvens
omkrets som den andra kateten i en rätvinklig triangel; gängans
S
längd är då lika med hypotenusan (se fig. 155). tg b =
Fig. 154
Fig. 155
Stigningsvinkeln är olika för de olika diametrarna;
ytterdiametern d, kärndiametern dk samt flankdiametern dm (se
avbildningar å metriska gängor). Stigningsvinkeln för
flankdiametern (medeldiametern), som närmast kommer i betraktande,
■ ö|, ,. , c stigning i mm ,
erhålles enligt formeln: tg & =—^—^m-; för Whitworth-
25,4
3,14
På sidan 331 är i tabell-
gängor, tg b antal gängor • dm • 3,14 ’
form angiven stigningsvinkeln för Whitworth-, millimeter- och
rörgängor.
Vid tillverkning av skruv eller mutter med stor stigning
med en eller flera ingångar för gängan uppstår frågan, om
verktyget (svarvstålet) skall utföras med rakt eller fasonskär.
Verktygets skär erhåller nämligen olika form och mått,
beroende av, om det skall tillverkas för en profil för axelsnitt
(sektion genom skruvens längdaxel) eller för normalsnitt
(sektion vinkelrätt mot gängstigningen). Detta förhållande
gäller för såväl platt- som trapetsgängor.
För flergängiga skruvar eller för engängiga med stor
stigning komma oftast till användning dyrbara verktyg
(fasonstål) med böjt skär för tillverkning av gängor med rak flank
i axelsnitt, enär det vanligaste sättet i verkstaden är att
inställa stålets egg parallellt med skruvaxeln.
För engängiga skruvar med mindre stigning kan stålets
egg inställas parallellt med skruvens axel under
gängskärningen och är då gängstålets form i allmänhet lika med
gängprofilen i axelns längdsnitt (se fig. 156 a). De båda
släppnings-vinklarna på stålets sidor antagas vara 3°. Av bilderna b
och c framgår nu, att stålets form är felaktig för större
gängstigningar, enär de båda skärvinklarna ßi och ß2 bliva olika.
326
