verktyg med stor skärförmåga och lång livslängd, samtidigt
som noggrant arbete erhålles. För slipning, där stor
noggrannhet erfordras, användas slipskivor med profil, som
motsvarar verktygets form. För masstillverkning, där det gäller
att erhålla stor tillverkning på kortaste tid, användas skivor
som hava flera profiler bredvid varandra. Då gängan kan
in-slipas i det redan genomhärdade materialet, är
formförändringen, som uppstår vid härdningen, lätt att borttaga,
vilket är till stor fördel, när det gäller tillverkning av
gängverktyg, såsom gängtappar etc.

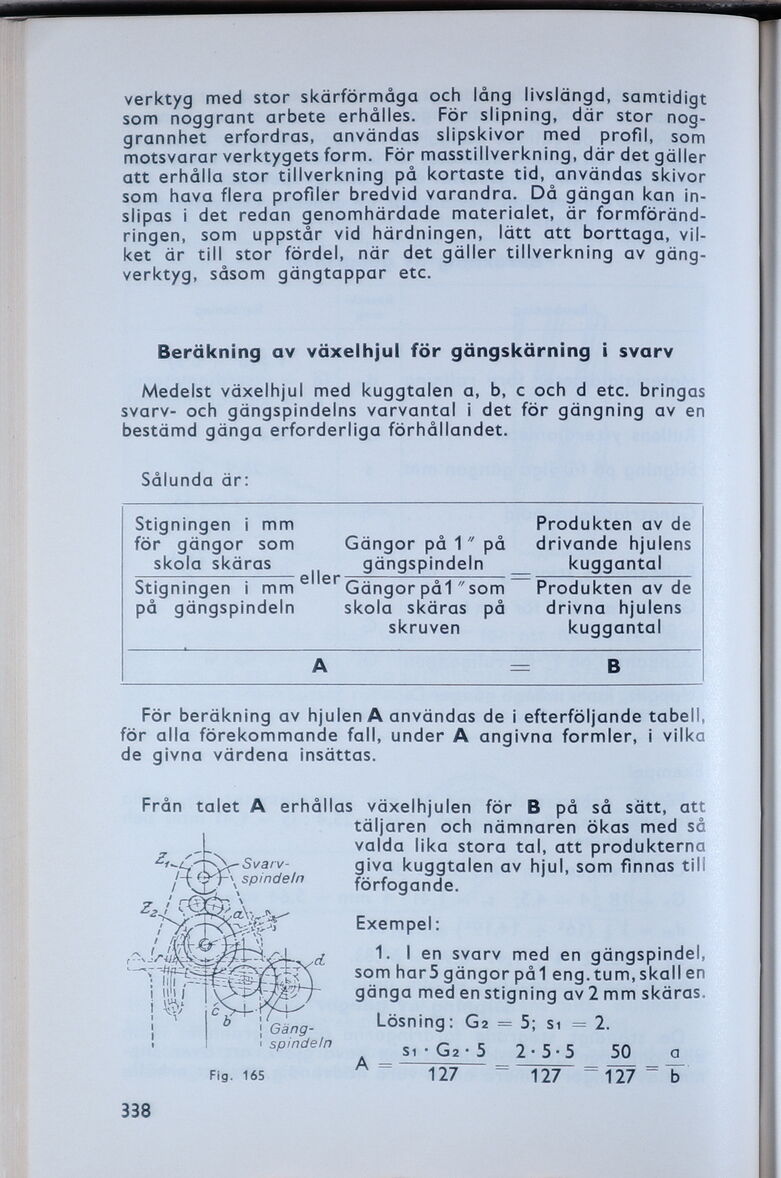

Beräkning av växelhjul för gängskärning i svarv
Medelst växelhjul med kuggtalen a, b, c och d etc. bringas
svarv- och gängspindelns varvantal i det för gängning av en
bestämd gänga erforderliga förhållandet.
Sålunda är:
Stigningen i mm för gängor som skola skäras Gängor på 1" på gängspindeln Produkten av de drivande hjulens kuggantal
Stigningen i mm på gängspindeln 1 Gängor på1 "som skola skäras på skruven Produkten av de drivna hjulens kuggantal
A B
För beräkning av hjulen A användas de i efterföljande tabell,
för alla förekommande fall, under A angivna formler, i vilka
de givna värdena insättas.
Från talet A erhållas växelhjulen för B på så sätt, att
täljaren och nämnaren ökas med så
valda lika stora tal, att produkterna
giva kuggtalen av hjul, som finnas till
förfogande.
Exempel:
1. I en svarv med en gängspindel,
som har5 gängor på1 eng.tum, skall en
gänga med en stigning av 2 mm skäras.
Lösning: G2 = 5; si = 2.
si • G2 • 5 2-5-5 50 a
A~ 127 ~ 127 =127 =¥
[-Gängspindeln-]
{+Gäng-
spindeln+}
338
Fig. 165
