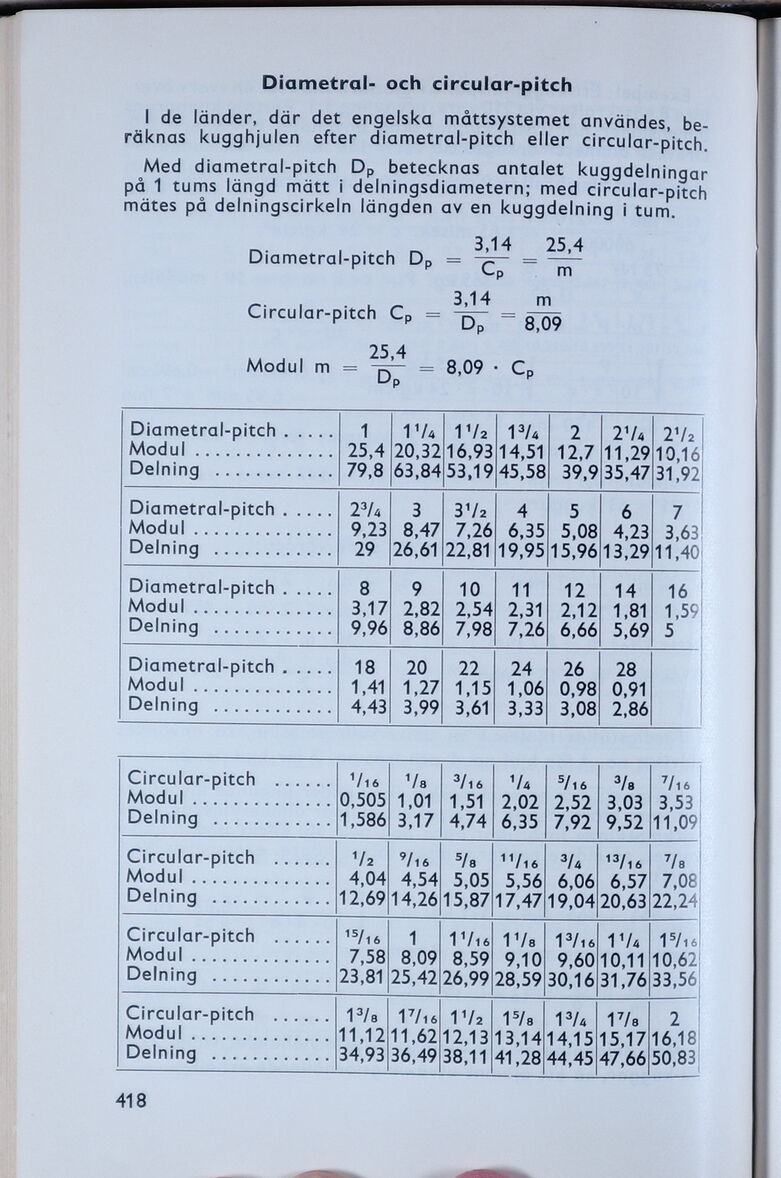

Diametral- och circular-pitch
I de länder, där det engelska måttsystemet användes,
beräknas kugghjulen efter diametral-pitch eller circular-pitch.
Med diametral-pitch Dp betecknas antalet kuggdelningar
på 1 tums längd mätt i delningsdiametern; med circular-pitch
mätes på delningscirkeln längden av en kuggdelning i tum.
, . L r. 3,14 25,4
Diametral-pitch Dp = =
, , „ 3,14 m
Circular-pitch Cp = -q- = g-^
25,4
Modul m = -=r- = 8,09 • C„
up
Diametral-pitch..... 1 VU 1V2 VU 2 2V« 2V2
Modul.............. 25,4 20,32 16,93 14,51 12,7 11,29 10,16
Delning ............ 79,8 63,84 53,19 45,58 39,9 35,47 31,92
Diametral-pitch..... 23/4 3 3V2 4 5 6 7
Modul.............. 9,23 8,47 7,26 6,35 5,08 4,23 3,63
Delning ............ 29 26,61 22,81 19,95 15,96 13,29 11,40|
Diametral-pitch..... 8 9 10 11 12 14 16K
Modul.............. 3,17 2,82 2,54 2,31 2,12 1,81 1,59
Delning ............ 9,96 8,86 7,98 7,26 6,66 5,69 5
Diametral-pitch .... 18 20 22 24 26 28
Modul.............. 1,41 1,27 1,15 1,06 0,98 0,91
Delning ............ 4,43 3,99 3,61 3,33 3,08 2,86
Circular-pitch ...... 1/l6 V« 3/l6 Va S/l6 3/a 7/l6
Modul.............. 0,505 1,01 1,51 2,02 2,52 3,03 3,53
Delning ............ 1,586 3,17 4,74 6,35 7,92 9,52 11,09!
Circular-pitch ...... Va 9/l« 5/« "/i« 3U 13/l6 Vb|
Modul.............. 4,04 4,54 5,05 5,56 6,06 6,57 7,08|
Delning ............ 12,69 14,26 15,87 17,47 19,04 20,63 22,24
Circular-pitch ...... 15/l6 1 V tu 1V« 13/l6 1V4 1S/l6
Modul.............. 7,58 8,09 8,59 9,10 9,60 10,11 10,62
Delning ............ 23,81 25,42 26,99 28,59 30,16 31,76 33,56
Circular-pitch ...... 13/s 17/l6 1Va 15/a 13/4 17/s 2
Modul.............. 11,12 11,62 12,13 13,14 14,15 15,17 16,18
Delning ............ 34,93 36,49 38,11 41,28 44,45 47,66 50,83
418
