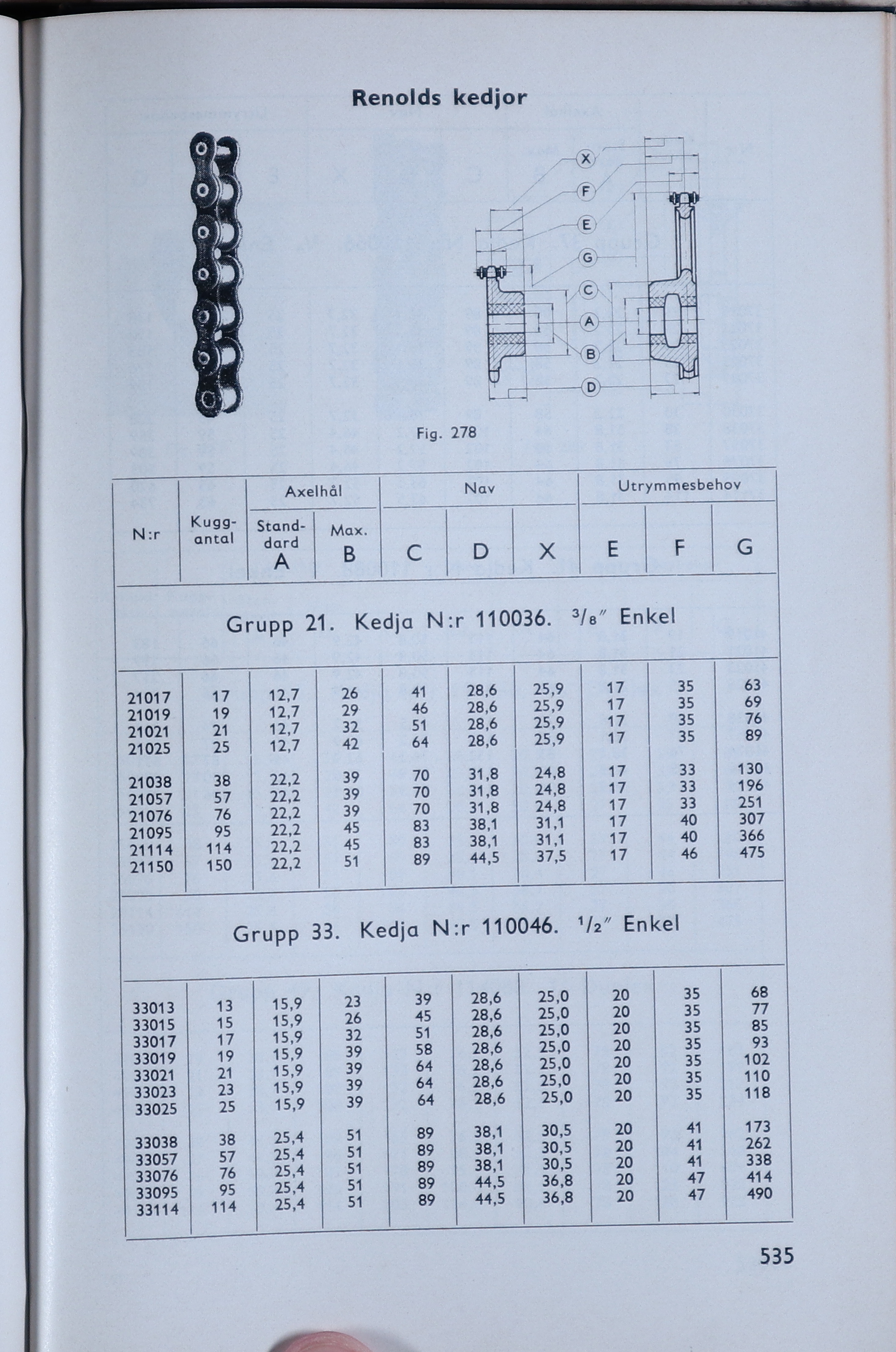

Renolds kedjor
Fig. 278
Axel hål Nav Utrymmesbehov
N:r [-Kuggantal Stand-dard-] {+Kugg- antal Stand- dard+} A Max. B c D X E F G
Grupp 21. Kedja N:r 110036. 3U" Enkel
21017 17 12,7 26 41 28,6 25,9 17 35 63
21019 19 12,7 29 46 28,6 25,9 17 35 69
21021 21 12,7 32 51 28,6 25,9 17 35 76
21025 25 12,7 42 64 28,6 25,9 17 35 89
21038 38 22,2 39 70 31,8 24,8 17 33 130
21057 57 22,2 39 70 31,8 24,8 17 33 196
21076 76 22,2 39 70 31,8 24,8 17 33 251
21095 95 22,2 45 83 38,1 31,1 17 40 307
21114 114 22,2 45 83 38,1 31,1 17 40 366
21150 150 22,2 51 89 44,5 37,5 17 46 475
Grupp 33. Kedja N:r 110046. V2" Enkel
33013 13 15,9 23 39 28,6 25,0 20 35 68
330 5 15 15 9 26 45 28,6 25,0 20 35 77
33017 17 15 9 32 51 28,6 25,0 20 35 85
33019 19 15,9 39 58 28,6 25,0 20 35 93
33021 21 15,9 39 64 28,6 25,0 20 35 102
33023 23 15,9 39 64 28,6 25,0 20 35 110
33025 25 15,9 39 64 28,6 25,0 20 35 118
33038 38 25,4 51 89 38,1 30,5 20 41 173
33057 57 254 51 89 38,1 30,5 20 41 262
33076 76 25 4 51 89 38,1 30,5 20 41 338
33095 95 25,4 51 89 44,5 36,8 20 47 414
33114 114 25,4 51 89 44,5 36,8 20 47 490
535
