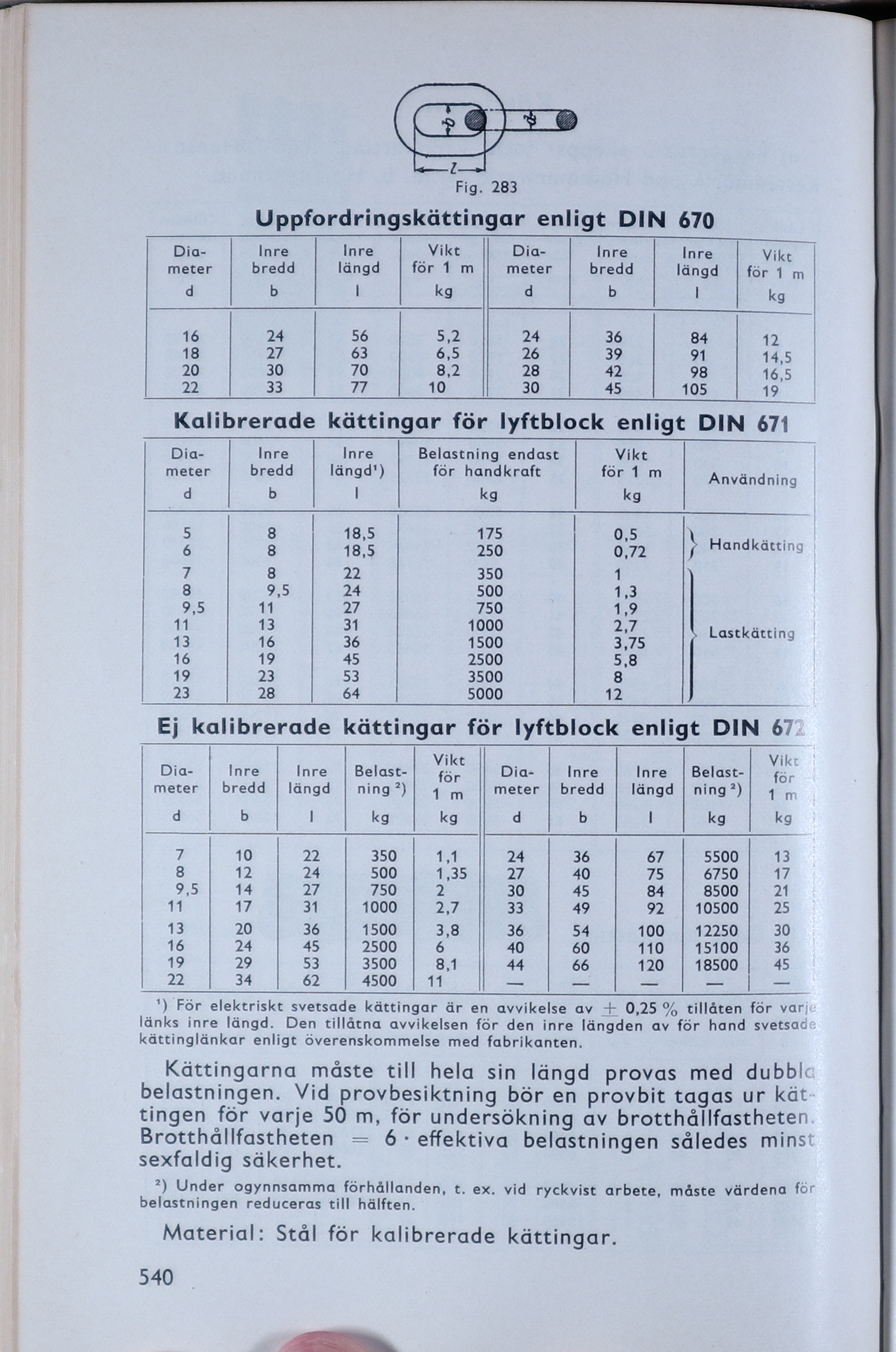

Fig. 283
Uppfordringskättingar enligt DIN 670
[-Diameter-]
{+Dia- meter+} d Inre bredd b Inre längd I Vikt för 1 m kg
16 24 56 5,2
18 27 63 6,5
20 30 70 8,2
22 33 77 10
Kalibrerade kättingar för lyftblock enligt DIN 671
[-Diameter-]
{+Dia-
meter+}
d
Inre
bredd
b
Inre
längd1)
I
Belastning endast
för handkraft
kg
Vikt
för 1 m
kg
Användning
5 8 18,5 175 0,5
6 8 18,5 250 0,72
7 8 22 350 1
8 9,5 24 500 1,3
9,5 11 27 750 1,9
11 13 31 1000 2,7
13 16 36 1500 3,75
16 19 45 2500 5,8
19 23 53 3500 8
23 28 64 5000 12
Handkätting
l Lastkätting
Ej kalibrerade kättingar för lyftblock enligt DIN 67
[-Diameter-]
{+Dia- meter+} d Inre bredd b Inre längd 1 [-Belastning-] {+Belast- ning+} 2) kg Vikt för 1 m kg
7 10 22 350 1,1
8 12 24 500 1,35
9,5 14 27 750 2
11 17 31 1000 2,7
13 20 36 1500 3,8
16 24 45 2500 6
19 29 53 3500 8,1
22 34 62 4500 11
För elektriskt svetsade kättingar är en avvikelse av +. 0,25 % tillåten för varje
länks inre längd. Den tillåtna avvikelsen för den inre längden av för hand svetsade
kättinglänkar enligt överenskommelse med fabrikanten.
Kättingarna måste till hela sin längd provas med dubble
belastningen. Vid provbesiktning bör en provbit tagas ur kät
tingen för varje 50 m, för undersökning av brotthållfastheten.
Brotthållfastheten = 6 • effektiva belastningen således minst
sexfaldig säkerhet.
2) Under ogynnsamma förhållanden, t. ex. vid ryckvist arbete, måste värdena för
belastningen reduceras till hälften.
Material: Stål för kalibrerade kättingar.
540
24 36 84 12
26 39 91 14,5
28 42 98 16,5
30_45_105 19
24 36 67 5500 13
27 40 75 6750 17
30 45 84 8500 21
33 49 92 10500 25
36 54 100 12250 30
40 60 110 15100 36
44 66 120 18500 45
