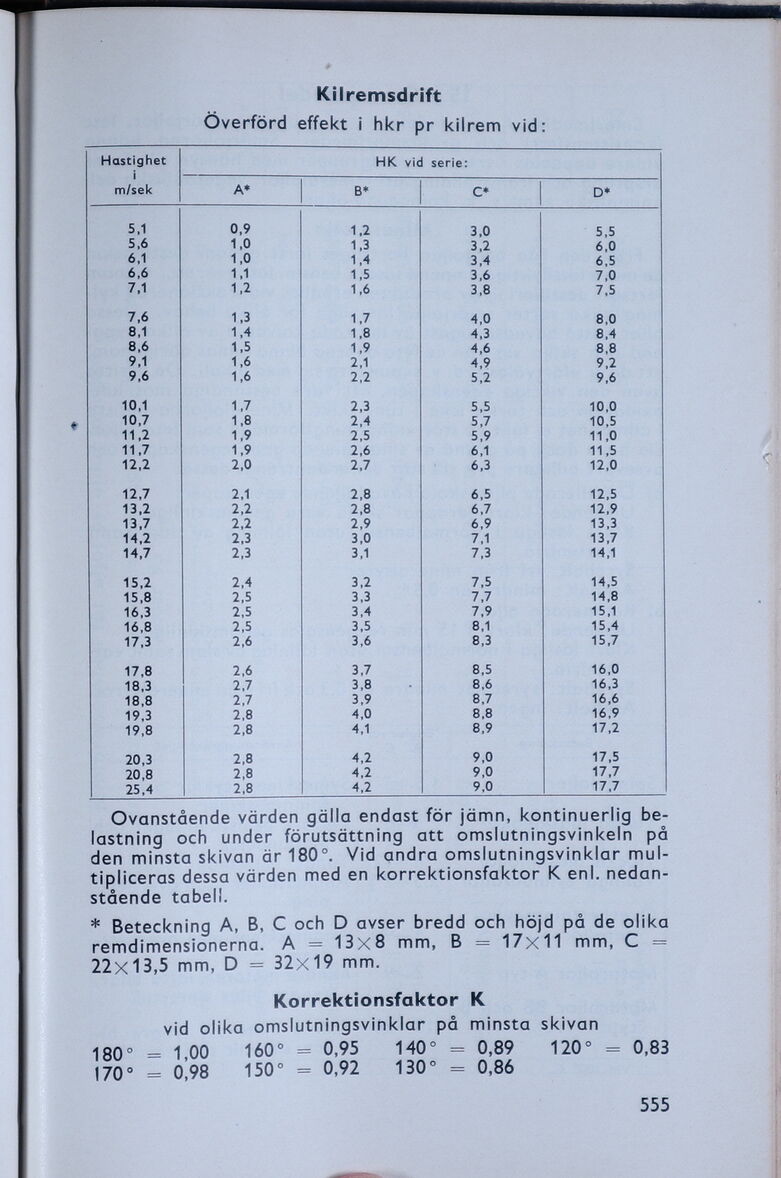

Kilremsdrift
Överförd effekt i hkr pr kilrem vid:
Hastighet i m/sek HK vid serie:
A* B* C* D*
5,1 0,9 1,2 3,0 5,5
5,6 1,0 1,3 3,2 6,0
6,1 1,0 1,4 3,4 6,5
6,6 1,1 1,5 3,6 7,0
7,1 1,2 1,6 3,8 7,5
7,6 1,3 1,7 4,0 8,0
8,1 1,4 1,8 4,3 8,4
8,6 1,5 1,9 4,6 8,8
9.1 1,6 2,1 4,9 9,2
9,6 1,6 2,2 5,2 9,6
10,1 1,7 2,3 5,5 10,0
10,7 1,8 2,4 5,7 10,5
11,2 1,9 2,5 5,9 11,0
11,7 1,9 2,6 6,1 11,5
12,2 2,0 2,7 6,3 12,0
12,7 2,1 2,8 6,5 12,5
13,2 2,2 2,8 6,7 12,9
13,7 2,2 2,9 6,9 13,3
14,2 2,3 3,0 7,1 13,7
14,7 2,3 3,1 7,3 14,1
15,2 2,4 3,2 7,5 14,5
15,8 2,5 3,3 7,7 14,8
16,3 2,5 3,4 7,9 15,1
16,8 2,5 3,5 8,1 15,4
17,3 2,6 3,6 8,3 15,7
17,8 2,6 3,7 8,5 16,0
18,3 2,7 3,8 8,6 16,3
18,8 2,7 3,9 8,7 16,6
19,3 2,8 4,0 8,8 16,9
19,8 2,8 4,1 8,9 17,2
20,3 2,8 4,2 9,0 17,5
20,8 2,8 4,2 9,0 17,7
25,4 2,8 4,2 9,0 17,7
Ovanstående värden gälla endast för jämn, kontinuerlig
belastning och under förutsättning att omslutningsvinkeln på
den minsta skivan är 180°. Vid andra omslutningsvinklar
multipliceras dessa värden med en korrektionsfaktor K enl.
nedanstående tabell.
* Beteckning A, B, C och D avser bredd och höjd på de olika
remdimensionerna. A = 13x8 mm, B = 17x11 mm, C =
22x13,5 mm, D = 32x19 mm.
Korrektionsfaktor K
vid olika omslutningsvinklar på minsta skivan
180° = 1,00 160° = 0,95 140° = 0,89 120° = 0,83
170° = 0,98 150° = 0,92 130° = 0,86
