och tråd hållas i rotation under upptagningens gång. Denna
anordning är nödvändig, därför att kristallkornen i upphettade
metaller i allmänhet spontant tillväxa. För att de skola intaga
tillräckligt många olika lägen, för att ett fullständigt
linjefotogram skall erhållas, måste de sålunda kontinuerligt vridas.
Kamerans lock är av ebonit, varigenom rotationsanordningen
är elektriskt isolerad från kameraväggen. En elektrisk ström
kan sålunda bringas att passera tråden, och genom att reglera
dennas styrka kan önskad temperatur ernås. Tråden kan
observeras genom öppningen i kameraväggen, som är täckt
av ett täckglas, och dess temperatur kan skattas medelst
optisk pyrometer av Holborn-Kurlbaums typ. Till undvikande
av provets oxidation är kameran fylld med vätgas, och dess
uppvärmning förhindras medelst kylvatten, som
genomströmmar mässingsdosor, som täcka lock och botten. Filmen, som
är inlagd i ett ljustätt papperskuvert, är fastspänd omkring
den övre kylcylindern; en pappersskärm, fastsatt å den undre
kylcylindern, tjänstgör som skydd mot värmestrålningen. Mitt
framför utgångsöppningen är ett hål slaget i film och kuvert,
och dettas kanter tillslutas ljustätt av en ringformig
mässingsskruv.
För exaktare
uppmätning av
kristallgitterdimensioner, än vad
ovan beskrivna
filmkameror medgiva, har
använts en anordning, som
schematiskt
åskådliggöres i Fig. 2. Genom
en tub med tvenne
bländare infaller ett
röntgenljusknippe, som är
endast 0.2 mm brett och
1 mm högt, mot en
planpolerad yta av provet,

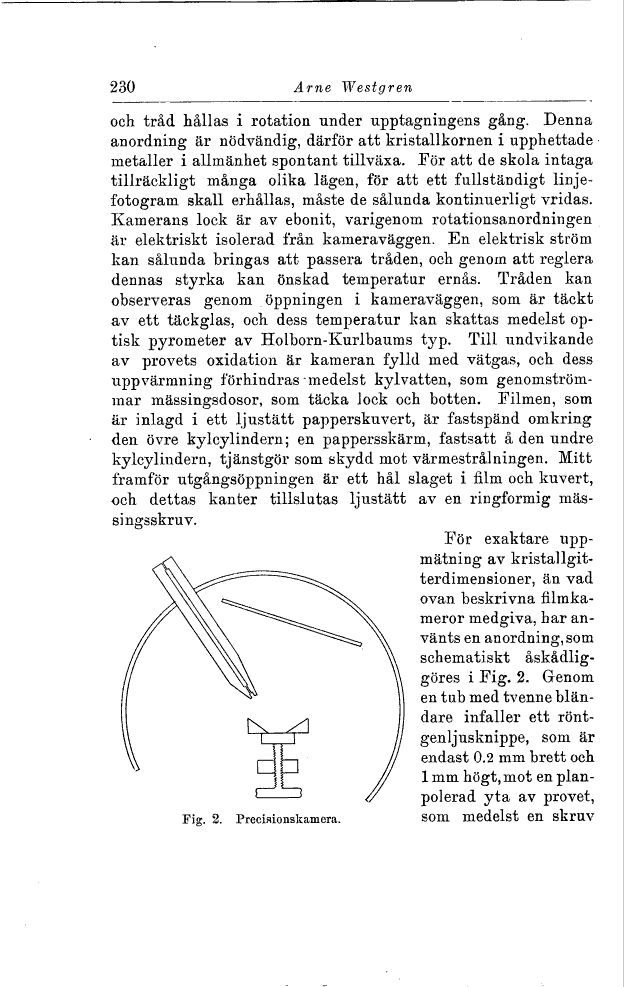

Fig. 2. Precisionskamera. som medelst en skruv
