stället för 1/4 våglängd. Detta gäller dock endast för trycksystem, som äro symmetriska i förhållande till två mot varandra vinkelräta riktningar, eljest är fasskillnaden beroende av intensitetsfördelningen inom trycksystemet och av trycksystemets hastighet. Utanför gränsplanen ansluta enkla vågor, som utgöra den kontinuerliga fortsättningen av det vågsystem, som bildas genom sammansättning av de transversella och de divergerande vågorna innanför gränsplanen. I projektionen på

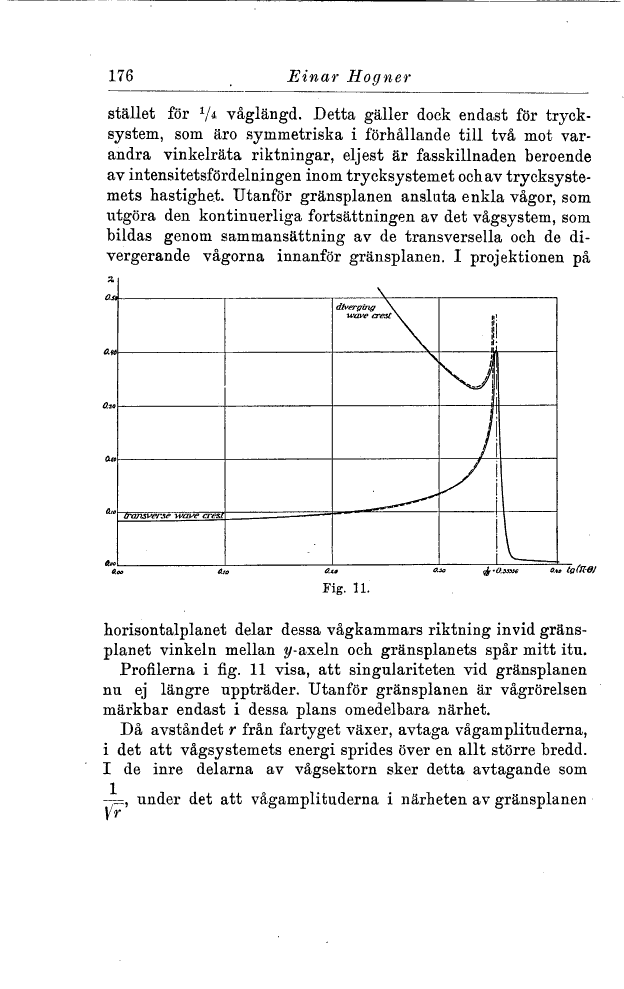

Fig. 11.
horisontalplanet delar dessa vågkammars riktning invid gränsplanet vinkeln mellan ^/-axeln och gränsplanets spår mitt itu.
Profilerna i fig. 11 visa, att singulariteten vid gränsplanen nu ej längre uppträder. Utanför gränsplanen är vågrörelsen märkbar endast i dessa plans omedelbara närhet.
Då avståndet r från fartyget växer, avtaga vågamplituderna, i det att vågsystemets energi sprides över en allt större bredd. I de inre delarna av vågsektorn sker detta avtagande som
—, under det att vågamplituderna i närheten av gränsplanen
yr
