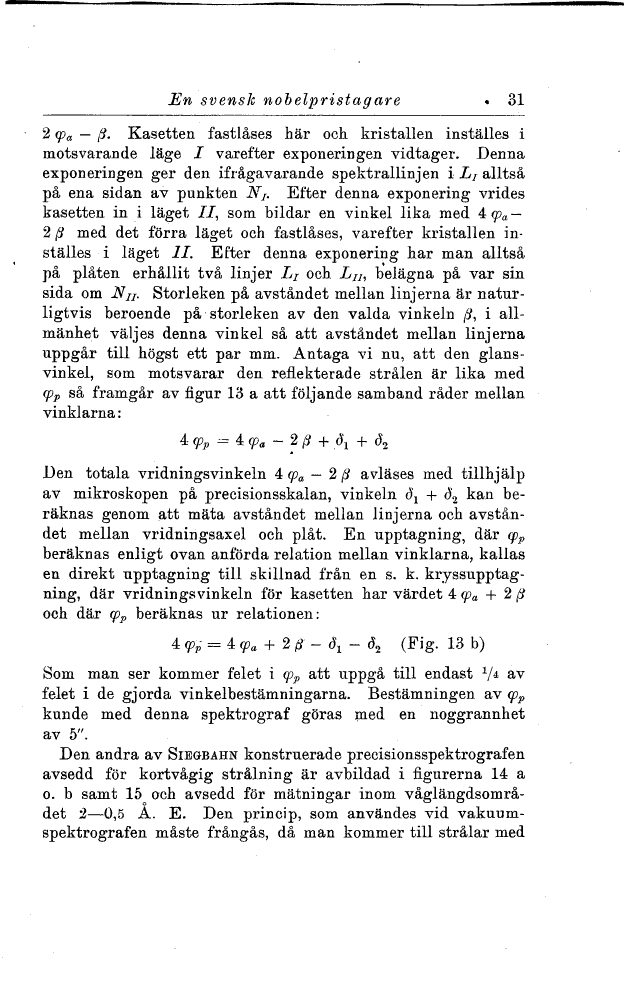

2 (fa — fi- Kasetten fastlåses här och kristallen inställes i
motsvarande läge I varefter exponeringen vidtager. Denna
exponeringen ger den ifrågavarande spektrallinjen i LT alltså
på ena sidan av punkten Nf. Efter denna exponering vrides
kasetten in i läget II, som bildar en vinkel lika med 4o9a —
2 /? med det förra läget och fastlåses, varefter kristallen
inställes i läget II. Efter denna exponering har man alltså
på plåten erhållit två linjer Lj och LIh belägna på var sin
sida om Nn. Storleken på avståndet mellan linjerna är
naturligtvis beroende på storleken av den valda vinkeln /?, i
allmänhet väljes denna vinkel så att avståndet mellan linjerna
uppgår till högst ett par mm. Antaga vi nu, att den
glansvinkel, som motsvarar den reflekterade strålen är lika med
q)p så framgår av figur 13 a att följande samband råder mellan
vinklarna:
4 <pp - 4 cpa - 2 p + d1 + d2
Den totala vridningsvinkeln 4 q?a — 2 (3 avläses med tillhjälp
av mikroskopen på precisionsskalan, vinkeln d1 + ö2 kan
beräknas genom att mäta avståndet mellan linjerna och
avståndet mellan vridningsaxel och plåt. En upptagning, där cpp
beräknas enligt ovan anförda relation mellan vinklarna, kallas
en direkt upptagning till skillnad från en s. k.
kryssupptagning, där vridningsvinkeln för kasetten har värdet 4 cpa + 2 /?
och där cpp beräknas ur relationen:
4 cpv = 4 <pa + 2 p - d1 - å2 (Fig. 13 b)
Som man ser kommer felet i cpp att uppgå till endast V4 av
felet i de gjorda vinkelbestämningarna. Bestämningen av cpp
kunde med denna spektrograf göras med en noggrannhet
av 5".
Den andra av Siegbahn konstruerade precisionsspektrografen
avsedd för kortvågig strålning är avbildad i figurerna 14 a
o. b samt 15 och avsedd för mätningar inom
våglängdsområdet 2—0,5 A. E. Den princip, som användes vid
vakuumspektrografen måste frångås, då man kommer till strålar med
