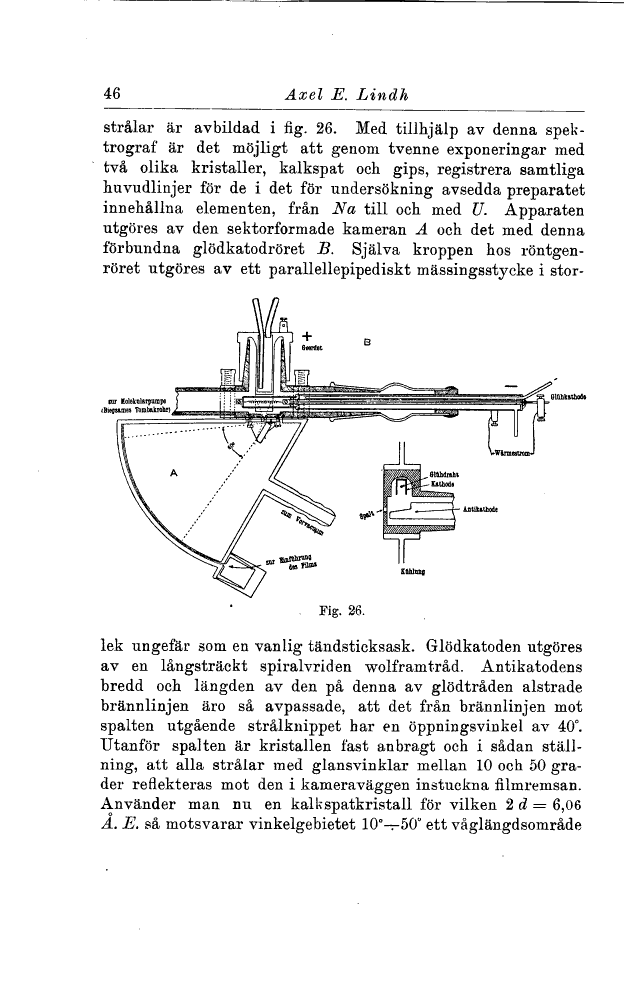

strålar är avbildad i fig. 26. Med tillhjälp av denna
spektrograf är det möjligt att genom tvenne exponeringar med
två olika kristaller, kalkspat och gips, registrera samtliga
huvudlinjer för de i det för undersökning avsedda preparatet
innehållna elementen, från Na till och med U. Apparaten
utgöres av den sektorformade kameran A och det med denna
förbundna glödkatodröret B. Själva kroppen hos
röntgenröret utgöres av ett parallellepipediskt mässingsstycke i stor-
. Fig. 26.
lek ungefär som en vanlig tändsticksask. Glödkatoden utgöres
av en långsträckt spiralvriden wolframtråd. Antikatodens
bredd och längden av den på denna av glödtråden alstrade
brännlinjen äro så avpassade, att det från brännlinjen mot
spalten utgående strålknippet har en öppningsvinkel av 40°.
Utanför spalten är kristallen fast anbragt och i sådan
ställning, att alla strålar med glansvinklar mellan 10 och 50
grader reflekteras mot den i kameraväggen instuckna filmremsan.
Använder man nu en kalkspatkristall för vilken 2 d — 6,06
A. E. så motsvarar vinkelgebietet 10°—50° ett våglängdsområde
