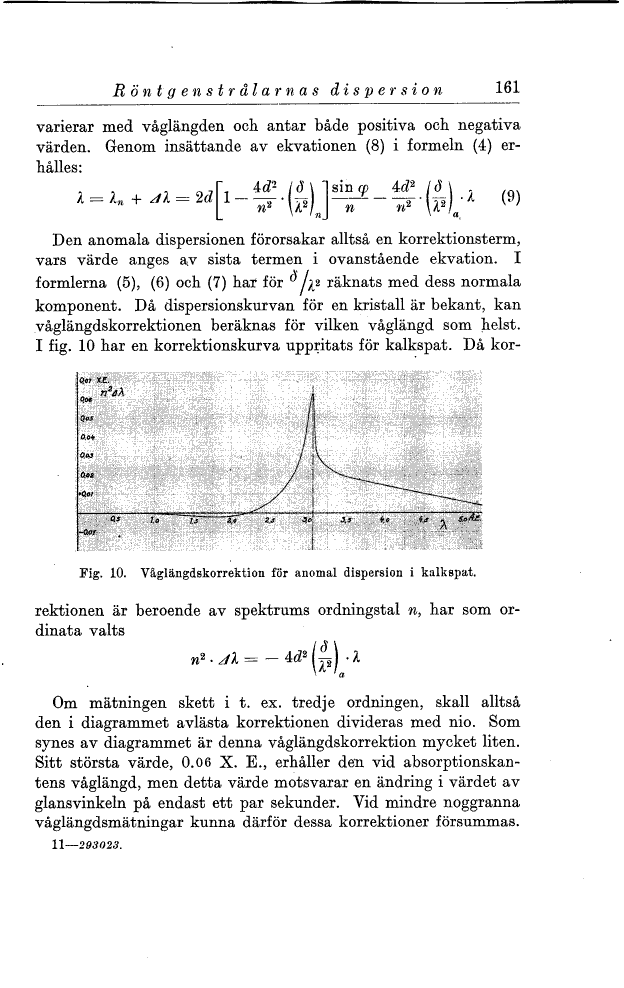

Full resolution (TIFF) - On this page / på denna sida - Röntgenstrålarnas dispersion av docent A. Larsson
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
varierar med våglängden och antar både positiva och negativa
värden. Genom insättande av ekvationen (8) i formeln (4)
erhålles:
« . , 07[\ 4d2 Mvlsincp 4d2 (ö\ . /m
A = A„ + ^ = 2^1 - ^ . (^)J-/ - • (f)a- A (9)
Den anomala dispersionen förorsakar alltså en korrektionsterm,
vars värde anges av sista termen i ovanstående ekvation. I
formlerna (5), (6) och (7) har för ^ jp räknats med dess normala
komponent. Då dispersionskurvan för en kristall är bekant, kan
våglängdskorrektionen beräknas för vilken våglängd som helst.
I fig. 10 har en korrektionskurva uppritats för kalkspat. Då kor-
0,97 X.Z.
Fig. 10. Våglängdskorrektion för anomal dispersion i kalkspat.
rektionen är beroende av spektrums ordningstal n, har som
ordinata valts
Om mätningen skett i t. ex. tredje ordningen, skall alltså
den i diagrammet avlästa korrektionen divideras med nio. Som
synes av diagrammet är denna våglängdskorrektion mycket liten.
Sitt största värde, 0.06 X. E., erhåller den vid
absorptionskantens våglängd, men detta värde motsvarar en ändring i värdet av
glansvinkeln på endast ett par sekunder. Vid mindre noggranna
våglängdsmätningar kunna därför dessa korrektioner försummas.
11—293023.
