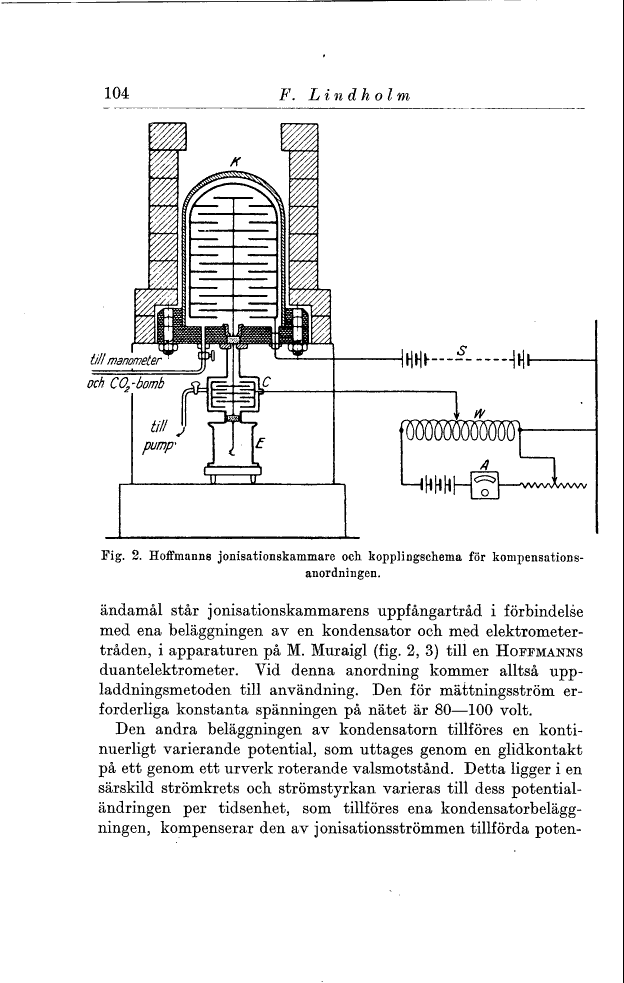

Fig. 2. Hoffmanns jonisationskammare och kopplingschema för
kompensationsanordningen.
ändamål står jonisationskammarens uppfångartråd i förbindelse
med ena beläggningen av en kondensator och med
elektrometertråden, i apparaturen på M. Muraigl (fig. 2, 3) till en Hoffmanns
duantelektrometer. Vid denna anordning kommer alltså
uppladdningsmetoden till användning. Den för mättningsström
erforderliga konstanta spänningen på nätet är 80—100 volt.
Den andra beläggningen av kondensatorn tillföres en
kontinuerligt varierande potential, som uttages genom en glidkontakt
på ett genom ett urverk roterande valsmotstånd. Detta ligger i en
särskild strömkrets och strömstyrkan varieras till dess
potentialändringen per tidsenhet, som tillföres ena
kondensatorbeläggningen, kompenserar den av jonisationsströmmen tillförda poten-
