Full resolution (TIFF) - On this page / på denna sida - Röntgenkristallografiska undersökningar av legeringars konstitution av prof. A. Westgren
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

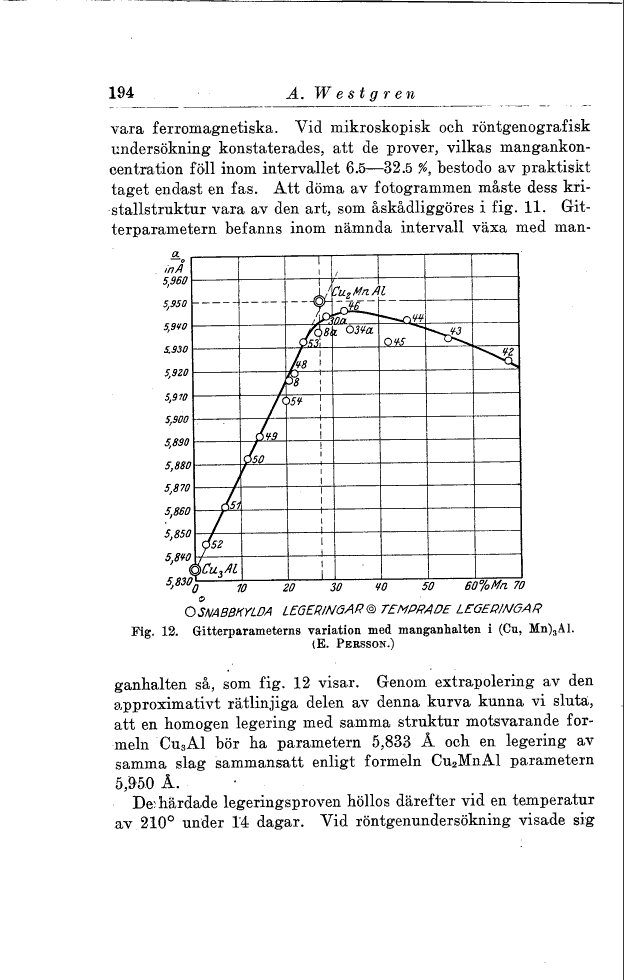

vara feriomagnetiska. Vid mikroskopisk och röntgenografisk
undersökning konstaterades, att de prover, vilkas
mangankoncentration föll inom intervallet 6.5-—32.5 %, bestodo av praktiskt
taget endast en fas. Att döma av fotogrammen måste dess
kristallstruktur vara av den art, som åskådliggöres i fig. 11.
Gitterparametern befanns inom nämnda intervall växa med man-
Fig. 12. Gitterparameterns variation med manganhalten i (Cu, Mn)3Al.
(E. Persson.)
ganhalten så, som fig. 12 visar. Genom extrapolering av den
approximativt rätlinjiga delen av denna kurva kunna vi sluta,
att en homogen legering med samma struktur motsvarande
formeln Cu3Al bör ha parametern 5,833 Å och en legering av
samma slag sammansatt enligt formeln Cu2MnAl parametern
5,950 Å.
De;härdade legeringsproven höllos därefter vid en temperatur
av 210° under 14 dagar. Vid röntgenundersökning visade sig
<< prev. page << föreg. sida << >> nästa sida >> next page >>
