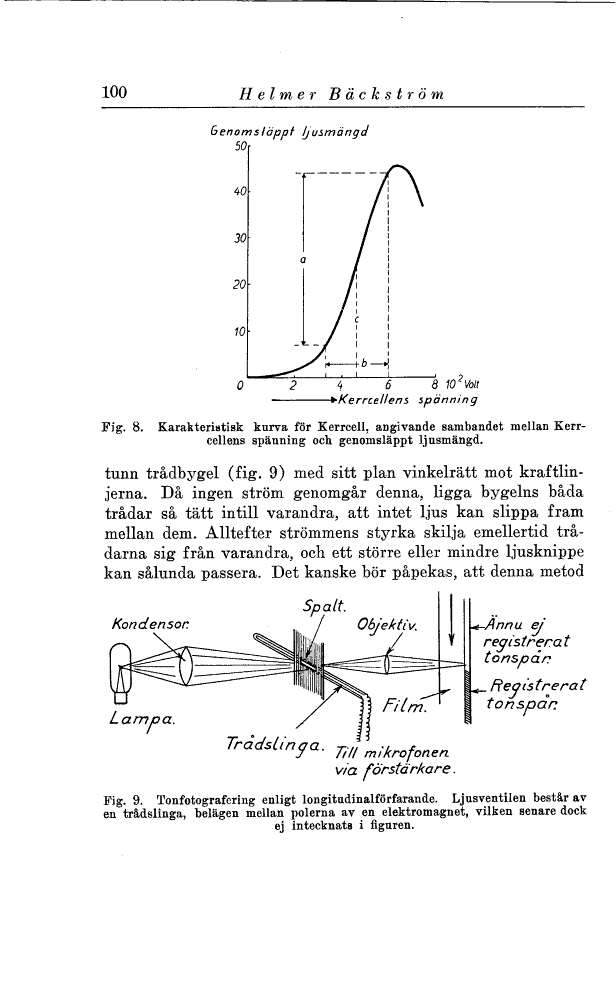

Fig. 8. Karakteristisk kurva för Kerrcell, angivande sambandet mellan
Kerrcellens spänning och genomsläppt ljusmängd.
tunn trådbygel (fig. 9) med sitt plan vinkelrätt mot
kraftlinjerna. Då ingen ström genomgår denna, ligga bygelns båda
trådar så tätt intill varandra, att intet ljus kan slippa fram
mellan dem. Alltefter strömmens styrka skilja emellertid
trådarna sig från varandra, och ett större eller mindre ljusknippe
kan sålunda passera. Det kanske bör påpekas, att denna metod
Fig. 9. Tonfotografering enligt longitudinalförfarande. Ljusventilen består av
en trådslinga, belägen mellan polerna av en elektromagnet, vilken senare dock
ej intecknats i figuren.
