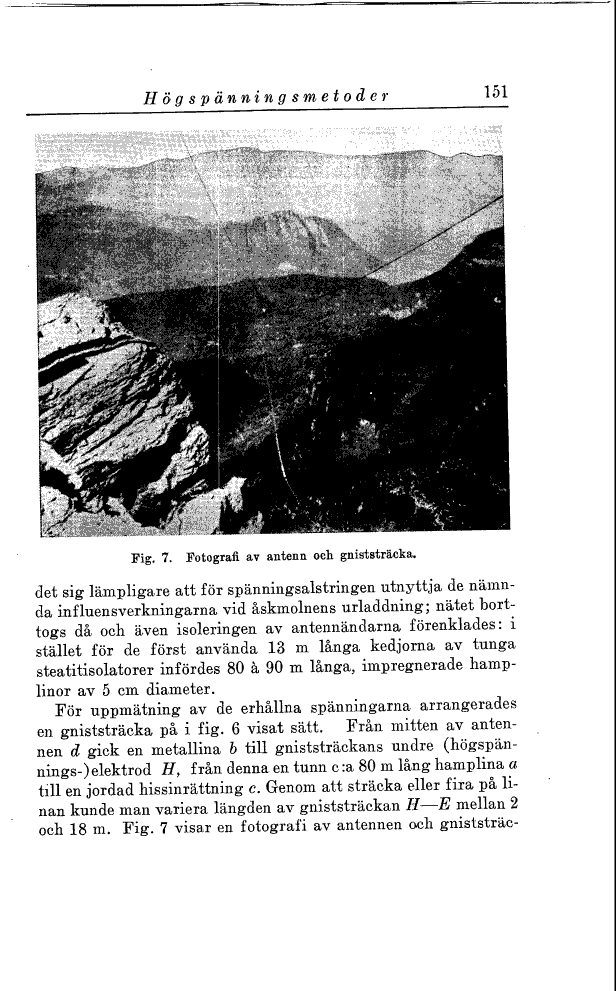

Fig. 7. Fotografi av antenn och gniststräcka.
det sig lämpligare att för spänningsalstringen utnyttja de
nämnda influensverkningarna vid åskmolnens urladdning; nätet
borttogs då och även isoleringen av antennändarna förenklades: i
stället för de först använda 13 m långa kedjorna av tunga
steatitisolatorer infördes 80 å 90 m långa, impregnerade
hamplinor av 5 cm diameter.
För uppmätning av de erhållna spänningarna arrangerades
en gniststräcka på i fig. 6 visat sätt. Från mitten av
antennen d gick en metallina b till gniststräckans undre
(högspännings-) elektrod AT, från denna en tunn c :a 80 m lång hamplina a
till en jordad hissinrättning c. Genom att sträcka eller fira på
linan kunde man variera längden av gniststräckan H—E mellan 2
och 18 m. Fig. 7 visar en fotografi av antennen och gniststräc-
