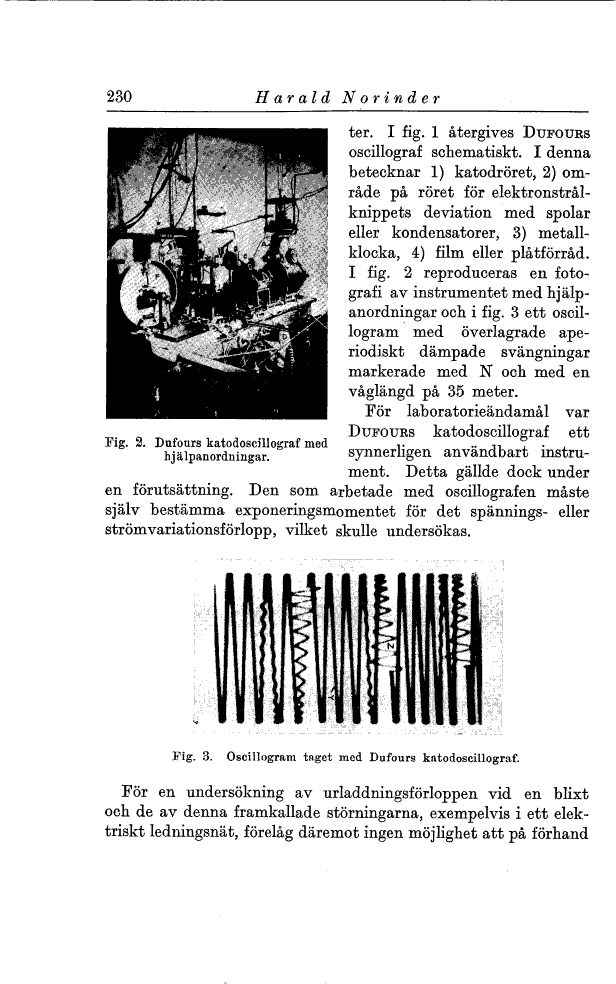

ter. I fig. 1 återgives Dufours
oscillograf schematiskt. I denna
betecknar 1) katodröret, 2)
område på röret för
elektronstrålknippets deviation med spolar
eller kondensatorer, 3)
metallklocka, 4) film eller plåtförråd.
I fig. 2 reproduceras en
fotografi av instrumentet med
hjälpanordningar och i fig. 3 ett
oscillogram med överlagrade
aperiodiskt dämpade svängningar
markerade med N och med en
våglängd på 35 meter.
För laboratorieändamål var
Dufours katodoscillograf ett
synnerligen användbart
instrument. Detta gällde dock under
en förutsättning. Den som arbetade med oscillografen måste
själv bestämma exponeringsmomentet för det spännings- eller
strömvariationsförlopp, vilket skulle undersökas.
Fig. 3. Oscillogram taget med Dufours katodoscillograf.
För en undersökning av urladdningsförloppen vid en blixt
och de av denna framkallade störningarna, exempelvis i ett
elektriskt ledningsnät, förelåg däremot ingen möjlighet att på förhand
Mg. 2. Dufours katodoscillograf med
hj älpanordningar.
