Full resolution (TIFF) - On this page / på denna sida - Glödelektrisk emission från med främmande substanser beklädda metallytor av dr. G. Siljeholm
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

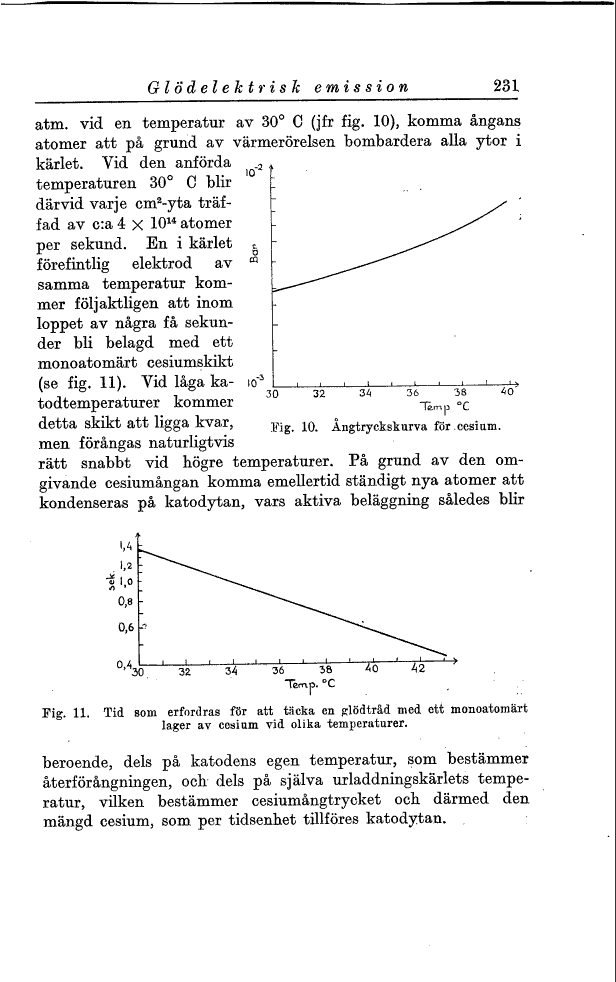

atm. vid en temperatur av 30° C (jfr fig. 10), komma ångans atomer att på grund av värmerörelsen bombardera alla ytor i kärlet. Vid den anförda temperaturen 30° C blir därvid varje cm2-yta träffad av c:a 4 x 1014 atomer per sekund. En i kärlet förefintlig elektrod av samma temperatur kommer följaktligen att inom loppet av några få sekunder bli belagd med ett monoatomärt cesiumskikt (se fig. 11). Vid låga ka-todtemperaturer kommer detta skikt att ligga kvar, men förångas naturligtvis rätt snabbt vid högre temperaturer. På grund av den omgivande cesiumångan komma emellertid ständigt nya atomer att kondenseras på katodytan, vars aktiva beläggning således blir
Fig. 10. Ångtryckskurva för cesium.
Fig. 11. Tid som erfordras för att täcka en glödtråd med ett monoatomärt lager av ccsium vid olika temperaturer.
beroende, dels på katodens egen temperatur, som bestämmer återförångningen, och dels på själva urladdningskärlets temperatur, vilken bestämmer cesiumångtrycket ock därmed den mängd cesium, som per tidsenhet tillföres katodytan.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
