Full resolution (TIFF) - On this page / på denna sida - Glödelektrisk emission från med främmande substanser beklädda metallytor av dr. G. Siljeholm
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

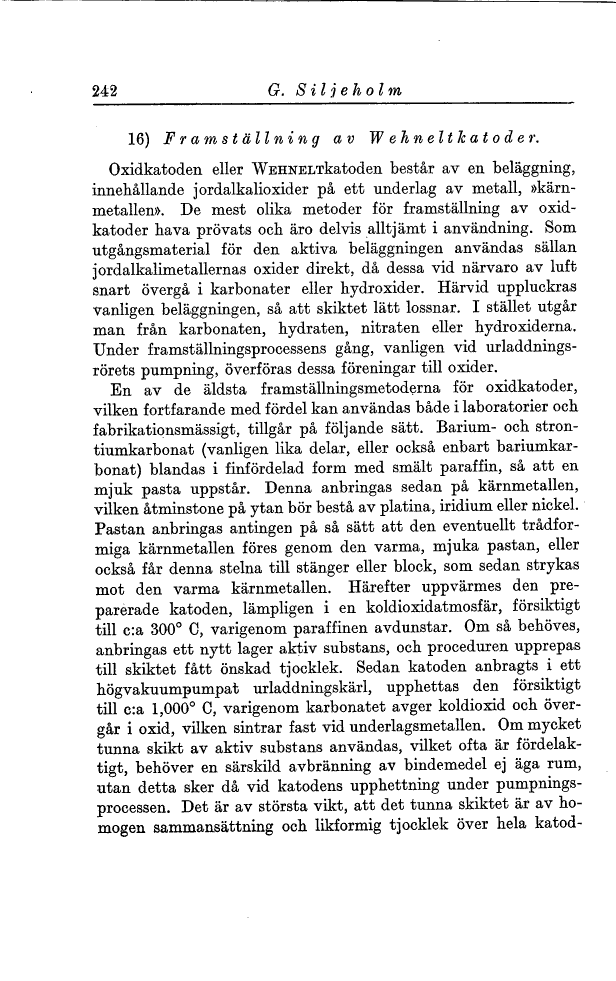

16) F ramställning av Wehnelt katoder.
Oxidkatoden eller WEHNELTkatoden består av en beläggning, innebållande jordalkalioxider på ett underlag av metall, »kärnmetallen». De mest olika metoder för framställning av oxidkatoder kava prövats ock äro delvis alltjämt i användning. Som utgångsmaterial för den aktiva beläggningen användas sällan jordalkalimetallernas oxider direkt, då dessa vid närvaro av luft snart övergå i karbonater eller hydroxider. Härvid uppluckras vanligen beläggningen, så att skiktet lätt lossnar. I stället utgår man från karbonaten, hydraten, nitraten eller hydroxiderna. Under framställningsprocessens gång, vanligen vid urladdningsrörets pumpning, överföras dessa föreningar till oxider.
En av de äldsta framställningsmetoderna för oxidkatoder, vilken fortfarande med fördel kan användas både i laboratorier och fabrikationsmässigt, tillgår på följande sätt. Barium- och strontiumkarbonat (vanligen lika delar, eller också enbart bariumkarbonat) blandas i finfördelad form med smält paraffin, så att en mjuk pasta uppstår. Denna anbringas sedan på kärnmetallen, vilken åtminstone på ytan bör bestå av platina, iridium eller nickel. Pastan anbringas antingen på så sätt att den eventuellt trådformiga kärnmetallen föres genom den varma, mjuka pastan, eller också får denna stelna till stänger eller block, som sedan strykas mot den varma kärnmetallen. Härefter uppvärmes den preparerade katoden, lämpligen i en koldioxidatmosfär, försiktigt till c:a 300° C, varigenom paraffinen avdunstar. Om så behöves, anbringas ett nytt lager aktiv substans, ock proceduren upprepas till skiktet fått önskad tjocklek. Sedan katoden anbragts i ett högvakuumpumpat urladdningskärl, upphettas den försiktigt till c:a 1,000° C, varigenom karbonatet avger koldioxid och övergår i oxid, vilken sintrar fast vid underlagsmetallen. Om mycket tunna skikt av aktiv substans användas, vilket ofta är fördelaktigt, behöver en särskild avbränning av bindemedel ej äga rum, utan detta sker då vid katodens upphettning under pumpnings-processen. Det är av största vikt, att det tunna skiktet är av homogen sammansättning och likformig tjocklek över hela katod-
<< prev. page << föreg. sida << >> nästa sida >> next page >>
