vilka i sin variationskaraktär efterliknade blixturladdningarnas
variationsformer. Dessa kunde för övrigt med viss grad av
sannolikhet förutberäknas med hjälp av mätningar på de av blixten
framkallade variationerna i det elektriska fältet. Med hjälp av
impulsformerna utprovades de lämpligaste ramtyperna och de
för dessa avpassade dämpningsmotstånden.
Schematiskt återgives kopplingen för den vid mätningarna
använda ramen C i fig. 6, där dämpningsmotstånden betecknas
med R/2. Ramen, vilken var
rektangulär, hade en
lindningsyta på 1.95 x 107 varv per cm2.
Ramens dimensioner, vilka
bestämdes av avståndet mellan
varven, voro: yttre sidor: 8.3 x 21.8
m; inre sidor: 4.7 x 18.2 m.
Vid mätningarna voro två
identiskt lika ramar uppställda i två vertikalplan med 90° inbördes
vinkelskillnad. Simultana registreringar av fältet från till sin
riktning lokaliserade vertikala blixtbanor visade, att man icke
begick något större fel, ifall man blott mätte med en av de två
ramarna och i sådant fall med den, vilken hade den lämpligaste
lokalisationen i förhållande till riktningen mellan
observationspunkten och blixtbanan.
De stora dimensionerna på ramarna betingades av
oscillografernas voltkänslighet. Det behövdes med andra ord stor
trådlängd för att erhålla för oscillograferna tillräcklig
spänningsskillnad mellan ramens ändpunkter. Detta medförde vissa
svårigheter ur konstruktiv synpunkt, enär de i ramen ingående varven
måste hållas på relativt stort avstånd inbördes.
I senare mätningar har denna olägenhet undvikits genom
införande av distorsionsfria spänningsförstärkare i mätkretsen.
Härigenom var det exempelvis möjligt nedbringa ramens
medelyta från 130 m2 till 12 m2, vilket medförde, att ramen kunde
göras svängbar på en vertikal axel. En rörlig fältstation, där
denna svängbara ramanordning kommit till användning,
återgives i fig. 7. Institutet förfogar över två utrustade fältstationer

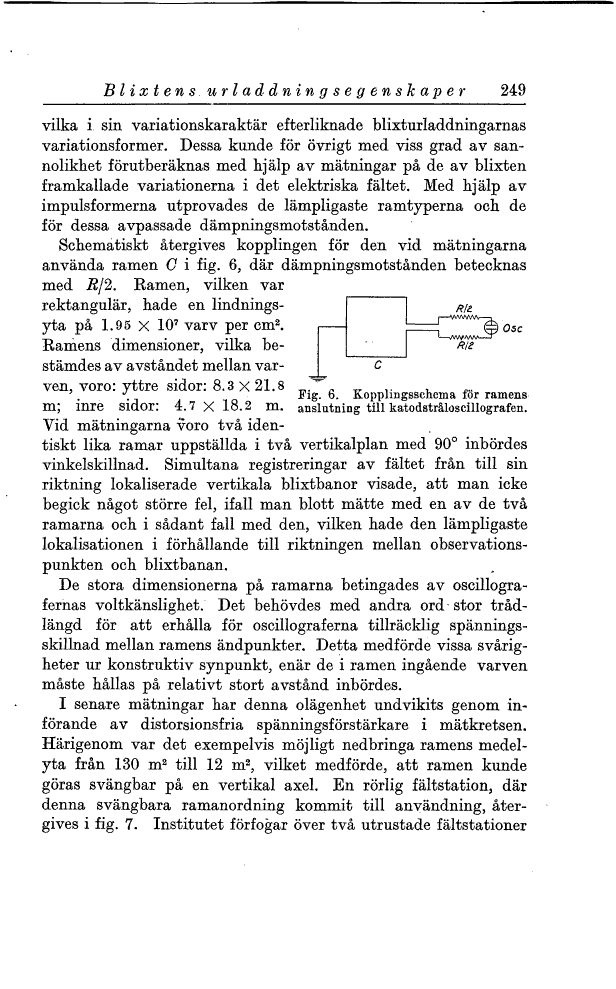

Fig. 6. Kopplingsschema för ramens
anslutning till katodstråloscillografen.
