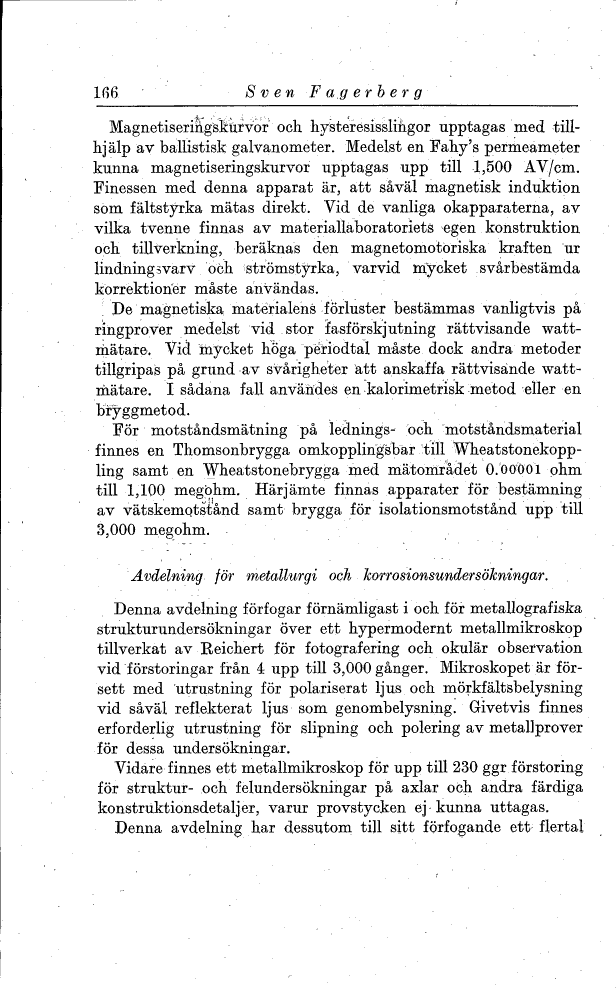

Magnetiseringskurvor och hysteresisslingor upptagas med
tillhjälp av ballistisk galvanometer. Medelst en Fahy’s permeameter
kunna magnetiseringskurvor upptagas upp till 1,500 AV/cm.
Finessen med denna apparat är, att såväl magnetisk induktion
som fältstyrka mätas direkt. Vid de vanliga okapparaterna, av
vilka tvenne finnas av materiallaboratoriets egen konstruktion
och tillverkning, beräknas den magnetomotoriska kraften ur
lindningsvarv och strömstyrka, varvid mycket svårbestämda
korrektioner måste användas.
De magnetiska materialens förluster bestämmas vanligtvis på
ringprover medelst vid stor fasförskjutning rättvisande
wattmätare. Vid mycket höga periodtal måste dock andra metoder
tillgripas på grund av svårigheter att anskaffa rättvisande
wattmätare. I sådana fall användes en kalorimetrisk metod eller en
bryggmetod.
För motståndsmätning på lednings- och motståndsmaterial
finnes en Thomsonbrygga omkopplingsbar till
Wheatstonekoppling samt en Wheatstonebrygga med mätområdet 0.00001 ohm
till 1,100 megohm. Härjämte finnas apparater för bestämning
av vätskemotstånd samt brygga för isolationsmotstånd upp till
3,000 megohm.
Avdelning för metallurgi och korrosionsundersökningar.
Denna avdelning förfogar förnämligast i och för metallografiska
strukturundersökningar över ett hypermodernt metallmikroskop
tillverkat av Reichert för fotografering och okulär observation
vid förstoringar från 4 upp till 3,000 gånger. Mikroskopet är
försett med utrustning för polariserat ljus och mörkfältsbelysning
vid såväl reflekterat ljus som genombelysning. Givetvis finnes
erforderlig utrustning för slipning och polering av metallprover
för dessa undersökningar.
Vidare finnes ett metallmikroskop för upp till 230 ggr förstoring
för struktur- och felundersökningar på axlar och andra färdiga
konstruktionsdetaljer, varur provstycken ej kunna uttagas.
Denna avdelning har dessutom till sitt förfogande ett flertal
