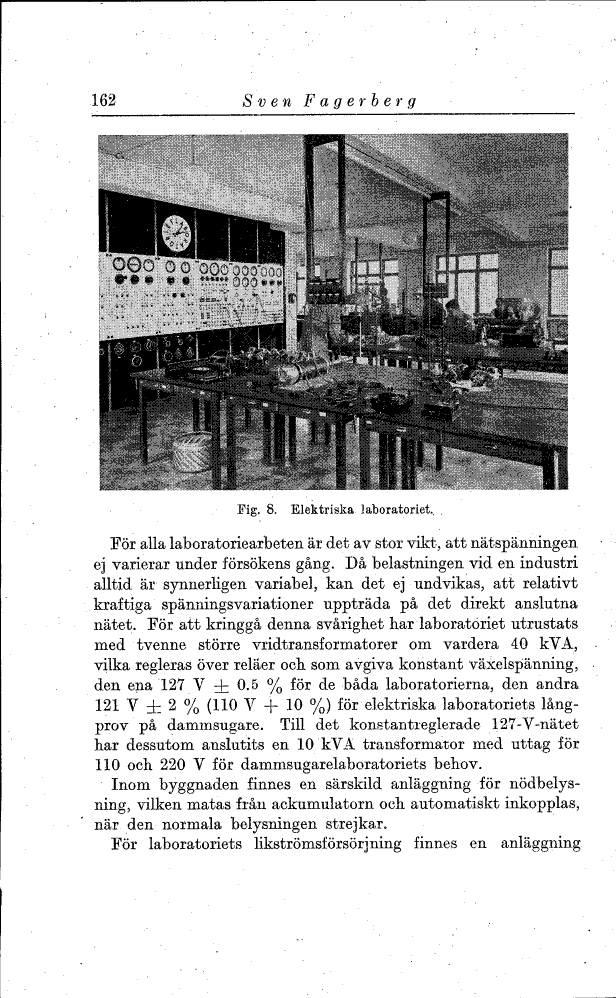

Fig. 8. Elektriska laboratoriet..
För alla laboratoriearbeten är det av stor vikt, att nätspänningen
ej varierar under försökens gång. Då belastningen vid en industri
alltid är synnerligen variabel, kan det ej undvikas, att relativt
kraftiga spänningsvariationer uppträda på det direkt anslutna
nätet. För att kringgå denna svårighet har laboratoriet utrustats
med tvenne större vridtransformatorer om vardera 40 kVA,
vilka regleras över reläer och som avgiva konstant växelspänning,
den ena 127 V + 0.5 % för de båda laboratorierna, den andra
121 V ± 2 % (110 V + 10 %) för elektriska laboratoriets
långprov på dammsugare. Till det konstantreglerade 127-Y-nätet
har dessutom anslutits en 10 kV A transformator med uttag för
110 och 220 V för dammsugarelaboratoriets behov.
Inom byggnaden finnes en särskild anläggning för
nödbelysning, vilken matas från ackumulatorn och automatiskt inkopplas,
när den normala belysningen strejkar.
För laboratoriets likströmsförsörjning finnes en anläggning
