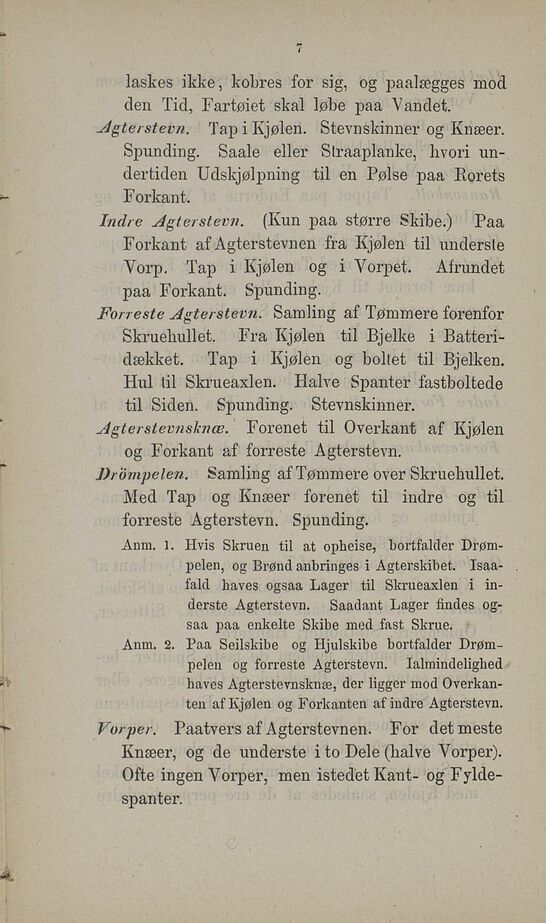

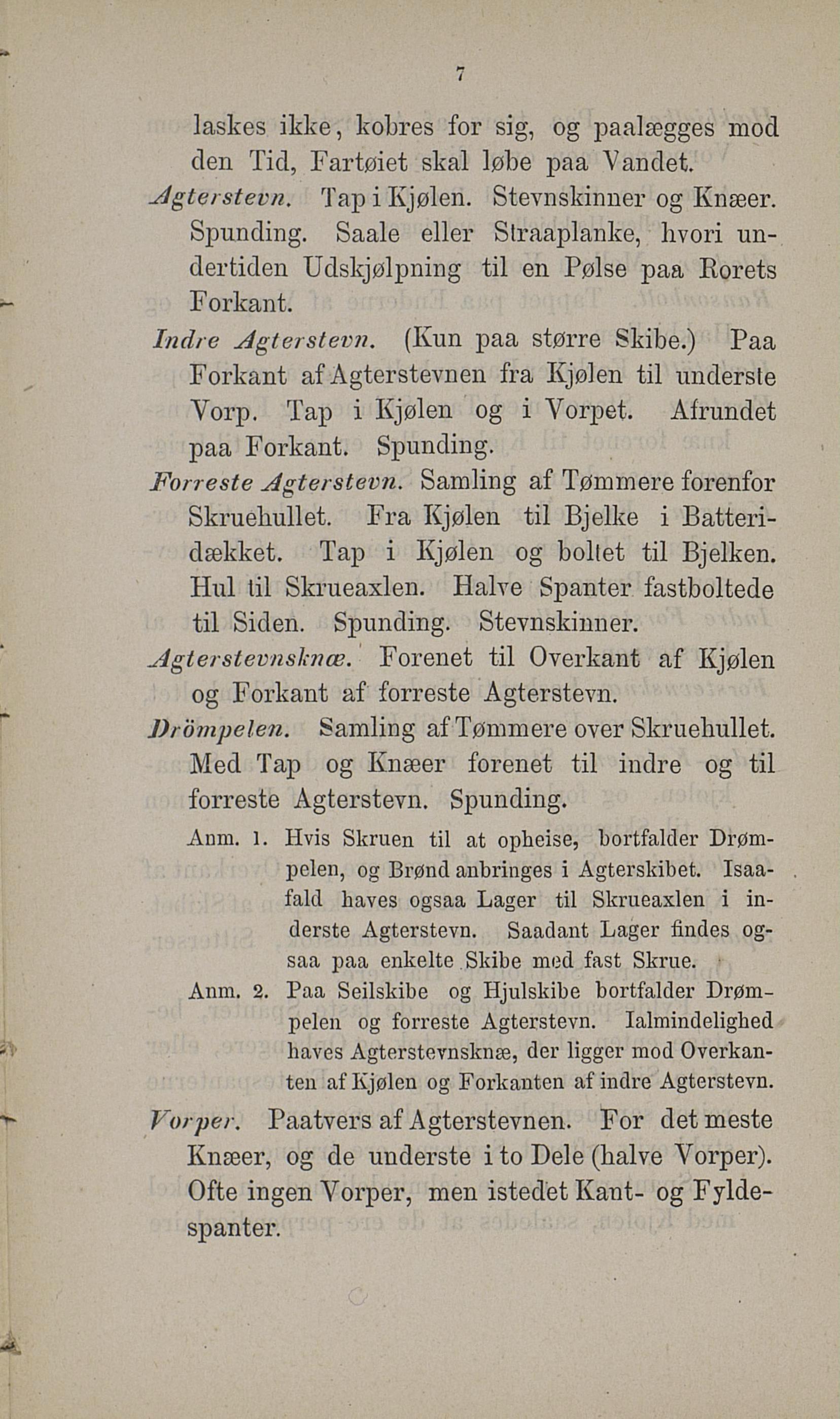

laskes ikke, kobres for sig, og paalægges mod
den Tid, Fartøiet skal løbe paa Vandet.
Agterstevn. Tap i Kjølen. Stevnskinner og Knæer.
Spunding. Saale eller Straaplanke, hvori
undertiden Udskjølpning til en Pølse paa Korets
Forkant.
Indre Agterstevn. (Kun paa større Skibe.) Paa
Forkant af Agter stevn en fra Kjølen til underste
Vorp. Tap i Kjølen og i Vorpet. Afrundet
paa Forkant. Spunding.
Forreste Agterstevn. Samling af Tømmere forenfor
Skruehullet. Fra Kjølen til Bjelke i
Batteridækket. Tap i Kjølen og bollet til Bjelken.
Hul til Skrueaxlen. Halve Spanter fastboltede
til Siden. Spunding. Stevnskinner.
Agterstevnslince. Forenet til Overkant af Kjølen
og Forkant af forreste Agterstevn.
JXrömpelen. Samling af Tømmere over Skruehullet.
Med Tap og Knæer forenet til indre og til
forreste Agterstevn. Spunding.
Anm. 1. Hvis Skruen til at opheise, bortfalder
Drøm-pelen, og Brøncl anbringes i Agterskibet.
Isaa-fald liaves ogsaa Lager til Skrueaxlen i
inderste Agterstevn. Saadant Lager findes
ogsaa paa enkelte Skibe med fast Skrue.
Anm. 2. Paa Seilskibe og Hjulskibe bortfalder
Drøm-pelen og forreste Agterstevn. Ialmindeligked
haves Agterstevnsknæ, der ligger mod
Overkanten af Kjølen og Forkanten af indre Agterstevn.
Vorper. Paatvers af Agterstevnen. For det meste
Knæer, og de underste i to Dele (halve Vorper).
Ofte ingen Vorper, men istedet Kant- og
Fyldespanter.
