står lodrätt och att ett golf är plant o. s. v., utan en verklig
precisionsmätning. Och därvid konstaterades, att kyrkan undergått
betydliga deformationer. Kolonnerna lutade utåt, långskeppets
yttermurar likaså, hvalfven tenderade att öppna sig, det södra
tvärskeppets gafvelmur lutade starkt inåt, det norra tvärskeppets portal
var totalt snedvriden m. m. Hvilka voro orsakerna till dessa
hotande deformationer och huru upphäfva eller motverka desamma utan
att våldföra sig på byggnadsverket? Detta var arkitektens
hufvudproblem. Orsakerna voro 1:o bristande fundamentering, 2:o
otillräckligt sträfsystem. Yttermurarna hade sjunkit genom grundens
sättningar, hvalftrycket utåt var alldeles otillräckligt motverkadt
genom de tunna sträfpelarna och en serie tämligen overksamma
träankare i midtskeppets gördelbågar. Följden däraf var den tendens
att öppna sig, som visat sig hos kyrkan. Det gällde alltså att
förstärka grunden, och hvalfvens förankringar.
 |

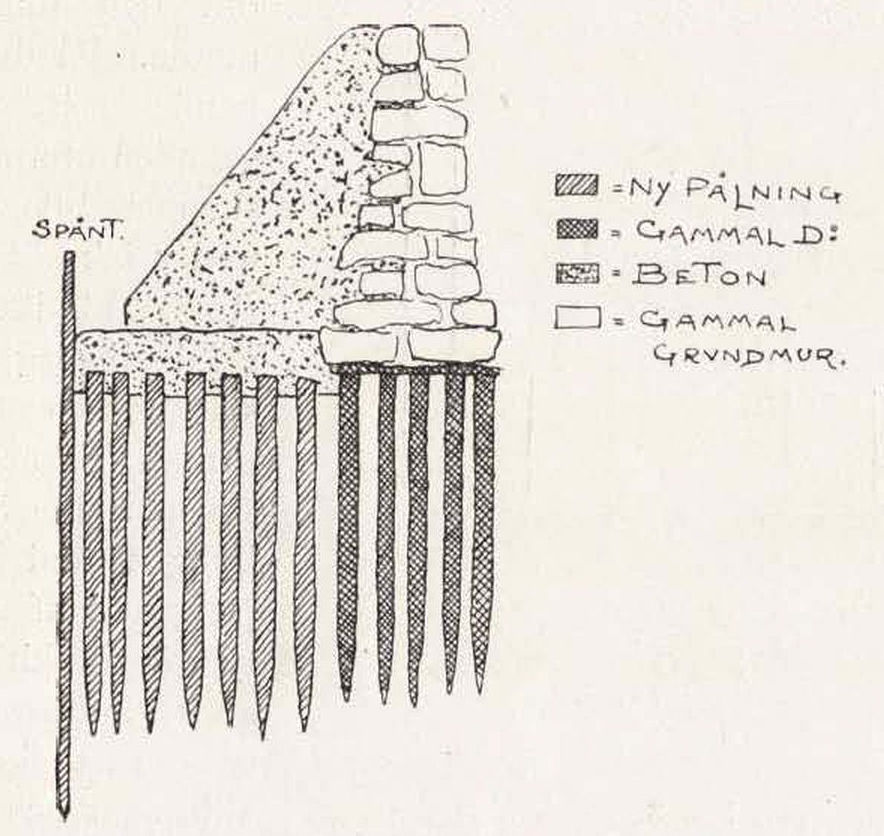

| Fig. 7. |
