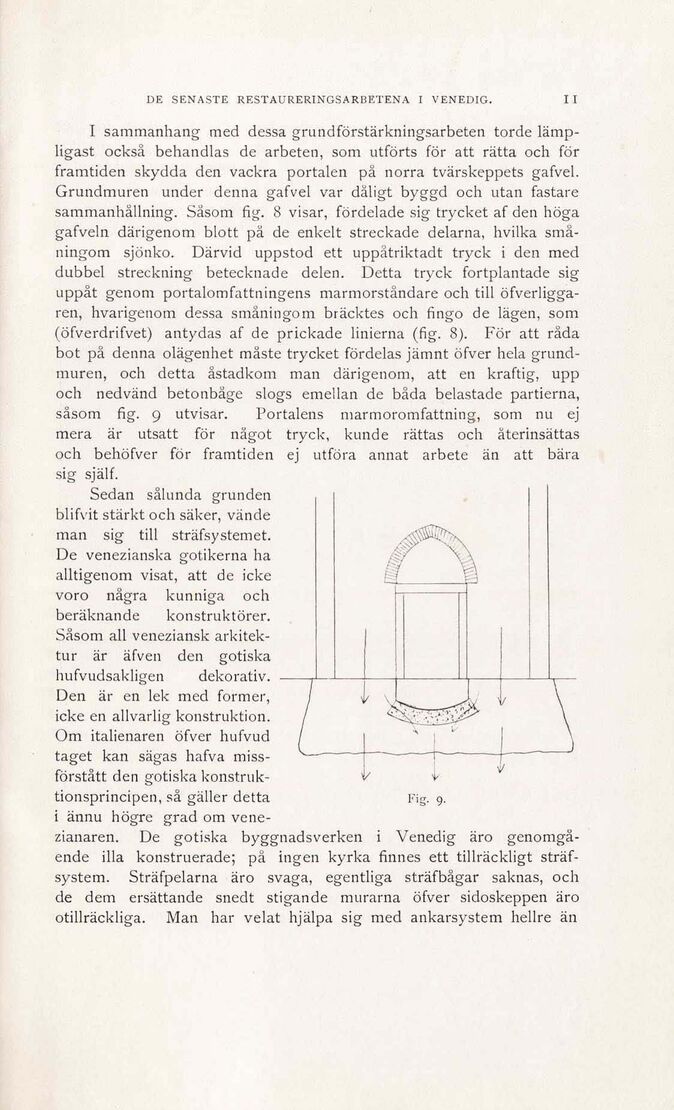

I sammanhang med dessa grundförstärkningsarbeten torde
lämpligast också behandlas de arbeten, som utförts för att rätta och för
framtiden skydda den vackra portalen på norra tvärskeppets gafvel.
Grundmuren under denna gafvel var dåligt byggd och utan fastare
sammanhållning. Såsom fig. 8 visar, fördelade sig trycket af den höga
gafveln därigenom blott på de enkelt streckade delarna, hvilka
småningom sjönko. Därvid uppstod ett uppåtriktadt tryck i den med
dubbel streckning betecknade delen. Detta tryck fortplantade sig
uppåt genom portalomfattningens marmorståndare och till
öfverliggaren, hvarigenom dessa småningom bräcktes och fingo de lägen, som
(öfverdrifvet) antydas af de prickade linierna (fig. 8). För att råda
bot på denna olägenhet måste trycket fördelas jämnt öfver hela
grundmuren, och detta åstadkom man därigenom, att en kraftig, upp
och nedvänd betonbåge slogs emellan de båda belastade partierna,
såsom fig. 9 utvisar. Portalens marmoromfattning, som nu ej
mera är utsatt för något tryck, kunde rättas och återinsättas
och behöfver för framtiden ej utföra annat arbete än att bära
sig själf.
 |
| Fig. 9. |
