ofvanpå de gamla stockarna (fig. 12 B). Anmärkningsvärdt är, att
systemet B-D-B gjordes sammmanhängande från yttermur till
yttermur. Fig. 13 visar skematiskt anordningen för att fast inspänna
kolonnerna i detta genomgående system. Det enkelstreckade är
ankarjärnet, som borrats genom stenen, det dubbelstreckade är 2
gjutjärnsplattor, som infällts på hvardera sidan och hvilka pressas
hårdt mot murverket medelst ansvällningen A och muttern B.
Genom denna anordning vinnes en hög grad af sammanhållning i
byggnaden.

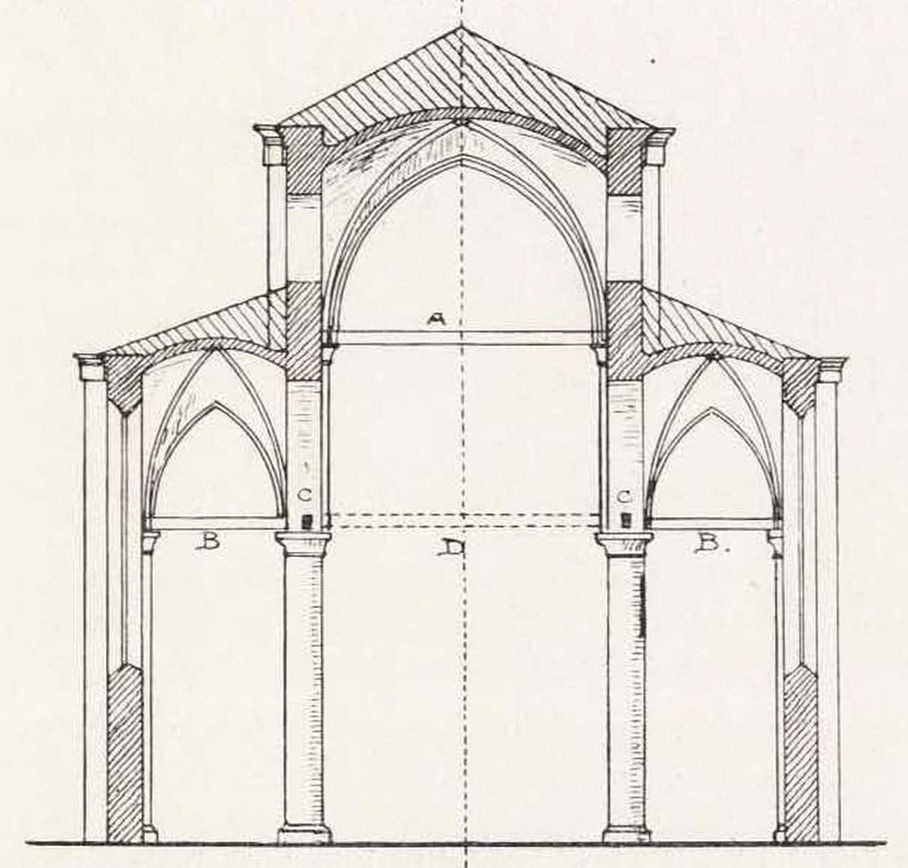

Fig. 11.

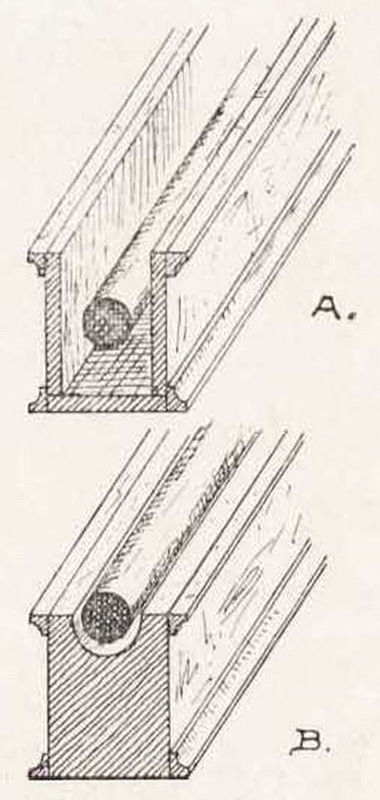

Fig. 12.

Slutligen har man öfvergått till att söka råda bot på den sista
stora statiska faran, nämligen det förhållandet, att södra tvärskeppets
gafvel lutar så starkt inåt. Orsakerna därtill synas lätt af sektionen
genom denna gafvelmur (fig. 14). Intill murens yttersida hade
uppförts en tvåvåningstillbyggnad. Det undre stora rummet, tjänande
till sakristia, är täckt med tunnhvalf. Den öfre våningens bjälklag
hvilar till stor del direkt därpå, och som detta öfre rum tjänar till
bibliotekslokal med en massa bokhyllor, är detta tunnhvalf högst
betänkligt belastadt, och i följd däraf är också dess sidotryck mycket
starkt. Då detta tryck icke motverkas af vare sig contreforter eller
ankare, har det drifvit på gafvelmuren, så att denna fått sin lutning
