_________________________________________________________________ ÅNGMASKINEN 3837

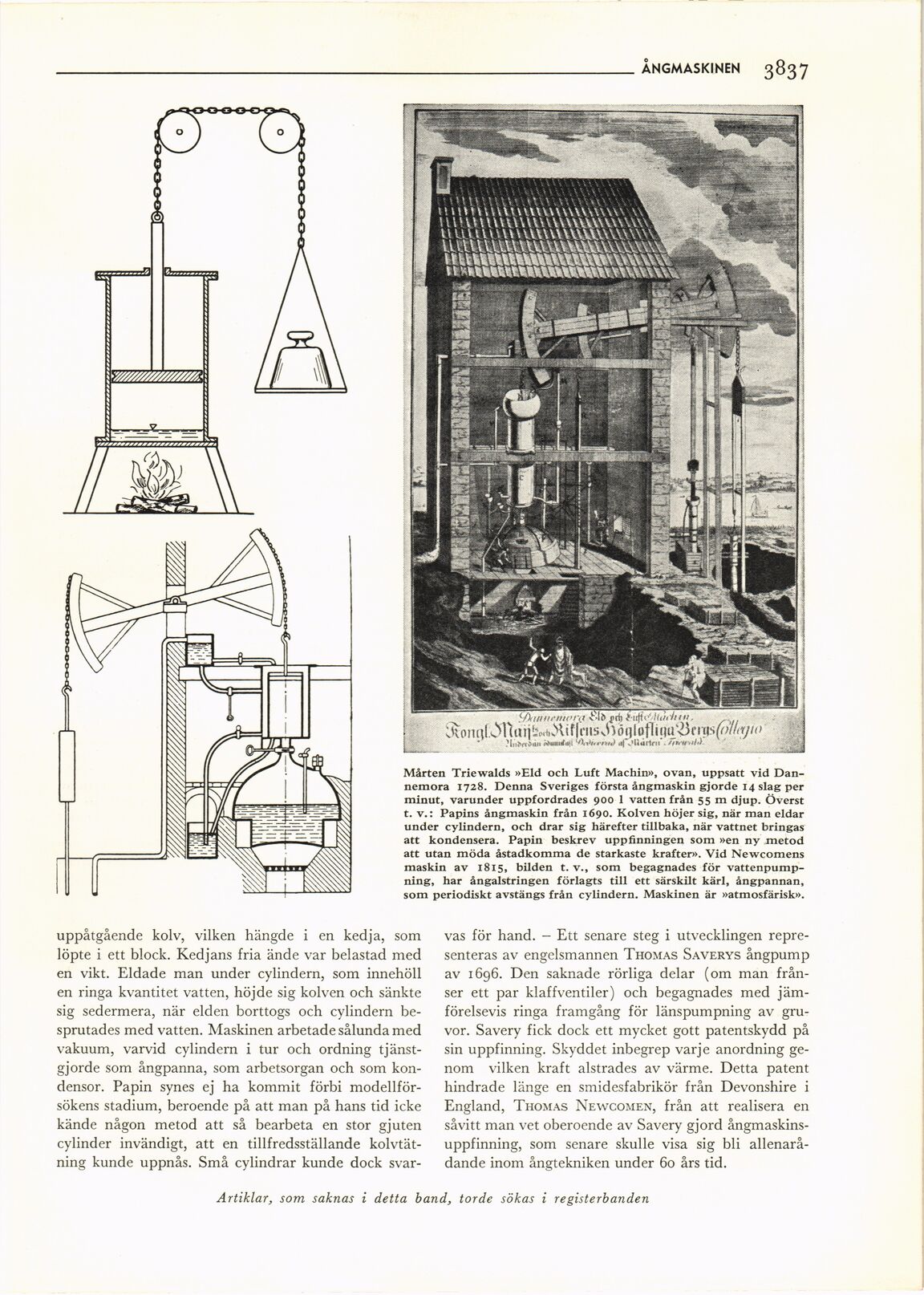

Mårten Triewalds »Eld och Luft Machin», ovan, uppsatt vid
Dan-nemora 1728. Denna Sveriges första ångmaskin gjorde 14 slag per
minut, varunder uppfordrades 900 1 vatten från 55 m djup. Överst
t. v.: Papins ångmaskin från 1690. Kolven höjer sig, när man eldar
under cylindern, och drar sig härefter tillbaka, när vattnet bringas
att kondensera. Papin beskrev uppfinningen som »en ny metod
att utan möda åstadkomma de starkaste krafter». Vid Newcomens
maskin av 1815, bilden t. v., som begagnades för
vattenpump-ning, har ångalstringen förlagts till ett särskilt kärl, ångpannan,
som periodiskt avstängs från cylindern. Maskinen är »atmosfärisk».
uppåtgående kolv, vilken hängde i en kedja, som
löpte i ett block. Kedjans fria ände var belastad med
en vikt. Eldade man under cylindern, som innehöll
en ringa kvantitet vatten, höjde sig kolven och sänkte
sig sedermera, när elden borttogs och cylindern
besprutades med vatten. Maskinen arbetade sålunda med
vakuum, varvid cylindern i tur och ordning
tjänstgjorde som ångpanna, som arbetsorgan och som
kon-densor. Papin synes ej ha kommit förbi
modellförsökens stadium, beroende på att man på hans tid icke
kände någon metod att så bearbeta en stor gjuten
cylinder invändigt, att en tillfredsställande
kolvtät-ning kunde uppnås. Små cylindrar kunde dock
svar
vas för hand. - Ett senare steg i utvecklingen
representeras av engelsmannen Thomas Saverys ångpump
av 1696. Den saknade rörliga delar (om man
frånser ett par klaffventiler) och begagnades med
jämförelsevis ringa framgång för länspumpning av
gruvor. Savery fick dock ett mycket gott patentskydd på
sin uppfinning. Skyddet inbegrep varje anordning
genom vilken kraft alstrades av värme. Detta patent
hindrade länge en smidesfabrikör från Devonshire i
England, Thomas Newcomen, från att realisera en
såvitt man vet oberoende av Savery gjord
ångmaskins-uppfinning, som senare skulle visa sig bli
allenarå-dande inom ångtekniken under 60 års tid.
Artiklar, som saknas i detta band, torde sökas i registerbanden
