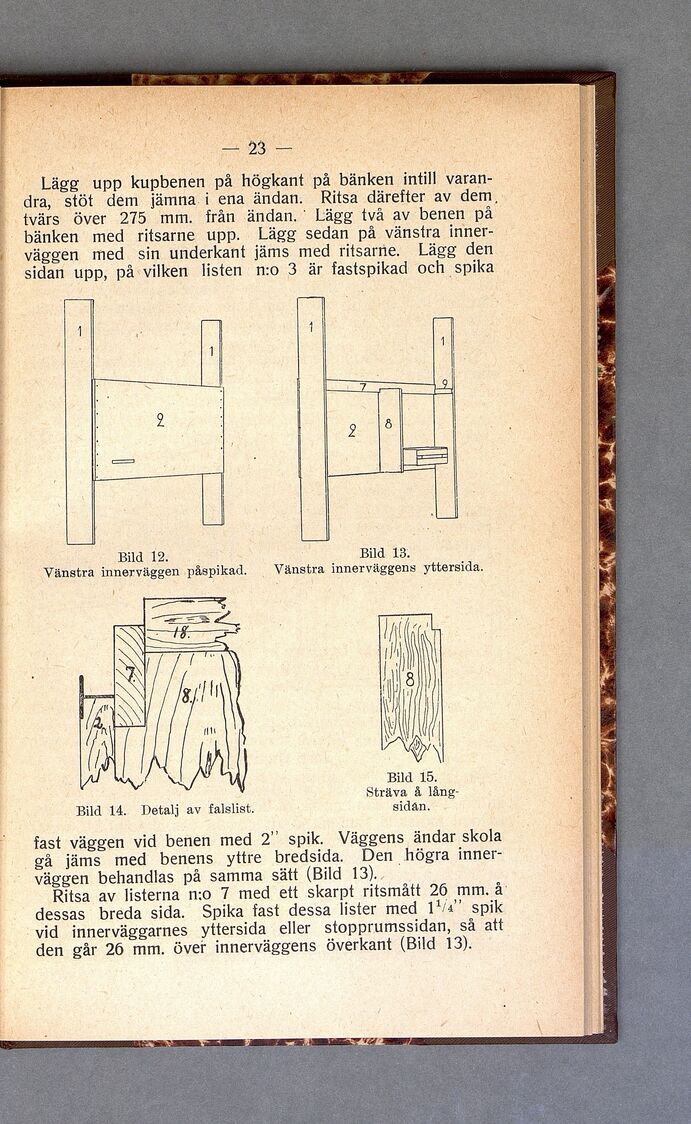

Lägg upp kupbenen på högkant på bänken intill varan-
dra, stöt dem jämna i ena ändan. Ritsa därefter av dem,
tvärs över 275 mm. från ändan. ' Lägg två av benen på
bänken med ritsarne upp. Lägg sedan på vänstra inner-
väggen med sin underkant järns med ritsarne. Lägg den
sidan upp, på vilken listen n:o 3 är fastspikad och spika
V änstra innerväggen påspikad. V änstra innerväggens yttersida.
fast väggen vid benen med 2” spik. Väggens ändar skola
gå järns med benens yttre bredsida. Den högra inner-
väggen behandlas på samma sätt (Bild 13).
Ritsa av listerna n:o 7 med ett skarpt ritsmått 26 mm. a
dessas breda sida. Spika fast dessa lister med 1 o
sP'k
vid innerväggarnes yttersida eller stopprum ssidan, så att
den går 26 mm. över innerväggens överkant (Bild 13).
Bild 12. Bild 13.
Bild 15.
Sträva å lång-
sidan.
Bild 14. Detalj av falslist.
