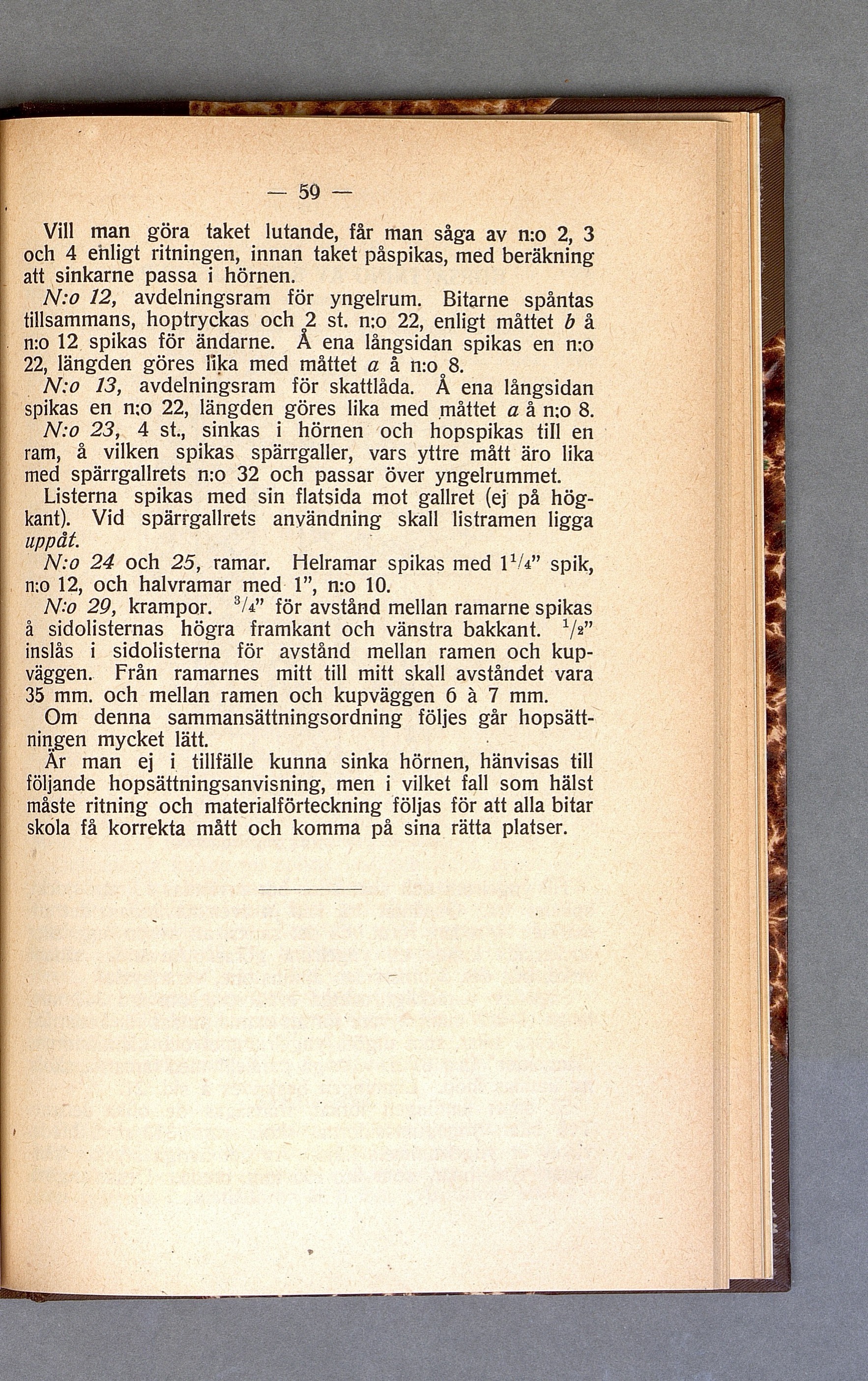

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Vill man göra taket lutande, får man såga av n:o 2, 3 och 4 enligt ritningen, innan taket påspikas, med beräkning att sinkarne passa i hörnen. N:o 12, avdelningsram för yngelrum. Bitarne spåntas tillsammans, hoptryckas och 2 st. n:o 22, enligt måttet b å n:o 12 spikas för ändarne. Å ena långsidan spikas en n:o 22, längden göres lika med måttet a å n:oo8. N:o 13, avdelningsram för skattlåda. Å ena långsidan spikas en n:o 22, längden göres lika med måttet a å n:o 8. N:o 23, 4 st., sinkas i hörnen och hopspikas till en ram, å vilken spikas spärrgaller, vars yttre mått äro lika med spärrgallrets n:o 32 och passar över yngelrummet. Listerna spikas med sin flatsida mot gallret (ej på hög- kant). Vid spärrgallrets användning skall listramen ligga uppåt. N:o 24 och 25, ramar. Helramar spikas med IV4” spik, n:o 12, och halvramar med 1”, n:o 10. N'-o 29, krampor. 3/4” för avstånd mellan ramarne spikas å sidolisternas högra framkant och vänstra bakkant. V 2” inslås i sidolisterna för avstånd mellan ramen och kup- väggen. Från ramarnes mitt till mitt skall avståndet vara 35 mm. och mellan ramen och kupväggen 6 å 7 mm. Om denna sammansättningsordning följes går hopsätt- ningen mycket lätt. Är man ej i tillfälle kunna sinka hörnen, hänvisas till följande hopsättningsanvisning, men i vilket fall som hälst måste ritning och materialförteckning följas för att alla bitar skola få korrekta mått och komma på sina rätta platser.
