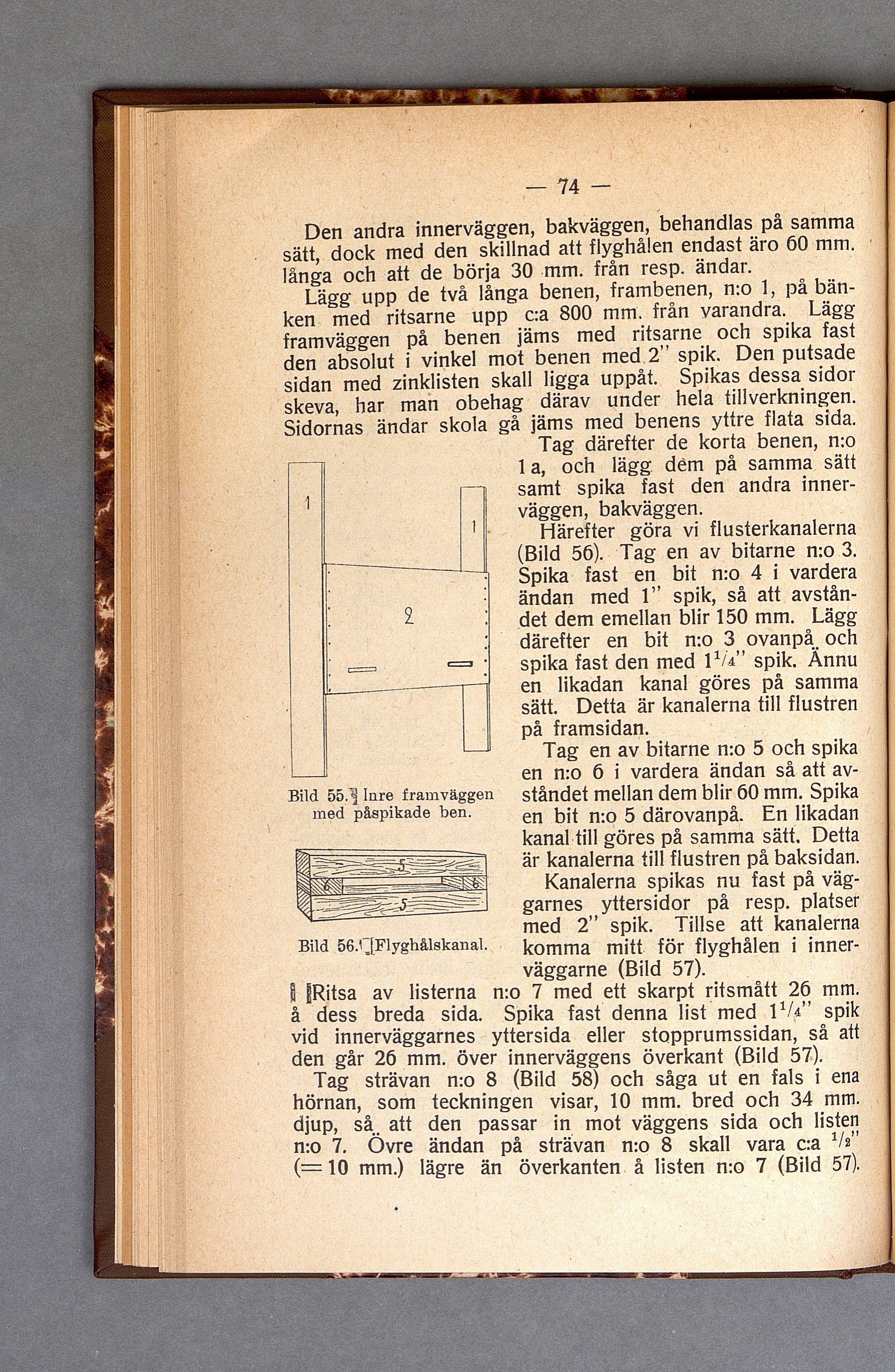

Den andra innerväggen, bakväggen, behandlas på samma sätt dock med den skillnad att flyghålen endast äro 60 mm. långa och att de börja 30 mm. från resp. ändar. .. Lägg upp de två långa benen, frambenen, n:o 1, pa ban- ken med ritsarne upp c:a 800 mm. från varandra Lägg framväggen på benen jäms med ritsarne och spika tast den absolut i vinkel mot benen med 2 spik. Den putsade sidan med zinklisten skall ligga uppåt. Spikas dessa sidoi skeva, har man obehag därav under hela tillverkningen. Sidornas ändar skola gå jäms med benens yttre flata sida. Tag därefter de korta benen, n:o la , och lägg dém på samma sätt samt spika fast den andra inner- väggen, bakväggen. Härefter göra vi flusterkanalerna (Bild 56). Tag en av bitarne n:o 3. Spika fast en bit n:o 4 i vardera ändan med 1” spik, så att avstån- det dem emellan blir 150 mm. Lägg därefter en bit n:o 3 ovanpå och spika fast den med l 1/ / ’ spik. Ännu Bild 55,1 lnre framväggen med påspikade ben. en likadan kanal göres på samma sätt. Detta är kanalerna till flustren på framsidan. Tag en av bitarne n:o 5 och spika en n:o 6 i vardera ändan så att av- ståndet mellan dem blir 60 mm. Spika en bit n:o 5 därovanpå. En likadan kanal till göres på samma sätt. Detta är kanalerna till flustren på baksidan. Kanalerna spikas nu fast på väg- garnes yttersidor på resp. platser med 2” spik. Tillse att kanalerna komma mitt för flyghålen i inner- väggarne (Bild 57). § jjRitsa av listerna n:o 7 med ett skarpt ritsm ått 26 mm. å dess breda sida. Spika fast denna list med l 1/*” spik vid innerväggarnes yttersida eller stopprum ssidan, så att den går 26 mm. över innerväggens överkant (Bild 57). Tag strävan n:o 8 (Bild 58) och såga ut en fals i ena hörnan, som teckningen visar, 10 mm. bred och 34 mm. djup, så. att den passar in mot väggens sida och listen Bild 56.'~[Flyghålskanal. n:o 7. Övre ändan på strävan n:o 8 skall vara c:a I I . W I . V -/V 1 V ^ C 4 1 i v a c i.il p e l 0 11 C lV C l11 1 1 .V / v a O I V M .1 * ( = 10 mm.) lägre än överkanten å listen n:o 7 (Bild 57).
