kupväggen som flustret, så att ingen springa uppstår
Flustret vikes upp mot kupväggen och den lilla biten, som
frånsågades, spikas ovanför. I denna sättes ett vred, var-
med flustret låses, när det skall vara stängt.
Glasramen.
Glasramen tillverkas likadant med samma mått som i
beskrivningen å sid. 36. Likaså
Avdelningsramen eller trådduksramen
å sid. 37 och
Vinterluckan
å sid. 38.
Stöd för bakluckan.
Om man vill fälla ut bakluckan och bilda ett bord av
den att ställa redskap på under arbetet, användes biten n:o
42 som stöd under densamma. I biten inslås ett stift i ena
ändan, som passar i ett hål i nedre kanten av kupväggen.
Den övre ändan stöder luckan mot skruvöglan för takkroken.
Smärre detaljer
utföras lika som anförts å sid. 38.

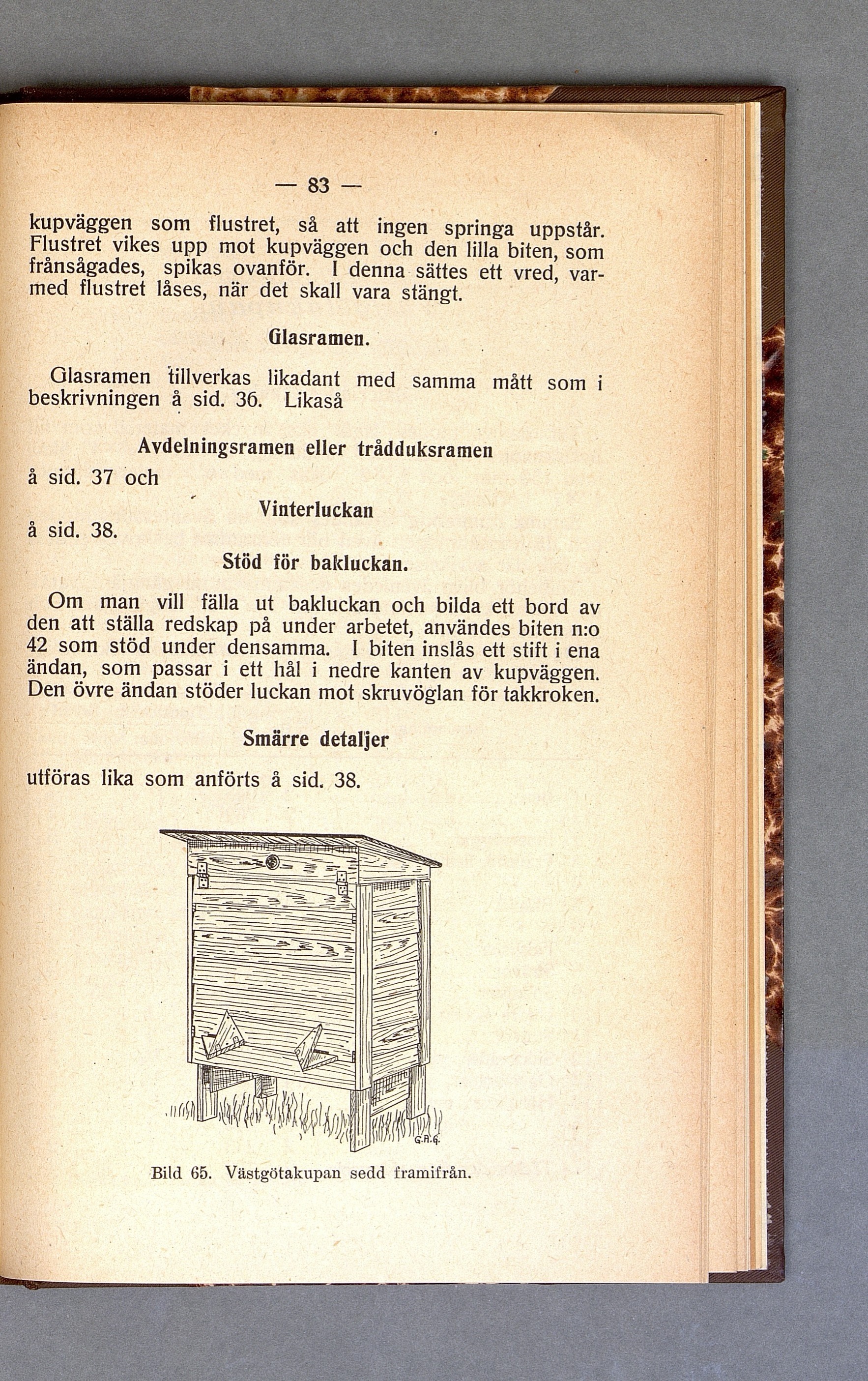

Bild 65. Västgötakupan sedd framifrån.
