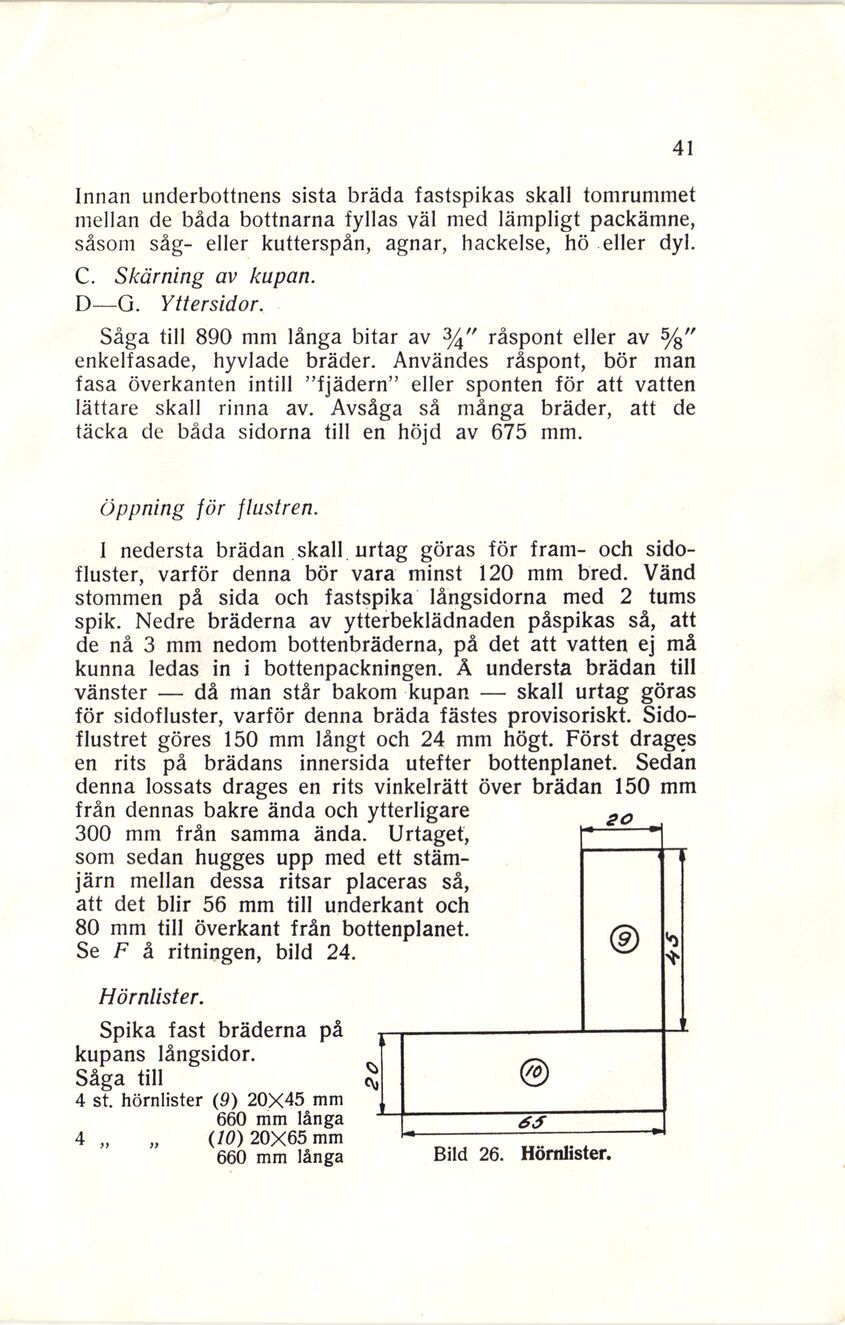

41
Innan underbottnens sista bräda fastspikas skall tomrummet
mellan de båda bottnarna fyllas väl med lämpligt packämne,
såsom såg- eller kutterspån, agnar, hackelse, hö eller dyl.
C. Skärning av kupan.
D—G. Yttersidor.
Såga till 890 mm långa bitar av råspont eller av %"
enkelfasade, hyvlade bräder. Användes råspont, bör man
fasa överkanten intill ”fjädern” eller sponten för att vatten
lättare skall rinna av. Avsåga så många bräder, att de
täcka de båda sidorna till en höjd av 675 mm.
Öppning för flustren.
1 nedersta brädan skall urtag göras för fram- och
sido-fluster, varför denna bör vara minst 120 mm bred. Vänd
stommen på sida och fastspika långsidorna med 2 tums
spik. Nedre bräderna av ytterbeklädnaden påspikas så, att
de nå 3 mm nedom bottenbräderna, på det att vatten ej må
kunna ledas in i bottenpackningen. Å understa brädan till
vänster — då man står bakom kupan — skall urtag göras
för sidofluster, varför denna bräda fästes provisoriskt.
Sido-flustret göres 150 mm långt och 24 mm högt. Först dragés
en rits på brädans innersida utefter bottenplanet. Sedan
denna lossats dragés en rits vinkelrätt över brädan 150 mm
från dennas bakre ända och ytterligare
300 mm från samma ända. Urtaget,
som sedan hugges upp med ett
stämjärn mellan dessa ritsar placeras så,
att det blir 56 mm till underkant och
80 mm till överkant från bottenplanet.
Se F å ritningen, bild 24.
Hörnlister.
Spika fast bräderna på
kupans långsidor.
Såga till
4 st. hörnlister (9) 20X45 mm
660 mm långa
4 „ „ (10) 20X65 mm
660 mm långa
Bild 26. Hörnlister.
